Elastyczny moduł EtherCAT Box EP2338-3002: 8 kanałów cyfrowych w klasie IP67

EP2338-3002 – moduł EtherCAT Box z ośmioma konfigurowalnymi kanałami cyfrowymi

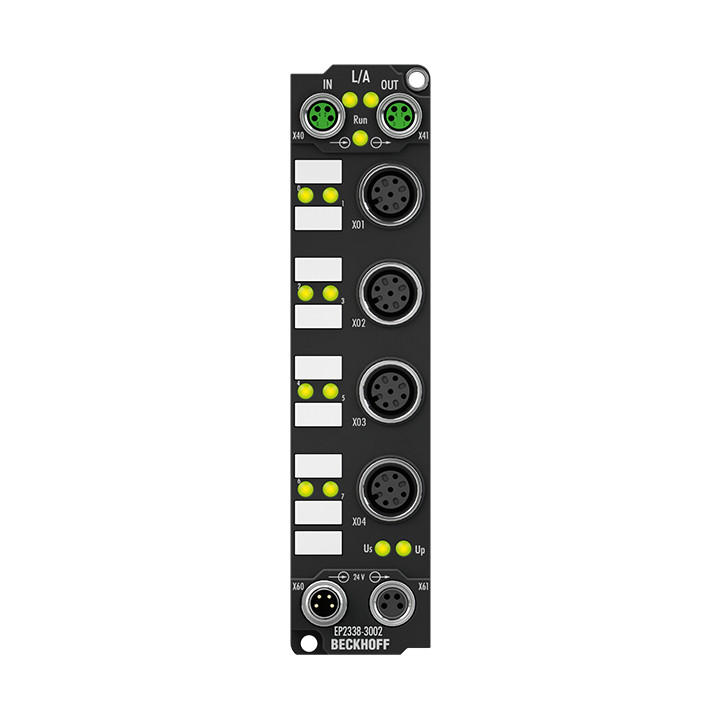

Moduł EP2338-3002 firmy Beckhoff to kompaktowy moduł wejść/wyjść cyfrowych klasy EtherCAT Box, przeznaczony do pracy w środowiskach przemysłowych. Urządzenie dysponuje ośmioma kanałami cyfrowymi obsługującymi napięcie 24 V DC, złączami M12 oraz stopniem ochrony IP65/66/67.

Architektura kanałów i zasada działania

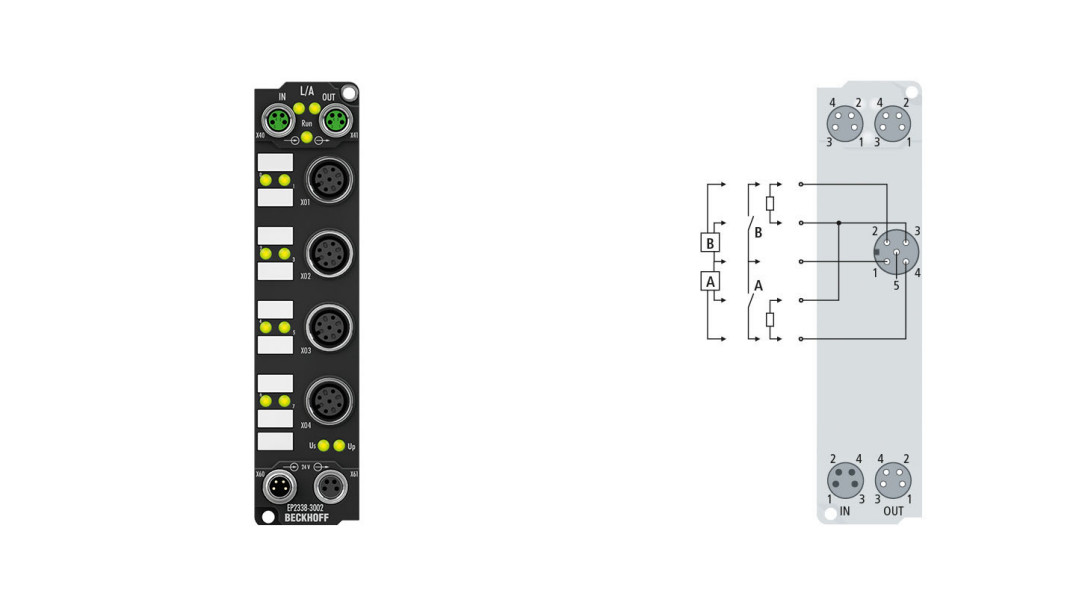

Kluczową cechą modułu jest elastyczność kanałów – każdy z ośmiu kanałów (piny 2 i 4 złącza M12) może pełnić funkcję wejścia lub wyjścia bez konieczności wcześniejszej konfiguracji. Obwód wejściowy jest wewnętrznie połączony na stałe ze sterownikiem wyjściowym, dzięki czemu ustawiony stan wyjścia jest automatycznie odzwierciedlany w obrazie procesu wejściowego. Wejścia wyposażono w filtr o czasie 10 µs. Napięcie sygnału logicznego „0" mieści się w zakresie od -3 V do +5 V, natomiast sygnału „1" – od 11 V do 30 V przy prądzie wejściowym 6 mA.

Wyjścia obsługują prądy obciążenia do 0,5 A na kanał i są indywidualnie zabezpieczone przed zwarciem oraz odwrotną polaryzacją. Sumaryczny prąd wszystkich wyjść jest ograniczony do 4 A. Podłączone czujniki zasilane są przez wewnętrzny, zabezpieczony przed zwarciem moduł sterownika, który dostarcza łącznie do 0,5 A dla wszystkich czujników. Wejścia i wyjścia zasilane są z napięcia pomocniczego U P.

Interfejsy i parametry elektryczne

Komunikacja odbywa się za pośrednictwem protokołu EtherCAT, a interfejs magistrali stanowią dwa gniazda M8, 4-pinowe, kodowane typu A, ekranowane. Sygnały podłączane są przez 5-pinowe złącza M12 (kodowane typu A), a zasilanie doprowadzane i odprowadzane przez 4-pinowe złącza M8. Pin 5 złącza M12 udostępnia dodatkową opcję podłączenia uziemienia funkcjonalnego (⏚) dla podłączonych urządzeń polowych. Izolacja elektryczna wynosi 500 V, a pobór prądu z napięcia systemowego U S – 120 mA. Typowe czasy przełączania to 50 µs dla załączenia i 100 µs dla wyłączenia.

Dane mechaniczne i środowiskowe

Moduł wykonany jest z poliamidu PA6 i mieści się w obudowie o wymiarach 30 mm × 126 mm × 26,5 mm (szerokość × wysokość × głębokość), ważącej około 165 g. Montaż realizowany jest przez dwa otwory montażowe o średnicy 3,5 mm dla śrub M3. Urządzenie pracuje w temperaturze od -25°C do +60°C, a temperatura przechowywania wynosi od -40°C do +85°C. Odporność na drgania i wstrząsy zgodna jest z normami EN 60068-2-6 oraz EN 60068-2-27, kompatybilność elektromagnetyczna – z EN 61000-6-2 i EN 61000-6-4. Moduł posiada certyfikaty CE i UL.
