EP2338-3002 – 8-kanałowy moduł cyfrowy EtherCAT Box z uniwersalnymi kanałami we/wy

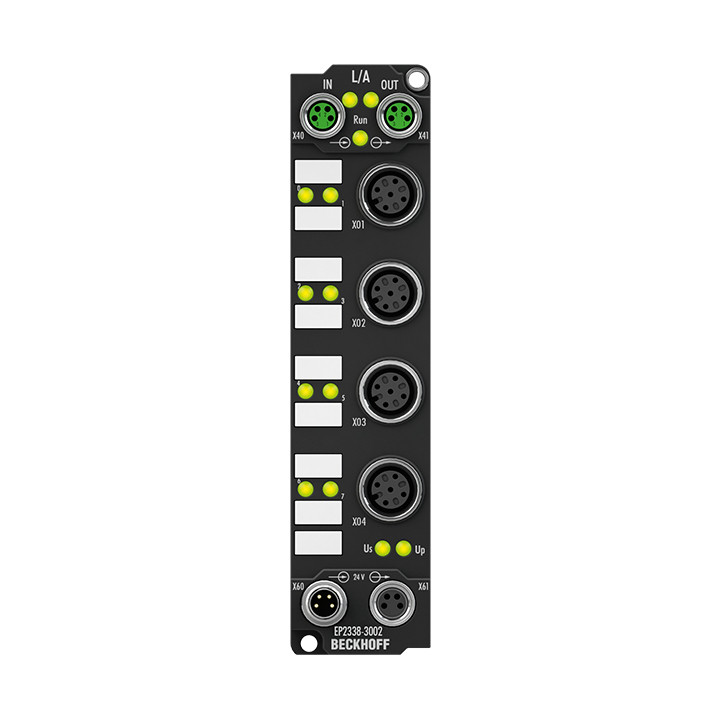

EP2338-3002 firmy Beckhoff to kompaktowy moduł cyfrowy w formacie EtherCAT Box, wyposażony w osiem kanałów, z których każdy może pełnić funkcję zarówno wejścia, jak i wyjścia. Urządzenie pracuje przy napięciu 24 V DC i przeznaczone jest do zastosowań w systemach automatyki przemysłowej wymagających elastycznej konfiguracji sygnałów cyfrowych.
Zasada działania kanałów uniwersalnych

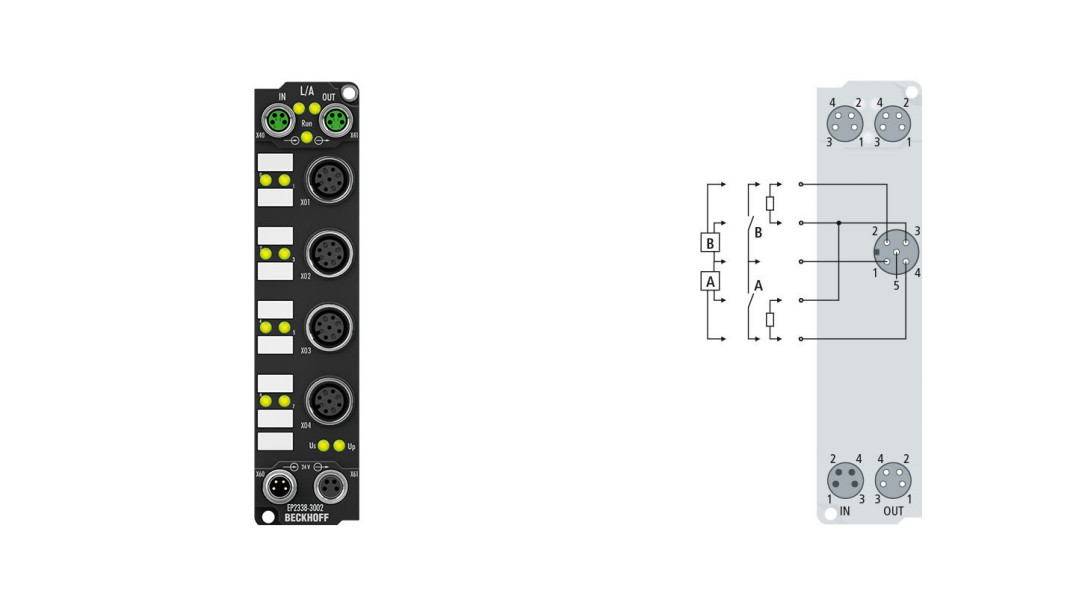

Kluczową cechą modułu jest brak konieczności konfigurowania kierunku pracy poszczególnych kanałów (piny 2 i 4 złącza M12). Obwód wejściowy każdego kanału jest na stałe połączony wewnętrznie ze sterownikiem wyjściowym, dzięki czemu ustawiony stan wyjścia jest automatycznie odzwierciedlany w obrazie procesu wejściowego. Takie rozwiązanie upraszcza uruchomienie i eliminuje konieczność ręcznego definiowania trybu pracy każdego kanału z osobna.
Wejścia wyposażono w filtr o czasie 10 µs, który zapewnia skuteczne tłumienie zakłóceń. Poziom sygnału „0" odpowiada napięciu w zakresie -3...+5 V, natomiast sygnał „1" jest rozpoznawany przy napięciu 11...30 V z prądem wejściowym wynoszącym 6 mA, zgodnie z normą EN 61131-2 typ 3.
Parametry elektryczne wyjść i zasilania czujników
Każde wyjście obsługuje prąd obciążenia do 0,5 A i jest indywidualnie zabezpieczone przed zwarciem oraz odwrotną polaryzacją. Typowy prąd zwarcia wynosi 1,5 A. Sumaryczny prąd wszystkich wyjść jednocześnie jest ograniczony do 4 A. Moduł współpracuje z obciążeniami rezystancyjnymi, indukcyjnymi oraz żarówkami. Nominalne napięcie obciążenia wynosi 24 V DC (z tolerancją -15%/+20%), a typowe czasy przełączeń to 50 µs dla załączenia i 100 µs dla wyłączenia.
Podłączone czujniki są zasilane przez wewnętrzny moduł sterownika zabezpieczony przed zwarciem, który dostarcza łącznie do 0,5 A dla wszystkich czujników. Zasilanie wejść i wyjść realizowane jest za pośrednictwem napięcia pomocniczego U P , natomiast pobór prądu z napięcia systemowego U S wynosi typowo 120 mA.
Interfejsy komunikacyjne i mechaniczne
Moduł wykorzystuje protokół EtherCAT z dwoma gniazdami M8 (4-pinowe, kodowanie typu a, ekranowane) jako interfejs magistrali. Sygnały procesowe podłączane są za pomocą złączy M12 (5-pinowe, kodowanie typu a). Dodatkowym udogodnieniem jest możliwość podłączenia uziemienia urządzeń polowych poprzez pin 5 złącza M12. Zasilanie doprowadzane jest przez gniazdo M8, a połączenie kaskadowe do kolejnych modułów realizowane jest przez odpowiadające gniazdo wyjściowe. Stan sygnałów jest sygnalizowany przez diody LED.
Izolacja elektryczna wynosi 500 V. Obudowa wykonana jest z poliamidu PA6 i oferuje stopień ochrony IP65/66/67 zgodnie z EN 60529. Wymiary modułu to 30 mm × 126 mm × 26,5 mm, a masa wynosi okoł 165 g. Montaż odbywa się za pomocą dwóch otworów o średnicy 3,5 mm na śruby M3.
Warunki środowiskowe i certyfikaty
Moduł może pracować w temperaturze od -25°C do +60°C, a przechowywany może być w zakresie od -40°C do +85°C. Odporność na drgania i wstrząsy jest zgodna z normami EN 60068-2-6 oraz EN 60068-2-27. Emisja i odporność elektromagnetyczna spełniają wymagania EN 61000-6-2 oraz EN 61000-6-4. Urządzenie posiada oznaczenia CE i UL.
Podsumowanie
EP2338-3002 to elastyczny moduł cyfrowy w formacie EtherCAT Box, łączący funkcje wejścia i wyjścia w jednym kanale bez konieczności konfiguracji. Dzięki rozbudowanym zabezpieczeniom elektrycznym, wysokiemu stopniowi ochrony IP oraz szerokiemu zakresowi temperatur roboczych, urządzenie nadaje się do wymagających zastosowań w środowiskach przemysłowych.
