EP2338-3002 – moduł EtherCAT Box z ośmioma uniwersalnymi kanałami cyfrowymi

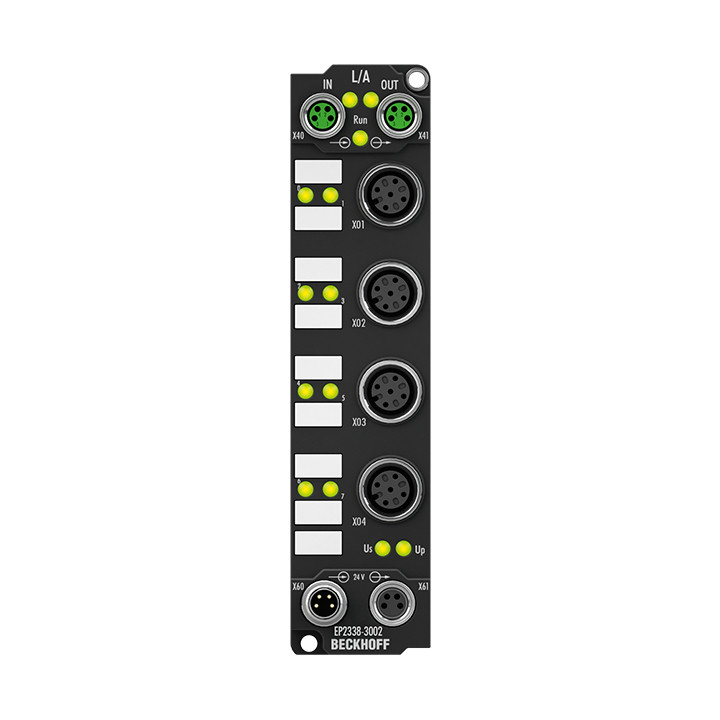

Moduł EP2338-3002 firmy Beckhoff to kompaktowy moduł EtherCAT Box przeznaczony do zastosowań przemysłowych, wyposażony w osiem cyfrowych kanałów uniwersalnych, które mogą pełnić funkcję wejść lub wyjść. Urządzenie charakteryzuje się elastyczną architekturą wejść/wyjść, wysoką odpornością środowiskową oraz szerokim zakresem parametrów elektrycznych.
Elastyczna obsługa kanałów wejść i wyjść

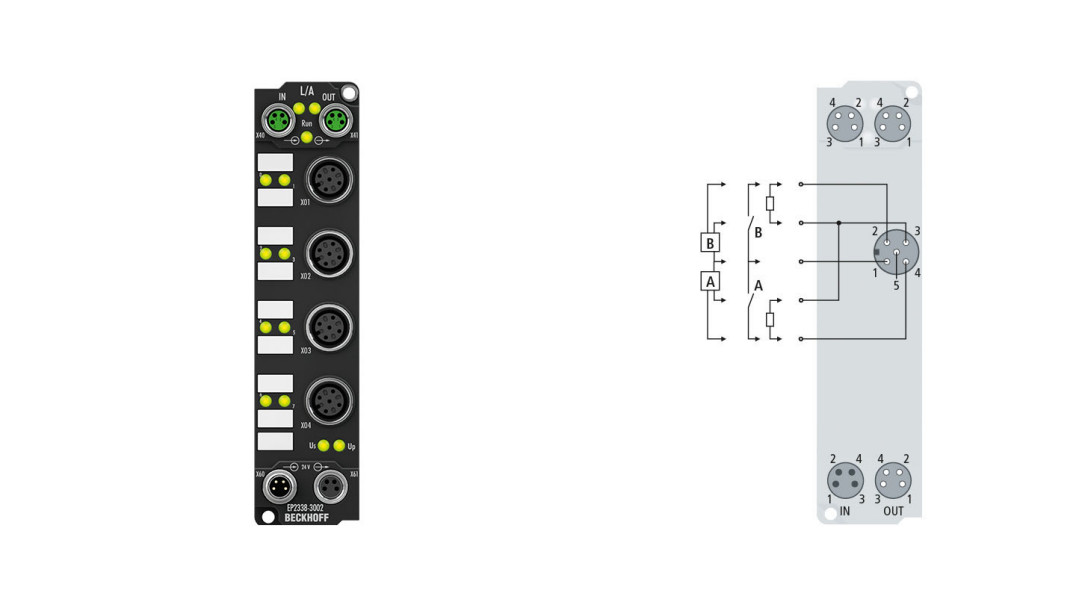

Kluczową właściwością modułu jest brak konieczności konfigurowania trybu pracy poszczególnych kanałów (pin 2 i 4 złącza M12). Obwód wejściowy jest trwale połączony wewnętrznie ze sterownikiem wyjściowym, dzięki czemu ustawiony stan wyjścia jest automatycznie odzwierciedlany w obrazie procesu wejściowego. Wejścia wyposażono w filtr o czasie 10 µs, co zapewnia odporność na krótkie zakłócenia sygnałowe.
Wyjścia obsługują prądy obciążenia do 0,5 A na kanał i są indywidualnie zabezpieczone przed zwarciem oraz odwrotną polaryzacją. Sumaryczny prąd wszystkich wyjść jest ograniczony do 4 A. Podłączone czujniki zasilane są przez wewnętrzny, zabezpieczony przed zwarciem moduł sterownika o łącznej wydajności prądowej 0,5 A dla wszystkich czujników. Zarówno wejścia, jak i wyjścia zasilane są przez napięcie pomocnicze U_P. Moduł obsługuje obciążenia omiczne, indukcyjne oraz żarowe.
Parametry techniczne i konstrukcja
Urządzenie pracuje w sieci EtherCAT, a interfejs magistrali realizowany jest przez dwa gniazda M8 (4-pinowe, kodowanie typu a, ekranowane). Sygnały wejść i wyjść podłączane są za pomocą złączy M12 (5-pinowych, kodowanie typu a), które oferują również dodatkową możliwość podłączenia uziemienia funkcjonalnego (pin 5). Zasilanie doprowadzane jest i odprowadzane za pomocą złączy M8.
Nominalne napięcie zasilania wyjść wynosi 24 V DC (tolerancja -15%/+20%). Typowe czasy przełączania to 50 µs dla załączenia i 100 µs dla wyłączenia. Izolacja elektryczna zapewnia wytrzymałość na poziomie 500 V. Moduł nie obsługuje funkcji zegarów rozproszonych (Distributed Clocks).
Obudowa wykonana jest z poliamidu PA6, a jej wymiary wynoszą 30 mm × 126 mm × 26,5 mm przy masie około 165 g. Montaż odbywa się za pomocą dwóch otworów mocujących o średnicy 3,5 mm dla śrub M3. Moduł uzyskał stopień ochrony IP65/66/67 zgodny z normą EN 60529, co umożliwia jego instalację bezpośrednio w środowisku przemysłowym bez dodatkowej obudowy ochronnej.
Zakres temperatur pracy wynosi od -25°C do +60°C, a przechowywania od -40°C do +85°C. Urządzenie spełnia wymagania norm EMC (EN 61000-6-2/EN 61000-6-4), odporności na drgania i udary (EN 60068-2-6/EN 60068-2-27) oraz posiada certyfikaty CE i UL.
Podsumowanie
EP2338-3002 to przemysłowy moduł EtherCAT Box oferujący osiem uniwersalnych kanałów cyfrowych z automatycznym zwrotnym odczytem stanu wyjść. Połączenie zabezpieczeń elektrycznych, kompaktowej obudowy IP65/66/67 i szerokiego zakresu temperatur pracy czyni go rozwiązaniem przeznaczonym do bezpośredniego montażu w wymagających środowiskach produkcyjnych.
Więcej na www.beckhoff.com
