Coraz większa liczba aplikacji przemysłowych odchodzi od stosowania technologii magistrali obiektowych (fieldbus) na rzecz sieci Ethernet. Planiści i projektanci systemów stają zatem przed wyzwaniem wyboru najbardziej odpowiednich komponentów sieci. W infrastrukturze panele krosowe ułatwiają łączenie urządzeń zainstalowanych w sieci w prosty, bezpieczny i uporządkowany sposób.

Nowy panel krosowy do sieci Ethernet - Oszczędność do 60% czasu montażu!

Panele krosowe są pasywnymi komponentami, które łączą ze sobą dwa segmenty lub poziomy – na przykład instalację z przewodów jednożyłowych ze skrętką. W dziedzinie automatyki działają one jako interfejs między okablowaniem wewnętrznym szafy sterowniczej a urządzeniami sieciowymi zainstalowanymi poza szafą sterowniczą. Umożliwia to instalację, w której linia z okablowania obiektowego w szafie sterowniczej, podłączana później na miejscu, może być zdefiniowana już na etapie konfiguracji systemu.

Ilustracja tytułowa: Panele krosowe obsługują okablowanie strukturalne i oszczędzają dużo czasu podczas instalacji

 Wszystkie komponenty, które mają znaleźć się w szafie sterowniczej, są wstępnie instalowane podczas produkcji. Tak więc, gdy dany system jest uruchamiany u klienta końcowego, tylko linie okablowania obiektowego muszą być trasowane. Panele krosowe znajdują się w dolnej części szafy sterowniczej, obok wejścia kablowego, dzięki czemu instalator nie musi już otwierać żadnych kanałów kablowych. Okablowanie wewnętrzne szafy sterowniczej zostało już wcześniej zaimplementowane przy użyciu wstępnie zmontowanych linii krosowych. Dzięki łatwemu podłączeniu kabla Ethernet do panelu krosowego można obejść się bez złożonej, wymagającej specjalnych narzędzi, instalacji złącza RJ45.

Podczas konfiguracji systemy CAD wymagają unikalnego oznakowania urządzeń (EI) dla każdego interfejsu i komponentu. Panele krosowe oferują wystarczająco dużo wolnej przestrzeni na oznaczenia na ich przedniej stronie, gdzie można umieścić etykietę EI. Umożliwia to tworzenie sieci w uporządkowany sposób w fazie konfiguracji i daje pewność, że na miejscu wszystko będzie działać bezproblemowo.

NIEZAWODNA OCHRONA PRZED WPŁYWAMI ZEWNĘTRZNYMI

Osiem nowych paneli krosowych oferuje wiele różnych technologii połączeń, dzięki czemu wszyscy użytkownicy mogą znaleźć najbardziej dogodną dla nich metodę połączenia. Łatwy, szybki i bezpieczny proces instalacji jest nawet o 60% szybszy niż w przypadku stosowania konwencjonalnych paneli krosujących, dzięki czemu instalacja staje się ekonomiczna. W zależności od zastosowanej wersji okablowanie obiektowe szafy sterowniczej jest po prostu podłączane do zacisków śrubowych, push-in lub IDC. Blok zacisków push-in pozwala na wygodniejsze połączenie w porównaniu do powszechnie stosowanej technologii połączeń śrubowych. Jednak największe oszczędności czasu uzyskano dzięki technologii szybkozłączek IDC. Dzięki tej technologii z przesunięciem izolacji nie trzeba już usuwać izolacji z pojedynczych przewodów; zamiast tego są one po prostu wstawiane do gniazd. Blok zacisków jest następnie zamykany palcem. Kod koloru wydrukowany na spodzie otwartej pokrywy umożliwia podłączenie przewodów zgodnie z TIA 568A, TIA 568B i Profinet. Ponadto do oznaczenia prawidłowej długości osłony izolacji kabla służy znak linii.

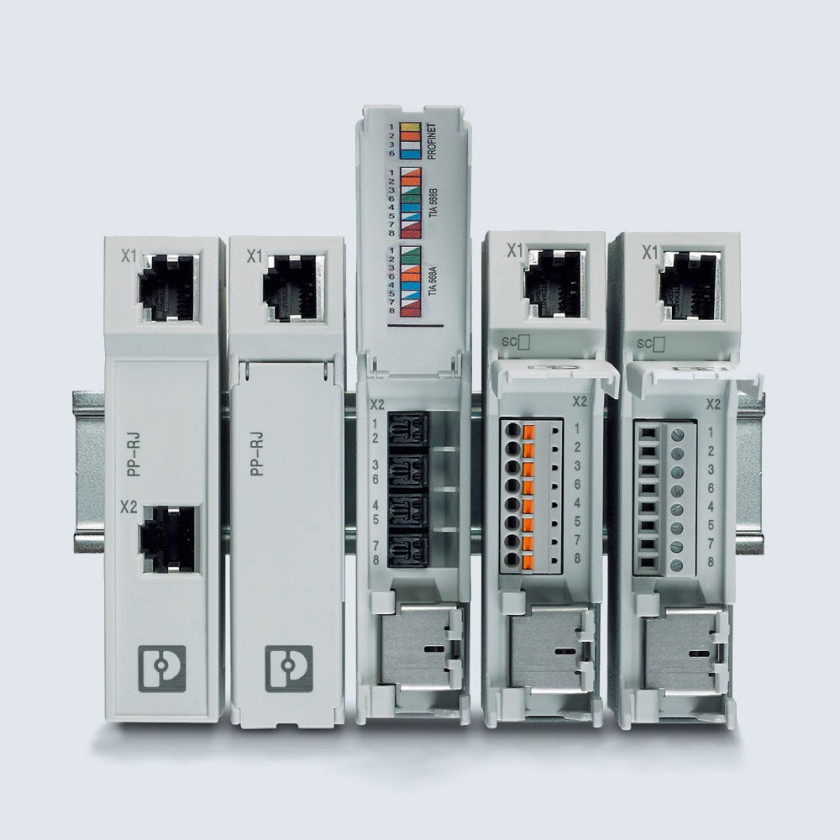

Fot. 1 Użytkownik może wybrać pomiędzy szybkozłączem RJ45, śrubowym, push-in i IDC

Po podłączeniu pokrywa zostaje zamknięta. Obejmuje ona przestrzeń okablowania po stronie kabla obiektowego z zaciskami bloku złączy a stykiem ekranu kabla, nadając w ten sposób instalacji jednolity wygląd. Poza tym aspektem wizualnym wrażliwe przewody połączeniowe są chronione przed wpływami zewnętrznymi. Podłączenie do urządzeń peryferyjnych jest następnie ustanawiane przy użyciu wstępnie zmontowanych kabli krosowanych RJ45. Ze względu na całkowicie ekranowany układ przewodów w kompaktowych komórkach przepustowość transmisji wynosi do 1 Gb/s. Rozszerzony zakres temperatury pracy od –40°C do 75°C oznacza, że można je stosować w wielu obszarach przemysłowych (fot. 1).

OPATENTOWANY STYK EKRANU KABLA Z OCHRONĄ PRZED ODKSZTAŁCENIAMI


Fot. 2 Ekran kabla można łatwo podłączyć bez narzędzi, zapewniając jednocześnie ochronę przed odkształceniami

Panele krosowe z nowych rodzin produktów PP-RJ... i PP-RJ-... -F oferują nowy rodzaj łączenia ekranowania. Ekran kabla można podłączyć bez narzędzi, zapewniając jednocześnie ochronę przed odkształceniami. Sprężyna stykowa ekranu dociska kabel z plecionym ekranem zagiętym w kierunku osłony kabla na powierzchnię styku usytuowaną bezpośrednio na ścieżce przewodzącej płytki drukowanej. W tym celu kabel umieszcza się w gnieździe, a blaszkę sprężyny dociska palcem, aż zatrzaśnie się na swoim miejscu w obudowie. W ten sposób ekranowanie kabli pokrywa dużą powierzchnię, a kabel ma zabezpieczenie przed odkształceniem do 50 N. Aby zwolnić połączenie, blokadę należy podważyć śrubokrętem. Jeśli po podłączeniu kabla użytkownik zamknie osłonę obudowy, używając niewielkiego nacisku, styk ekranu nie otworzy się nawet podczas ekstremalnych wibracji. Ekran jest bezpiecznie i bezpośrednio podłączony do potencjału masy poprzez szynę DIN. W ten sposób można rozładować wszystkie zakłócenia występujące na ekranowaniu kabli (fot. 2).

WYSOKA DOSTĘPNOŚĆ SYSTEMU DZIĘKI RÓŻNYM MECHANIZMOM OCHRONY

Jako pierwsze panele krosowe do szyn DIN, cztery wersje PP- RJ-...-F są wyposażone w zintegrowaną ochronę przeciwprzepięciową. Interfejsy Ethernet działają z niskimi poziomami sygnału przy wysokich częstotliwościach, co czyni je szczególnie wrażliwymi na napięcia udarowe i powodowane przez nie awarie. Napięcia udarowe mogą również niszczyć drogie komponenty sieci. Zwłaszcza w odniesieniu do okablowania w kilku budynkach lub szafach sterowniczych sprzężenie napięć może mieć negatywny wpływ na urządzenia, dlatego nowe panele krosowe spełniają normę ochrony przeciwprzepięciowej DIN EN 61643-21, z klasyfikacją testową IEC C2. Port po stronie obiektu jest przeznaczony do stosowania jako interfejs ochrony przed przepięciami. W zależności od wersji jest on zaprojektowany jako RJ45 lub blok zacisków pod pokrywą, dzięki czemu osiem ścieżek sygnałowych jest chronionych.


Fot. 3 Zwiększenie dostępności systemu dzięki zintegrowanemu zabezpieczeniu przeciwprzepięciowemu i monitorowaniu prądu ekranu

Dzięki opatentowanemu systemowi monitorowania prądu nowe panele krosowe doskonale sprawdzają się również w aplikacjach typu Power over Ethernet (PoE). Jeśli instalacja charakteryzuje się różnymi potencjałami odniesienia, może to spowodować przepływ prądów wyrównawczych przez ekranowanie kabla, co może uszkodzić drogie urządzenia sieciowe lub zakłócić komunikację. Aby temu przeciwdziałać, panele krosowe zapewniają prostą diagnostykę połączeń kablowych za pomocą PoE. Wszelkie prądy wyrównawcze lub prądy sprzężone są mierzone i wskazywane za pomocą diody LED. Proces ten korzysta z mocy przekazywanej przez zasilanie PoE. Dioda LED świeci się, jeśli prąd ekranu kabla przekracza 30 mA. Wskazuje to użytkownikowi na ogólny problem związany z uziemieniem w całej jego instalacji. Poszczególne szafy sterownicze lub części budynku mogły zostać nieprawidłowo podłączone pod względem ich potencjałów lub nadal istnieje wysokie ryzyko wpływu elektromagnetycznego na kabel podczas instalacji (fot. 3).

Nowe adaptery PoE z technologią połączeń za pomocą paneli krosowych

Technologie połączeń obsługiwane przez panele krosowe Ethernet są również stosowane w nowej rodzinie adapterów PoE. Firma Phoenix Contact poszerzyła swój dotychczasowy zakres produktów o kolejne 12 urządzeń. Adaptery zasilania PoE zainstalowane w urządzeniach obiektowych – na przykład kamerach monitorujących – umożliwiają przesył danych i zasilania za pomocą tylko jednego kabla. Po raz pierwszy funkcja panelu krosowego została zintegrowana z tymi nowymi komponentami. Dzięki szerokiemu wyborowi różnych zacisków przyłączeniowych oferują one szybki sposób połączenia styków ekranu kabla bez użycia narzędzi, a także zapewniają ochronę przed odkształceniami. Ponadto adaptery PoE INJ 2000... mają funkcję ochrony przed przepięciami i monitorowania prądu.

Urządzenia z nowej rodziny produktów są dostępne dla różnych klas wydajności, zgodnie z odpowiednimi wymaganiami. Urządzenia te spełniają normy IEEE 802.3af (15,4 W) i IEEE 802.3at (30 W). Aby spełnić przyszły standard IEEE 802.3bt, adaptery zapewniają też zasilanie podłączonych urządzeń do 60 W. Izolowany elektrycznie zasilacz charakteryzuje się rozszerzonym zakresem napięcia wejściowego od 18 do 57 VDC (zdjęcie 4).


Fot. 4 Nowe adaptery PoE z technologią połączeń za pomocą paneli krosowych

PODSUMOWANIE

Nowe panele krosowe Ethernet firmy Phoenix Contact umożliwiają szybkie i łatwe połączenie między okablowaniem obiektowym a okablowaniem szafy sterowniczej. Pasywne panele łączeniowe są wygodną alternatywą dla montażu złączy RJ45 na miejscu, ponieważ nie wymagają żmudnego procesu instalacji przy użyciu specjalnych narzędzi. Osiem szyn DIN obsługuje różne opcje połączeń. Wewnątrz przestrzeni okablowania, która jest uszczelniona przez pokrywę, a tym samym chroniona, zastosowanie złącza IDC, śrubowego lub push-in znacznie ułatwia instalację kabla obiektowego. Dzięki równoczesnemu zabezpieczeniu przed odkształceniami podłączenie ekranu kabla jest szybkie i beznarzędziowe, co oszczędza dużo czasu.

Opcjonalna ochrona przeciwprzepięciowa zabezpiecza podłączone urządzenia peryferyjne i zapewnia wysoki stopień dostępności systemu. Ponadto unika się kosztów napraw i przestojów, a także utraty ważnych danych. Dodatkowe monitorowanie prądu ekranu kabla stwarza nowe możliwości diagnostyczne, ponieważ dioda LED wskazuje prądy przepływające w ekranie wytwarzane przez różne potencjały lub wpływy elektromagnetyczne. W ten sposób użytkownik zostaje poinformowany o problemach z instalacją bez potrzeby dokonywania rozległych pomiarów.



Bernd Rosenbaum, Kamil Wachowicz


Phoenix Contact
