Kurs projektanta systemów HMI/SCADA cz.2 – Tradycyjne i nowoczesne praktyki tworzenia wizualizacji HMI/SCADA

W drugim odcinku kursu chcemy pokazać Ci, że najważniejsza sprawa to skupić się na użytkowniku wizualizacji, którą projektujesz. Przyjrzymy się technikom projektowania wizualizacji: tradycyjnej i nowo

W poprzednim, pierwszym odcinku „Kursu projektanta systemów HMI/SCADA cz.1 – Jak efektywnie projektowa... przedstawiliśmy podstawowe cele i zasady projektowania wizualizacji.

W drugim odcinku chcemy pokazać Ci, że najważniejsza sprawa to skupić się na użytkowniku wizualizacji, którą projektujesz. Przyjrzymy się technikom projektowania wizualizacji: tradycyjnej i nowoczesnej.

Projektowana przez Ciebie wizualizacja będzie służyła operatorom procesu i służbie utrzymania ruchu. Ma im zapewnić efektywną i intuicyjną pracę, dlatego tak ważne jest to, w jaki sposób ta wizualizacja zostanie zaprojektowana.

Wizualizacje w przemyśle mają wieloletnią historię, a projektanci takich systemów – swoje przyzwyczajenia. Osoby, dla których systemy HMI/SCADA są codziennością, świetnie znają tradycyjne sposoby projektowania i często je wykorzystują.

Co zmienia się w nowoczesnych technikach projektowania? Które elementy są inaczej przedstawiane i dlaczego nowe wizualizacje są bardziej wydajne?



„Kurs projektowania systemów HMI/SCADA" obejmuje następujące artykuły w formie poradników:

1. Jak efektywnie projektować wizualizacje?
2. Tradycyjne i nowoczesne praktyki tworzenia wizualizacji HMI/SCADA.
3. Jak dopasować specyfikę wizualizacji HMI/SCADA do celu procesu i oceny wydajności procesu?
4. Jak przedstawiać elementy dynamiczne oraz alarmy na wizualizacjach HMI/SCADA?
5. Jak zacząć projektowanie i tworzenie wydajnej wizualizacji zgodnie z dobrymi praktykami?
6. Testowanie, kontrola i utrzymanie nowej wizualizacji HMI/SCADA.
7. Jak rozwijać systemy HMI/SCADA w przedsiębiorstwach?

 CZYTAJ NA: www.astor.com.pl/poradnikautomatyka

Jak przedstawiać aktualne dane w wizualizacji HMI/SCADA i dlaczego na wykresach?
Na ekranach tradycyjnych wizualizacji dane takie jak: poziom cieczy w zbiorniku, procent zaawansowania procesu lub wskaźniki wydajności procesu często przedstawiane są wprost, w postaci wyświetlanej wartości.

Taki sposób przedstawiania danych pozwala szybko i łatwo dostrzec aktualne wartości ważnych wskaźników, ale ma też swoje minusy. Informacja o tym, jaka jest aktualna wartość, nie jest wystarczająca.

W nowoczesnych wizualizacjach dane – zwłaszcza te kluczowe – przedstawione są w formie trendów. Jakie korzyści przynosi taki zabieg?

  • łatwa interpretacja aktualnej wartości w porównaniu do wartości progowych,
  • możliwość prognozowania przyszłej wartości wskaźnika,
  • możliwość porównania wartości aktualnej do wartości historycznych,
  • przejrzystość i łatwość odczytu.

Na pierwszym ekranie wizualizacji (Rys.1) wszystkie dane przedstawione są liczbowo – można je odczytać wprost z ekranu. Do zinterpretowania wyniku konieczne jest odczytanie poprzednich wartości oraz znajomość wartości progowych.

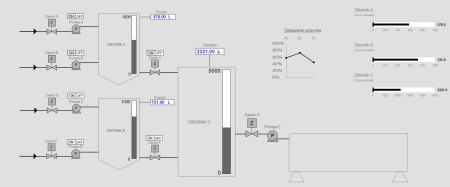

Na drugim ekranie wizualizacji (Rys.2) wartości procentowe poziomów zbiorników zostały przedstawione w formie wykresu. Dodatkowo poziom każdego ze zbiorników został przedstawiony w formie poziomego słupka na tle skali z zakresem.

 Zobacz ekrany wizualizacji na: www.astor.com.pl/poradnikautomatyka



W przypadku bardziej skomplikowanych wizualizacji, przy kluczowych, często zmieniających się wartościach, należy wprowadzić wykres przedstawiający zmianę tej wartości w czasie. Umożliwi to interpretację wartości, czasu jej narastania lub opadania. Linia trendu zobrazuje wszystkie wartości, które wystąpiły dotychczas.

Jednym spojrzeniem na wykres operator może odczytać aktualną wartość, sprawdzić poprzednie wartości oraz wywnioskować, jaki będzie poziom wartości w najbliższym czasie. W przypadku, gdy dany wskaźnik od jakiegoś czasu zbliża się do wartości krytycznej, operator może odpowiednio wcześnie zareagować.

Dzięki wykresom operator nie tylko otrzymuje dane, ale również informacje, które może przetwarzać i na które może reagować.

 Ważne dane przedstawiaj w formie wykresów. Użytkownik szybciej interpretuje dane, które podane są w sposób analogowy: w formie strzałki prezentującej aktualną wartość w pewnym przedziale, wykresu zmieniającej się wartości lub poziomu zbiornika w postaci słupka.

Wykresy na ekranach wizualizacji powinny być dane wprost, bez konieczności otwierania dodatkowych okien, definiowania jednostek osi oraz ich zakresów.

6 zasad wprowadzania wykresów do wizualizacji HMI/SCADA. Jak projektować grafiki w wizualizacji HMI/SCADA? - czytaj na: www.astor.com.pl/poradnikautomatyka


Ważną częścią ekranów wizualizacji jest przedstawienie elementów monitorowanego procesu, takich jak: pompy, zbiorniki, przenośniki, czy zawory. Od lat w praktyce projektowania elementy te były przedstawiane z próbą osiągnięcia jak najdokładniejszego odwzorowania urządzeń rzeczywistych. Elementy były wyróżnione wieloma kolorami, przez co przyciągały uwagę.

Cechy grafik w tradycyjnych wizualizacjach:

  • przedstawianie grafik w 3D,
  • wprowadzenie dużej różnorodności kolorów elementów procesu,
  • duża dokładność odzwierciedlania urządzeń rzeczywistych,
  • wykorzystanie całej przestrzeni wewnętrznej zbiorników do przedstawiania poziomu ich zawartości,
  • wykorzystanie animacji prezentujących pewne procesy (pęcherzyki powietrza, płomienie, wirujące pompy lub poruszające się przenośniki).



 Projektuj nowocześnie! Zapewnij przejrzystość, czytelność i szybkość odnajdywania informacji dzięki minimalizacji odwzorowania elementów rzeczywistych. Operator Ci podziękuje.

Jaka jest najważniejsza rada dla projektanta systemów HMI/SCADA?
„Skup się na użytkowniku wizualizacji, którą projektujesz"

– Wojciech Pawełczyk, specjalista ds. Wonderware



6 sposobów na nowoczesne grafiki w wizualizacjach HMI/SCADA - czytaj na: www.astor.com.pl/poradnikautomatyka

Zmiana stylu grafik w wizualizacji pozwala operatorom na szybszą reakcję, łatwiejszy odbiór informacji, a w konsekwencji na bardziej wydajną pracę.

Zastanów się, na którym ekranie łatwiej byłoby Ci pracować, jako operatorowi?

Czy kolorowe, duże, skomplikowane grafiki, często z elementami animacji ułatwiłyby Ci pracę? Czy jesteś w stanie dostrzec z łatwością inne elementy wizualizacji? A co, jeśli pojawi się alarm?

11 zasad wprowadzania grafik do wizualizacji HMI/SCADA. Jak opisywać elementy wizualizacji HMI/SCADA? - czytaj na: www.astor.com.pl/poradnikautomatyka


Niektóre elementy wizualizacji wymagają wprowadzenia opisów, wykresy – podpisów osi, a wartości – jednostek. Jak powinno się je wprowadzać, żeby nie utracić przejrzystości?

Zgodnie z nowoczesnymi technikami projektowania, opisy powinny być wprowadzane w stonowanych kolorach oraz niewielkich rozmiarach czcionki.

Opisy nie są elementami, które mają przyciągać uwagę operatora, a jedynie informować lub uzupełniać informacje uzyskane z wartości. Projektant powinien uwzględniać tylko te opisy, które są kluczowe lub mogą być potrzebne operatorowi. Nadmiar tekstu na wizualizacji zaciemnia obraz i utrudnia odbiór.

Jak opisy często są wprowadzane w tradycyjnych wizualizacjach? Jak można je zredukować? Zobacz na: www.astor.com.pl/poradnikautomatyka



Jak stosować kolory w wizualizacjach HMI/SCADA?

Dobierając kolory do wizualizacji, zapoznaj się z techniką Situational Awareness, która ma na celu usprawnienie postrzegania zdarzeń, ich interpretacji oraz reakcji na nie.

Przypomnijmy 3 główne zasady projektowania wizualizacji HMI/SCADA:

  • Przedstawiaj kluczowe dane dla konkretnego procesu produkcyjnego.
  • Umożliwiaj operatorom sprawne monitorowanie i sterowanie procesem.
  • Projektuj tak, by skrócić czas reakcji operatora na sytuacje alarmowe.

Duże znaczenie w realizacji powyższych celów ma właściwy dobór kolorów do wizualizacji. Ma to na celu przyciągnięcie uwagi operatora oraz zapewnienie spójności w przekazie.

Jak było kiedyś?

Wartość wizualizacji często była, a czasami nadal jest oceniana względem atrakcyjności wizualnej ekranów (grafiki 3D, animacje oraz różnorodne kolory). Doprowadziło to do nadużywania i wręcz złego wykorzystania kolorów.

Nadal często wymaga się od projektantów takich praktyk. Chociaż wizualizacje bogate w kolory są doceniane przez osoby zlecające zaprojektowanie wizualizacji, często po pewnym czasie okazuje się, jak bardzo są niepraktyczne dla operatorów...

Tradycyjne wizualizacje charakteryzują się:

  • różnorodnymi, jaskrawymi kolorami,
  • brakiem spójności w doborze kolorów, przez co odbiór i interpretacja kolorów nie jest jednoznaczna,
  • kolorowaniem elementów, które mają podnieść atrakcyjność wizualną ekranu.



„Wizualizacja powinna być nudna"

Okazuje się, że „nudna" wizualizacja w stonowanych kolorach zapewnia bardziej wydajną pracę operatorów i służb utrzymania ruchu.

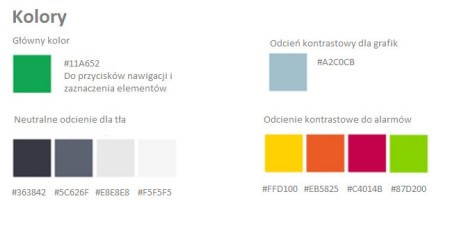

Jaki powinien być kolor tła w wizualizacji HMI/SCADA?

Wbrew powszechnej zasadzie, że tło powinno być bardzo jasne lub bardzo ciemne w celu maksymalizacji kontrastu, nie powinno się wprowadzać takiego tła do wizualizacji. Duże kontrasty powodują zmęczenie oczu.

Prawidłowym kolorem tła w wizualizacji są jasne odcienie szarości. Wprowadzenie jasnoszarego tła powoduje zmniejszenie zmęczenia oczu, zwiększenie przejrzystości wizualizacji, a nawet uzyskanie odpowiedniego kontrastu.

 3 zasady stosowania kolorów w wizualizacjach HMI/SCADA. Jak optymalnie zaprojektować nawigację pomiędzy ekranami HMI/SCADA? - czytaj na: www.astor.com.pl/poradnikautomatyka


Przenieśmy się znowu do control room-u i wejdźmy w rolę operatora kontrolującego proces. Nie wszystkie dane jesteśmy w stanie pokazać na jednym ekranie, dlatego dla operatora ważny jest szybki i intuicyjny dostęp do potrzebnych mu informacji. Rolą projektanta jest również zaplanowanie nawigacji w wizualizacji.

Uwzględniając nawigację należy pamiętać o umożliwieniu operatorowi:

  • przejścia przez wizualizację całego kontrolowanego procesu,
  • przywołania powiązanych szczegółów, wykresów,
  • zamknięcia wyświetlanych statusów w grafikach,
  • przejścia do któregokolwiek ekranu bez znajomości hierarchii ekranów.

Projektując wizualizację należy również umożliwić sterowanie zarówno za pomocą panelu dotykowego, jak również myszki i klawiatury.

Zrozumiałeś artykuł i jego główne wskazówki? Przećwicz wiedzę w praktyce na: www.astor.com.pl/poradnikautomatyka



W kolejnym artykule z cyklu Kurs projektanta systemów HMI/SCADA" cz.3 –
Jak dopasować specyfikę wizualizacji HMI/SCADA do celu procesu i oceny wydajności procesu?

  • cele wydajnej wizualizacji,
  • dostosowanie wizualizacji do różnych stanów procesu,
  • które elementy wizualizacji świadczą o wydajności procesu,
  • jak osiągnąć maksimum wydajności przez wizualizację,
  • jak zminimalizować ryzyko popełnienia błędu przez operatora.
