XPLANAR: LEWITUJĄCY TRANSPORT PRODUKTU Z 6 STOPNIAMI SWOBODY OD BECKHOFF AUTOMATION.
Zapytaj o produkt

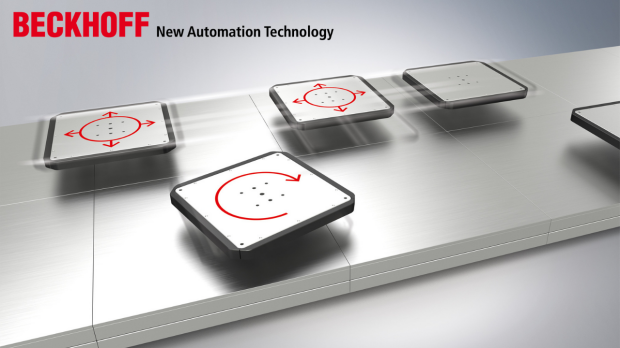

XPlanar, to innowacyjny system transportowy, który łączy zalety konwencjonalnego podejścia i dodaje efektswobodnego przepływu produktów.
XPlanar, to innowacyjny system transportowy, który łączy zalety konwencjonalnego podejścia i dodaje efektswobodnego przepływu produktów. W efekcie oferuje szeroką gamę nowych funkcji obsługi produktów w obrębie jednej maszyny lub pomiędzy kilkoma maszynami. Podobnie jak w przypadku autonomicznych pojazdów, użytkownik korzysta ze swobody dowolnego przemieszczania nośników:
Pojedyncze towary mogą być transportowane w dowolne miejsce po dowolnej trajektorii.
XPlanar łączy tą elastyczność z dynamiką znaną z silników liniowych przez co oferuje bezkonkurencyjną optymalizację czasu cykli produkcyjnych między innymi poprzez koncepcję pozycjonowania produktu także w trakcie przetwarzania.
Dzięki wykorzystaniu aż sześciu stopni swobody, system XPlanar umożliwia znaczne uproszczenia mechaniki poszczególnych etapów produkcji, a fakt lewitacji paletek transportowych, który zastępuje wszystkie mechaniczne elementy drastycznie zmniejsza koszty samej aplikacji oraz jej późniejszej konserwacji.
Zasada działania:XPlanar składa się z płaskich modułów napędowych, które podobnie jak silniki obrotowe zbudowane są z zestawu cewek, oraz ruchomych magnesów trwałych, pasywnych elementów, których używamy do transportu produktów. W przeciwieństwie do silników obrotowych, w systemie XPlanar zarówno cewki jak i magnesy rozmieszczone są w jednej płaszczyźnie.
Precyzyjna kontrola prądu cewek w modułach napędowych sprawia, że pasywne paletki magnesów trwałych płynnie się nad nimi przesuwają, lewitując nad ich powierzchnią. Kompaktowe moduły napędowe są zbudowane kompleksowo i zawierają wewnątrz obudowy wszystkie elementy niezbędne do działania. Lewitujące, pasywne elektrycznie paletki są nie tylko szczególnie wytrzymałe, ale nie wymagają żadnych zewnętrznych systemów do detekcji ich pozycji.
Oprócz paletek i modułów napędowych jedyny komponentem wymaganym do działania jest komputer przemysłowy Beckhoff z oprogramowaniem TwinCAT 3 i przewód EtherCAT. System czasu rzeczywistego TwinCAT pracuje jako kontroler ruchu lewitujących paletek i zapobiega kolizjom między nimi.
Dowiedz się więcej: https://www.beckhoff.com/pl-pl/products/motion/xplanar-planar-motor-system/xplanar-planar-motor-system.html
