Elektropneumatyczne regulatory ciśnienia o dużej dokładności i małych gabarytach

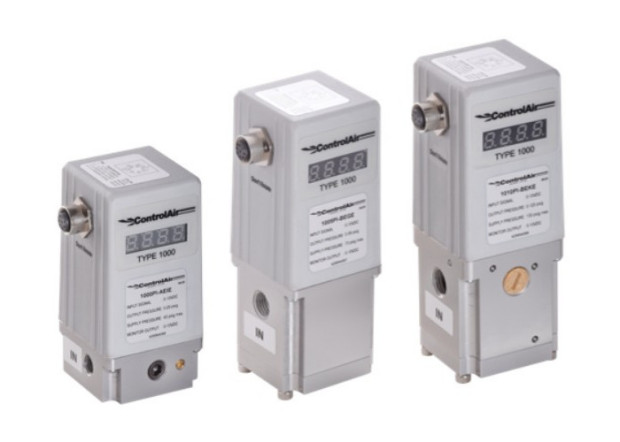

ControlAir zaprezentowała nową serię elektropneumatycznych regulatorów ciśnienia typu 1000P. Obejmuje ona trzy warianty: regulator precyzyjny 1000P, regulator wysokiego ciśnienia 005P oraz regulator ekonomiczny 1010P. Są to przyrządy nadające się do zastosowań tam, gdzie jest wymagana precyzyjna regulacja ciśnienia oraz scentralizowana kontrola i monitorowanie.

Regulatory 1000P/1005P/1010P są systemami serwo, pracującymi w zamkniętej pętli sprzężenia zwrotnego, obejmującymi dwa zawory elektromagnetyczne, czujnik ciśnienia i elektroniczny układ sterowania. W oparciu o analogowy sygnał sterujący, ciśnienie jest kontrolowane przez dwa elektrozawory: wlotowy i wylotowy. Jego wartość mierzy wewnętrzny lub zewnętrzny czujnik w pętli sprzężenia zwrotnego, dostarczający sygnał do elektronicznego układu sterującego.

Typowym zastosowaniem regulatorów serii 1000P jest kontrola i monitorowanie ciśnienia w układach pneumatycznych, napędzających zautomatyzowane maszyny, ramiona robotów i wyposażenie linii montażowych. Utrzymując prawidłowe ciśnienie, regulatory te zapewniają dokładne pozycjonowanie i niezawodne działanie procesów automatyki.

Ważniejsze parametry:

• dokładność: ±0,1% FS,
• czas odpowiedzi: 0,8 s,
• wejściowy sygnał sterujący: 4...20 mA, 0...10 V lub RS485 Modbus,
• zakresy ciśnienia roboczego: 0...30 psig (0...2 b), 0...60 psig (0...4 b), 0...120 psig (0...8 b),
• zakres przepływu: 8...2543 sc/h. 3,78...1200 lpm,
• porty procesowe: NPT 1/8" lub 1/4",
• zakres temperatury pracy: 0...+70°C.
