Kątowe przekładnie wielowałowe V firmy ATEK

Kątowe przekładnie stożkowe V, wielowałowe. Małe przełożenia 1:1, 1,5:1, 2:1, 3:1, 4:1, 5:1, 6:1. Luz obrotowy 6 - 30 arcmin. Max. momenty 5400 Nm. Obudowa z żeliwa lub ze stali nierdzewnej 1,4305.

Właściwości kątowych przykładni stożkowych V:

  • Precyzyjne i wydajne przemienniki momentu obrotowego.
  • Wysokowydajne przekładnie pod każdym względem spełniają wysokie wymagania naszych czasów.
  • Kompaktowe i niewrażliwe na uderzenia.
  • Stosowane na całym świecie we wszystkich gałęziach przemysłu budowy maszyn i urządzeń.
  • Reduktory stożkowe nazywane są również potocznie przekładniami stożkowymi, przekładniami kątowymi, przekładniami wielowałowymi, kołami zębatymi lub przekładniami obniżającymi i podwyższającymi.
  • Zestawy kołowe z wysokiej jakości zębami spiralnymi wykonanymi z hartowanej stali nawęglanej.
  • Zestaw kół składa się z zębnika stożkowego (mała liczba zębów / mała średnica) oraz koła zębatego stożkowego (duża liczba zębów / duża średnica).
  • Zaletą przekładni z zębami spiralnymi są bardzo korzystne warunki zazębienia (wysoki stopień zazębienia).
  • Cichobieżne, niewrażliwe na wstrząsy i wibracje, wysoce sprężyste przy maksymalnej gęstości mocy.
  • Dostępne z wałem drążonym, pełnym wałem, wzmocnionym łożyskowaniem i kołnierzem kopasowanym do różnych typów silników.
  • Solidne, mocne, kompaktowe
  • Obudowa z żeliwa szarego lub stali
  • Bezobsługowe
  • 9 rozmiarów kół zębatych od 065 do 350 mm długości krawędzi
  • Standardowy luz obrotowy < 30 minut kątowych
  • Zredukowany luz obrotowy S2 < 10 minut kątowych
  • Zredukowany luz obrotowy S1 < 6 minut kątowych
  • Zredukowany luz obrotowy S0 < 4 minut kątowych
  • Wysoka sprawność 94 – 97%
  • Klasa ochrony IP54
  • Standardowo uszczelnienie NBR
  • Temperatura otoczenia od -10 do +90 stopniC
  • Różne rodzaje smarowania w zależności od aplikacji
  • Maksymalna prędkość obrotowa na wejściu 3000 obr/min

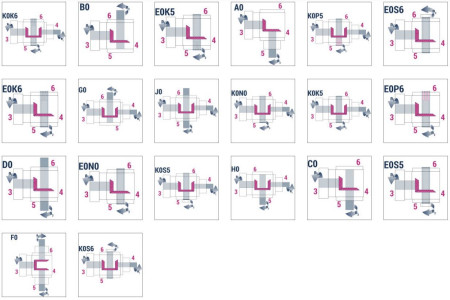

  • Różne formy wałów wyjściowych: pełny wał z klinem, wał drążony z wpustem, wał drążony gładki z pierścieniem zaciskowym, wieloklin

Opcjonalne wykonania kątowych przekładni stożkowych ATEK:

  • specjalne lakierowanie i oleje dla przemysłu spożywczego
  • wersja VS zwiększająca prędkość obrotową z przełożeniami 1:1,5 i 1:2
  • w obudowie nierdzewnej – wykonanie HDV
  • z adapterem serwosilnika VC: kwadratowym kołnierzem adaptacyjnym i sprzęgłem zaciskowym do montażu serwomotorów w standardzie IEC.
  • z adapterem silnika synchronicznego VL z kołnierzem okrągłym
  • wykonanie bryzgoszczelne i kurzoszczelne
  • klasa ochrony IP56
  • uszczelnienie FKM VITON
  • wykonanie przeciwwybuchowe ATEX
