Ślimakowe dźwigniki śrubowe MJ/BJ firmy GROB

11 grup wielkości ślimakowych podnośników śrubowych z wysuwaną śrubą lub ruchomą nakrętką. Max. obciążenia w zakresie 250 kg – 50 ton. Max. siły podnoszenia w zakresie 2,5 – 500 kN.

11 grup wielkości ślimakowych podnośników śrubowych z wysuwaną śrubą (liniowy ruch podnoszący) lub ruchomą nakrętką jezdną. Wrzeciono jest prowadzone przez obudowę ślimakowej przekładni śrubowej. Max. obciążenia w zakresie 250 kg – 50 ton. Max. siły podnoszenia w zakresie 2,5 – 500 kN. Większe rozmiary na zapytanie.

Właściwości ślimakowych przekładni śrubowych MJ/BJ:
  • Seria dźwigników śrubowych MJ/BJ o sześciennym kształcie obudowy łączy koncepcję przemiany ruchu obrotowego na ruchu osiowy posuwisto-zwrotny
  • Dwa rodzaje wykonania przekładni śrubowych: z wysuwaną śrubą lub z ruchomą nakrętką jezdną
  • Przekładnie standardowo wyposażone są w wrzeciono z gwintem trapezowym wykonane z C35 lub C45.
  • Gładka sześcienna obudowa gotowa do montażu z każdej strony
  • Wszystkie podnośniki śrubowe GROB są standardowo wyposażone we wskaźnik temperatury (+80°C)
  • Przekładnie fabrycznie wypełnione są smarem.
  • Zaletą konstrukcji ślimakowego podnośnika śrubowego jest minimalizacja wymaganych komponentów przy jednoczesnej maksymalizacji skuteczności tych części.  W ten sposób stosunkowo duże siły podnoszenia i regulacji mogą być realizowane na najmniejszej przestrzeni, co oznacza, że współdziałanie przekładni ślimakowej jako elementu napędowego z solidnym gwintowanym wrzecionem z gwintem trapezowym jako wyjściem oznacza, że tylko trzy istotne elementy są wymagane jako elementy zasilania i przenoszenia mocy.
  • Stabilna obudowa przekładni śrubowej ze zintegrowanym łożyskiem osiowo-promieniowym i dodatkowym prowadzeniem wrzeciona.
Zabezpieczenia przekładni śrubowej MJ/BJ:
  • AS (zabezpieczenie przed obrotem śruby),
  • VS (zabezpieczenie przed skręceniem z kwadratową rurką ochronną),
  • SFM (nakrętka zabezpieczająca przed wykręceniem)

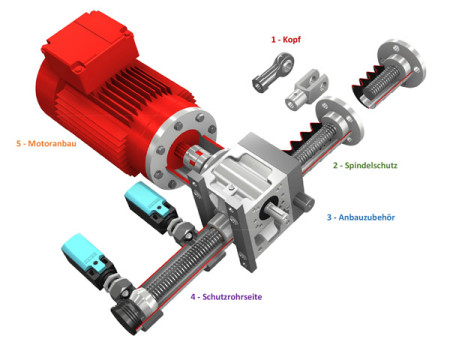

Szeroki wybór akcesoriów dźwigników śrubowych MJ/BJ:
  • ES – wyłączniki krańcowe,
  • FB – osłona mieszkowa śruby,
  • SF -osłona spiralna śruby,
  • BL – łapy montażowe,
  • KP – płyta kardana,
  • SFK – obrotowe łapy do płyty kardana,
  • Nowość: przegub kardana z adapterem czopowym,
  • KAD/KAN – adapter kardana dla nakrętki ruchomej po śrubie,
  • MKS/MKN – wspornik nakrętki ruchomej po śrubie,
  • GX/GXZ – elastyczny wał dystansowy ze sprzęgłami kłowymi,
  • ALRP – aluminiowy wał dystansowy ze sprzęgłami kłowymi,
  • VR – dystansowy wał kardana ze sprzęgłami kłowymi,
  • Podpory wałów dystansowych łożyskowane DIN736,
  • RP – sprzęgła kłowe,
  • MG – adaptery silnik,
  • HR – pokrętła ręczne,
  • przekładnie kątowe wielowałowe,
  • silniki elektryczne z hamulcami, wentylatorami, enkoderami, z termistorami.
Opcjonalne wykonania dźwigników śrubowych MJ/BJ:
  • wykonania antykorozyjne,
  • wykonania obudowy ze stali nierdzewnej V2A/V4A,
  • wykonania przeciw wybuchowe Ex dla stref zagrożonych wybuchem
  • możliwe są inne rodzaje smarowania przekładni śrubowych np. olejem
Opcjonalne wykonania śrub dla dźwigników śrubowych MJ/BJ:
  • KGT – Śruba kulowa
  • GRT – Napęd śrubowy z rolką gwintowaną
  • WGT – Napęd śrubowy z pierścieniem tocznym
  • RPTS – Walcowana precyzyjna śruba pociągowa
  • WTS – Śruba pociągowa kręcona z końcówką szczytową
Zakończenie śruby dźwignika śrubowego MJ/BJ:
  • FP – płyta kołnierzowa,
  • FPL – łożyskowana płyta kołnierzowa
  • GE – wał gwintowany
  • GK – głowica przegubu męskiego
  • GS – głowica przegubu widełkowego
  • KGK – głowica przegubu kulowego w wersji A i B
  • Z – pełny gładki wał
