Przekładnie bezstopniowe - wariatory MR firmy Planetroll

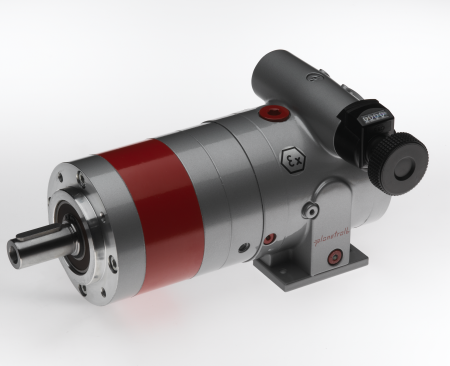

Wariatory Plaromaster – przekładnie bezstopniowe MR firmy Planetroll z płynną regulacją prędkości obrotowej od 0 do 1200obr/min z pełnym momentem obrotowym. Wykonywane są zgodne z wymaganiami ATEX

Właściwości przekładni bezstopniowych – wariatorów MR:

• Szeroki zakres prędkości obrotowej od 0 do 1200 obr/min
• W zakresie mocy od 0,027 do 11,0kW
• Wysoki momenty obrotowe już od zerowej prędkości obrotowej
• 7 grup wielkości MRV, MR1, MR3, MR5, MR7, MR9, MR11
• Długi okres użytkowania
• Wysoka żywotność i niezawodność produktu
• Nie ma konieczności przeprowadzania badań kontrolnych przekładni
• Nie ma konieczności stosowania silników w osłonie ognioszczelnej Exd  w strefie 1 i 21
• Nie wymaga stosowania dodatkowo silników EEXd (ciśnieniowo zamkniętych) do regulacji prędkości obrotowej, wystarczą zwykłe silniki EEX
• Zgodność ze standardami GMP, FDA i USDA-H1
• Możliwość regulacji prędkości obrotowej n2=zero do n2=max
• Wysoki moment startowy od zerowej prędkości
• Dostępne wykonanie bez silikonowe
• Odpowiednie dla niskich temperatur (wykonanie opcjonalne)
• Precyzyjna i powtarzalna nastawa prędkości
• Możliwość nastawy prędkości podczas postoju
• Ręczna nastawa prędkości lub elektryczna
• Liniowe charakterystyki – moc transmisyjna proporcjonalna do momentu obrotowego
• Bezpoślizgowe przenoszenie napędu
• Brak tarcia wewnątrz przekładni.
• Transmisja momentowo-obrotowa  dzięki elasto-hydrodynamicznemu efektowi
• Mechaniczne i elektryczne elementy kontrolne
• Niski szum i niskie wibracje podczas pracy
• Wał wejściowy i wyjściowy są współosiowe i mają ten sam kierunek obrotów
• Ruch obrotowy zgodnie i przeciwnie do ruchu wskazówek zegara
• Montaż w dowolnej pozycji
• Z dodatkową przekładnią można osiągnąć momenty 50,000Nm
• Dla stref ATEX 1 lub 21 (odpornych na wybuch) wariator MR Plaromaster wymaga aby silniki zastosowane przy ATEX były tylko z systemem anty zapłonowym dla aplikacji w strefie 1
• Wyjście wariatora MR Plaromaster może być połączone z wieloma redukcyjnymi czy transmisyjnymi przekładniami w wykonaniu antywybuchowym. Z tego powodu jest możliwość zredukowania prędkości na wyjściu wariatora, oraz zwiększenia odpowiednio momentu obrotowego.
• Można łączyć z większością standardowych silników IEC, z silnikami NEMA, oraz innymi typami silników.

Obszary zastosowań przekładni bezstopnowych – wariatorów MR:

• wyrób mieszalników i mieszarek
• wyrób aparatury laboratoryjnej
• przemysł pompowy
• przemysł chemiczny
• przemysł petrochemiczny
• przemysł spożywczy
• przemysł farmaceutyczny
• przemysł tworzyw sztucznych
• przemysł maszyn  rolniczych
• przemysł opakowaniowy i maszyn pakujących
• linie technologiczne
• konstrukcje pras dociskowych

Procesy w który wykorzystuje się przekładnie bazstopniowe – wariatory MR:

• mieszanie
• dozowanie
• napędy pomp
• transportowanie
• dyspersyjność
• nawijanie / skręcanie
• kruszenie / mielenie
• żywienie
• cięcie
• pakowanie
• odwirowywanie

Sterowanie prędkością obrotową przekładnią bezstopniową – wariatorem MR:

• pokrętło wariatora HRN

Pokrętło ręczne (pokrętło sznurkowe) MRV – MR7
Pokrętło ręczne szprychowe MR9 i MR11
Wykonanie standardowe bez wyświetlacza

• pokrętło wariatora HVK

Pokrętło ręczne (pokrętło sznurkowe) MRV do MR7
Pokrętło ręczne szprychowe MR9 i MR11
Wykonanie z wyświetlaczem
Bardzo precyzyjną, powtarzalną regulację prędkości wyjściowej wariatora można uzyskać w całym zakresie prędkości, stosując wielokierunkowy wskaźnik położenia HVK.
MR9 i MR11 są wyposażone w ręczne koło szprychowe.
Koła ręczne szprychowe HRN i HVK do wariatorów prędkości o rozmiarach MR9 i MR11 są wykonane z aluminium.
Wyświetlacz: duża skala: 0 – 12 ze skalowaniem, precyzyjna skala: 0 – 100 ze skalowaniem
Pokrętło ręczne: HRN czarne, tworzywo sztuczne (aluminium), pyło i wodoodporne
obudowa: czarna, z poliamidu 6.6, odporna na uderzenia, z okienkiem

• pokrętło wariatora HRS

Ten element sterujący umożliwia odczyt ustawionej pozycji za pomocą wskazówki i skali umieszczonej wewnątrz pokrętła.
Ten element sterujący HRS (grawitacyjny wskaźnik położenia) nadaje się wyłącznie do montażu wariatora prędkości z poziomym wałem regulacyjnym.
Wskaźnik położenia: pyłoszczelny
Kierunek obrotu w prawo: wartości rosnące
Skala standardowa: 0-6 ze skalowaniem, 0-12 ze skalowaniem
Pokrętło ręczne: HRS, odlew aluminiowy
Opcje: specjalne wagi, wyświetlacz ze szkła mineralnego, 2 wskazówki, wodoodporny

• pokrętło wariatora FGK

FGK = Sterowanie zdalne za pomocą wału napędowego, przyłącze wg. zgodnie z DIN 808, przesunięcie kątowe max. 30°

• pokrętło wariatora FBW

FBW = Sterowanie zdalne za pomocą wałka giętkiego, przyłącze wg. zgodnie z DIN 75 532.

• element sterujący: pilot elektryczny EFB

Napięcie robocze 230 lub 400 V, 50/60 Hz
Ten elektryczny pilot zdalnego sterowania składa się z silnika synchronicznego i sprzęgła bezpieczeństwa jako ogranicznika momentu obrotowego. Standardowy czas ustawiania wynosi 24 sekundy dla pełnego zakresu ustawień prędkości.
Ten elektryczny pilot zdalnego sterowania dla rozmiarów MR7, MR9 i MR11 składa się z silnika trójfazowego i sprzęgła bezpieczeństwa jako ogranicznika momentu obrotowego. Standardowy czas ustawiania wynosi 24 sekundy dla pełnego zakresu ustawień prędkości.

Opcje dla wszystkich pilotów:
Ustawienie czasu 6, 12, 24, 60, 120 sekund. Wszystkie silniki elektryczne zdalnie sterowane mogą być dostarczone zgodnie z art. zgodnie z ATEX 95 dla stref 1 i 21.
Specjalne napięcia robocze dla EFB na zamówienie
