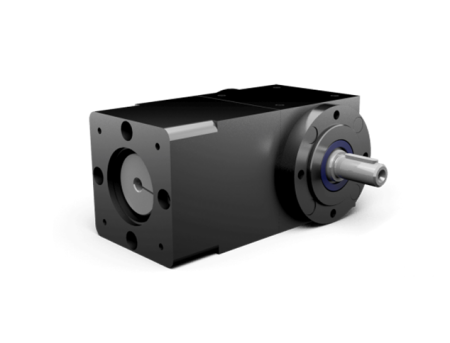

Kątowe przekładnie stożkowe VC firmy ATEK z adapterem

Wielowałowe przekładnie stożkowe. Przełożenia 1:1, 1,5:1, 2:1, 3:1, 4:1, 5:1, 6:1. Max. moment przyspieszeniowy na wyj. 700Nm. Luz obrotowy 6-30 arcmin. Z adapterem i sprzęgłem do serwosilnika

Przełożenia 1:1, 1,5:1, 2:1, 3:1, 4:1, 5:1, 6:1. Max. moment przyspieszeniowy na wyj. 700Nm. Luz obrotowy < 30 arcmin, zredukowany < 6 – 10arcmin. 6 grup wielkości od 65 do 200mm. Max obroty na wej. 6000obr/min. Sprawność 94 – 97%. Obudowa z żeliwa lub nierdzewna. Z kołnierzem i sprzęgłem dopasowanym do serwosilnika.

• uzębienie przekładni kątowych wielowałowych: spiralne, hartowane
• luz obrotowy < 20 minut kątowych, zredukowany 6-10 arcmin
• wysoka sprawność 94 – 97%
• klasa ochrony IP54
• uszczelnienie NBR
• temperatura otoczenia od -10 do +90 stopniC
• z adapterem silnika: kwadratowym kołnierzem adaptacyjnym i sprzęgłem zaciskowym do montażu serwomotorów w standardzie IEC, silników krokowych NEMA
• różne rodzaje smarowania w zależności od aplikacji

Opcjonalne wykonania kątowych przekładni VC z adapterem:

• luz obrotowy S2 < 10 minut kątowych
• luz obrotowy S1 < 6,0 minut kątowych
• luz obrotowy S0 < 4,0 minut kątowych
• w obudowie ze stali nierdzewnej – wykonanie HDV
• wykonanie bryzgoszczelne i kurzoszczelne
• uszczelnienie FKM VITON
• klasa ochrony IP56
• specjalne lakierowanie dla przemysłu spożywczego
• wał wyjściowy ze stali nierdzewnej

Formy wałów wyjściowych przekładni kątowych Atek:

• pełny wał z klinem
• wał drążony gładki z pierścieniem zaciskowym
• wał drążony z wpustem
• wielowpust

Różne rodzaje sprzęgieł przekładni kątowych VC:

• do wałów gładkich: KN  sprzęgło z piastą zaciskową
• do wałów gładkich: SN  piasta sprzęgła z pierścieniem napinających
• do wałów z klinem: KNN  piasta zaciskowa z rowkiem
