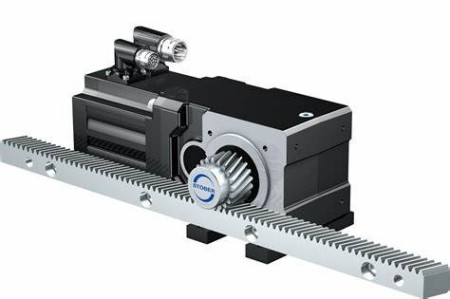

Kątowe serwomotoreduktory stożkowe KL-EZ firmy STOBER

Kątowe przekładnie stożkowe KL z serwosilnikami EZ z enkoderami. Przełożenia 4:1, 8:1, 16:1, 32:1. Max. momenty 11 – 65 Nm. Luz obrotowy 16 – 25 arcmin.

Kątowe przekładnie stożkowe KL z serwosilnikami EZ z enkoderami. Przełożenia 4:1, 8:1, 16:1, 32:1. Max. momenty 11 – 65 Nm. Luz obrotowy 16 – 25 arcmin. Sprawność 97 %. Elektryczne silniki synchroniczne w zakresie mocy 0,29 – 2,2 kW ze sprzężeniem zwrotnym. Opcjonalnie z hamulcem, wentylatorem, jednokablowe z EnDat3.0.

Właściwości przekładni stożkowych KL:

  • Cichobieżne – dzięki spiralnemu uzębieniu kół zębatych przekładni
  • Precyzyjne – standardowy i zredukowany luz obrotowy
  • Brak błędów pozycjonowania – przełożenie w postaci ułamka
  • Bezobsługowe – nie wymagają wymiany oleju
  • Pozycja pracy do określenia przy zamówieniu
  • Wzmocnione łożyskowanie wału wyjściowego – na zapytanie
  • Temperatura otoczenia od 0 °C do 40 °C (inny zakres temperaturowy na zapytanie)
  • Standardowo wypełnione smarem syntetycznym CLP HC ISO VG 150,
  • Opcjonalnie mineralny do użytku w przemyśle spożywczym, napojów i farmaceutycznym
  • Maksymalna dopuszczalna temperatura przekładni (na powierzchni przekładni) ≤ 80 °C
  • Klasa ochrony IP65 opcjonalnie IP66
  • Uszczelnienie na wyjściu przekładni standardowo NBR, opcjonalnie FKM.
  • W przypadku cyklu pracy > 60% i wyższych temperatur otoczenia zalecamy promieniowe pierścienie uszczelniające wału wykonane z FKM na wyjściu.
  • Obudowa z żeliwa
  • Standardowo lakierowana na kolor czarny RAL9005 (inne kolory na zapytanie)
  • Opcjonalnie z serwosilnikiem LM lub z adapterem ME/MEL i sprzęgłem pod serwosilniki dostępne na rynku
  • Opcjonalnie z hamulcem bezpieczeństwa w adapterze przekładni MB

Właściwości serwosilników EZ:

  • elektryczne silniki synchroniczne z magnesami trwałymi
  • do wyboru sprzężenia zwrotne: enkodery absolutne EnDat 2.1/2.2/3.0, resolwer
  • złącza wtykowe dowolnie obrotowe
  • temperatury otoczenia od -15° C do +40° C
  • standardowo w klasie ochrony IP56, opcjonalnie IP66
  • klasa temperaturowa F (155)
  • opcjonalnie jednokablowe rozwiązanie OCS z enkoderem absolutnym EnDat 3.0
  • elektroniczna tabliczka znamionowa dla szybkiego rozpoznania parametrów serwosilnika
  • opcjonalnie z wentylatorem, który może zapewnić 30% wzrost momentu obrotowego
  • opcjonalnie z elektromagnetycznym hamulcem bezpieczeństwa
  • certyfikaty CE, UKCA, opcjonalnie cURus
  • standardowo zintegrowany termistor PTC, opcjonalnie czujnik temperatury KTY
  • standardowo w kolorze czarnym RAL9005, opcjonalnie każdy kolor RAL

Współpraca z serwonapędami:

  • standardowo SDS5000, MDS5000, SI6 / SC6, SD6 firmy STOBER
  • opcjonalnie Acopos firmy B&R
  • opcjonalnie AX5000 firmy Beckhoff
  • opcjonalnie AKD, S300, S400, S600 firmy KOLLMORGEN
  • opcjonalnie Sinamics S120 firmy SIEMENS

Opcjonalne wykonanie serwomotoreduktorów stożkowych:

  • z hamulcem 24 [V(DC)]
  • z obcym chłodzeniem (wentylatorem)
  • z modułowym kołem zębatym firmy ATLANTA na wale wyjściowym przekładni
  • z olejem Mobil CIBUS 150/220 dla przemysłu spożywczego, do maszyn spożywczych, z dopuszczeniem NSF H1

Różne formy wykonania wałów wyjściowych kątowej przekładni stożkowej:

P -pełny wał z klinem
G – pełny gładki wał
V2 – pełny wał z klinem z dwóch stron
A – wał drążony z wpustem
S – wał drążony gładki z pierścieniem zaciskowym (połączenie bezluzowe)
SSV – wał drążony gładki z pierścieniem zaciskowym i osłoną (połączenie bezluzowe)

Różne formy mocowania przekładni stożkowej:

F – kołnierz okrągły
N – łapy
G – średnica koła podziałowego
D – ramię reakcyjne
