Decydując się na montaż systemu fotowoltaicznego stajemy przed koniecznością wyboru nie tylko wykonawcy, ale też technologii, w jakiej wykonane ogniwa zastosujemy. I o ile czasem wybór instalatora mocno ogranicza typ ogniw, z jakimi pracuje, warto z wyprzedzeniem wiedzieć jakie są pomiędzy nimi różnice, by dobrać taką technologię, jaka nam najbardziej odpowiada. Niewątpliwie wiedza ta uchroni nas też przed błędami, albo przed wykonawcami, którzy będą nieco mijać się z prawdą, nadmiernie zachwalając swoje moduły.

Technologie krzemowe ogniw fotowoltaicznych na rynku

Podział ogniw wykorzystywanych w fotowoltaice

Zasadniczo, mówiąc o panelach fotowoltaicznych, instalowanych, czy to na wielkopowierzchniowych farmach, czy też na dachach w ramach mikroinstalacji, mamy na myśli przede wszystkim ogniwa tzw. pierwszej generacji, a więc panele krzemowe. Wskazanie, że jest to pierwsza generacja, automatycznie nasuwa pytanie o generacje kolejne - i całkiem słusznie. Można już mówić o technologiach drugiej i trzeciej generacji, ale w praktyce, decydując się na wszelkiego rodzaju standardowe rozwiązania, będziemy zawsze sięgać po pierwszą generację.

Nie oznacza to bynajmniej, że panele tego typu są gorsze. Wręcz przeciwnie, mają one wysoką wydajność, wynikającą z technologii rozwijanych od wielu lat. To właśnie wśród nich znajdziemy modele o najwyższych parametrach. Wbrew pozorom ogniwa nowszych generacji zazwyczaj wcale nie są bardziej skuteczne, ale za to mają inne zalety:

  • są cieńsze;
  • nierzadko tańsze w produkcji;
  • można je instalować w zupełnie inny sposób, np. poprzez integrację z elewacją budynku lub dachem. Niestety, przy okazji zazwyczaj bywają mniej trwałe.

Druga generacja to przede wszystkim ogniwa z krzemu amorficznego, a także ogniwa z arsenku galu, tellurku kadmu, mieszaniny miedzi, indu, galu i selenu, ogniwa wielozłączowe i inne konstrukcje cienkowarstwowe. Do ogniw nowej generacji (trzeciej lub czwartej, zależnie jak liczyć) zaliczają się m.in. opracowane i produkowane w Polsce ogniwa perowskitowe, które drukowane są na folii PET. Stanową cienkie, elastyczne, całkiem wydajne i lekkie rozwiązanie, które można instalować praktycznie gdziekolwiek, nawet np. w roli żaluzji słonecznych. Aktualnie są jednak instalowane dopiero głównie w ramach projektów pilotażowych

Rodzaje ogniw pierwszej generacji

Wśród ogniw pierwszej generacji należy przede wszystkim dokonać podziału na dwie podgrupy. Pierwsza z nich obejmuje ogniwa z krzemu monokrystalicznego - a więc droższe i bardziej wydajne. Druga grupa to ogniwa polikrystaliczne - mniej wydajne, ale też istotnie tańsze.

Powód dla którego ogniwa monokrystaliczne są droższe jest bardzo prozaiczny - wymagają zastosowania dużych, jednolitych kryształów, pociętych do rozmiarów ogniwa. Budowa takich kryształów krzemu jest kosztowna, wymaga bardzo zaawansowanych metod i niezwykle precyzyjnego utrzymywania parametrów pracy maszyn produkcyjnych. Równomierna struktura krzemowych płytek podłożowych (nazwanych potocznie waflami) zapewnia idealne warunki do tworzenia struktur półprzewodnikowych i wychwytywania fotonów. To właśnie takie ogniwa latają w kosmos na satelitach i wszystkich innych urządzeniach wymagających zasilania energią słoneczną. W warunkach laboratoryjnych skuteczność tych ogniw potrafi przekraczać 40% (w wariantach wielozłączowych, czasem zaliczanych do nowszych generacji), co jest niezwykle dobrym wynikiem. W praktycznej pracy uzyskują istotnie ponad 20%.


Charakterystyczny niebieski kolor i ślady nieregularnej struktury krystalicznej to cechy rozpoznawcze ogniw polikrystalicznych (fot. Depositphotos)

Ogniwa krzemowe polikrystaliczne są tańsze, gdyż produkcja płytek podłożowych do nich jest znacznie prostsza. Wystarczy by krzem uległ krystalizacji i był odpowiednio czysty (zazwyczaj na poziomie 99,9999%), ale nie ma potrzeby dbać, by całość stanowiła jeden wielki kryształ. Niestety, nieidealna struktura prowadzi do zmniejszenia efektywności wychwytywania fotonów i zamieniania ich na energię elektryczną.

Jeden od drugiego rodzaju ogniwa jest bardzo łatwo odróżnić. Modele monokrystaliczne mają jednolitą barwę, najczęściej niemal czarną. Ogniwa polikrystaliczne są najczęściej bardziej niebieskie i z bliska widać ich specyficzną strukturę - wyglądają jakby były złożone z licznych, losowo ułożonych wielokątów różnych rozmiarów.

Budowa krzemowego ogniwa fotowoltaicznego

Typowe (jednozłączowe) krzemowe ogniwo fotowoltaiczne składa się z kilku warstw. Główną część w przekroju stanowi płytka podłożowa - krzem, niezależnie czy monokrystaliczny, czy polikrystaliczny, odpowiednio domieszkowany. Od spodu jest pokryty warstwą elektrody, a więc metalem (np. srebrem, aluminium, lub stopem srebra z aluminium), od góry pokrywa go kilka warstw. Bezpośrednio na głównej warstwie znajduje się również krzem, ale domieszkowany w inny sposób, dzięki czemu pomiędzy tymi warstwami powstaje tzw. złącze półprzewodnikowe p-n. Jest ono kluczowe dla uzyskiwania przepływu prądu, a więc by ogniwo pracowało jako urządzenie elektryczne. Zaraz nad wierzchnią warstwą krzemu układa się bardzo cienką warstwę antyrefleksyjną, a następnie przednią elektrodę. Elektroda przednia, czasem zamiast z aluminium czy srebra, jest układana z przezroczystego tlenku indu-cyny, dzięki czemu przepuszcza więcej promieni słonecznych. Typowym układem jest rozmieszczenie na jednym ogniwie dwóch lub trzech równoległych, głównych elektrod (tzw. bussbary), od których prostopadle odchodzą cieńsze elektrody, tzw. palce. Natomiast warstwa antyrefleksyjna zwiększa ilość promieniowania słonecznego, docierającego do wnętrza ogniwa (zapobiega ich odbiciu przez ogniwo).


Budowa ogniwa fotowoltaicznego (fot. Despotphotos)

Budowa panela fotowoltaicznego

Tak zbudowane ogniwa są następnie łączone w panele. Trzeba przy tym zaznaczyć, że samo ogniwo już mogłoby produkować prąd, tylko z braku zamknięcia obwodu, nie ma gdzie on płynąć. Panel składa się po prostu z szeregu ułożonych obok siebie ogniw, których elektrody są ze sobą zlutowane. Na krańcach panelu dolutowuje się już grubsze wyprowadzenia, które pozwalają odprowadzać prąd do zasilanych urządzeń. Choć z elektrycznego punktu widzenia to już kompletny system, tak zbudowany panel nie nadawałby się do montażu ze względu na zbytnią kruchość ogniw. Są one niezwykle cienkie i natychmiast popękałyby przy próbie przykręcenia. Dlatego całość pokrywa się szkłem hartowanym, które nadaje panelowi grubość, a jednocześnie zabezpiecza elektronikę przed uszkodzeniami. Samo szkło jednak nie wystarczy - potrzebna jest jeszcze warstwa uszczelniająca, która chroni półprzewodniki i warstwę metaliczną przed warunkami atmosferycznymi - głównie przed wilgocią i dostępem tlenu. Folię tę, najczęściej wykonaną z poli(etylenu-co-octanu winylu), nazywaną folią EVA (ang.: Etylene-Vinyl Acetate), stosuje się i od góry i od dołu ogniwa, dzięki czemu uszczelnia się też spód. Natomiast na szkło można jeszcze nałożyć kolejne warstwy antyrefleksyjne, sprawiające że będzie przez nie przechodzić więcej światła.

Kompromisy, czyli warianty technologii

Realna moc uzyskiwana z paneli fotowoltaicznych wynika z szeregu czynników konstrukcyjnych i warunków zewnętrznych. Aby przygotować panel do pracy z jak najlepszymi parametrami, konstruktorzy podejmują liczne decyzje, które w praktyce są kompromisami, w efekcie czego prawie zawsze poprawienie jednego parametru uzyskujemy kosztem innej cechy.

Jednym z przykładów takiego kompromisu jest liczba tzw. bussbarów, czyli głównych elektrod, zbierających ładunki z ogniw. Im elektrody szersze i im szersze biegnące od nich palce, tym mniejsza rezystancja ogniwa. Podobnie, im tych bussbarów jest więcej, tym krótsze są palce, przez co ich stawiany opór elektryczny jest mniejszy. Warto przy tym zaznaczyć, że cienkie palce czasem ulegają uszkodzeniu, przez co przestają zbierać ładunek z danego obszaru ogniwa, wyłączając tym samym tę fragment z pracy. Im więc połączeń jest więcej, są szersze, krótsze i gęściej ułożone, tym większa odporność na uszkodzenia, a więc i lepsza trwałość panelu. Niestety, elektrody przysłaniają światło, negatywnie wpływając na ilość fotonów, docierających do wnętrza ogniwa i podlegających zjawisku fotoelektrycznemu. Dlatego konstruktorzy muszą arbitralnie wybierać, jaki rozkład elektrod będzie lepszy. Obecnie uważa się, że wariant z trzeba bussbarami daje lepsze rezultaty niż z dwoma.

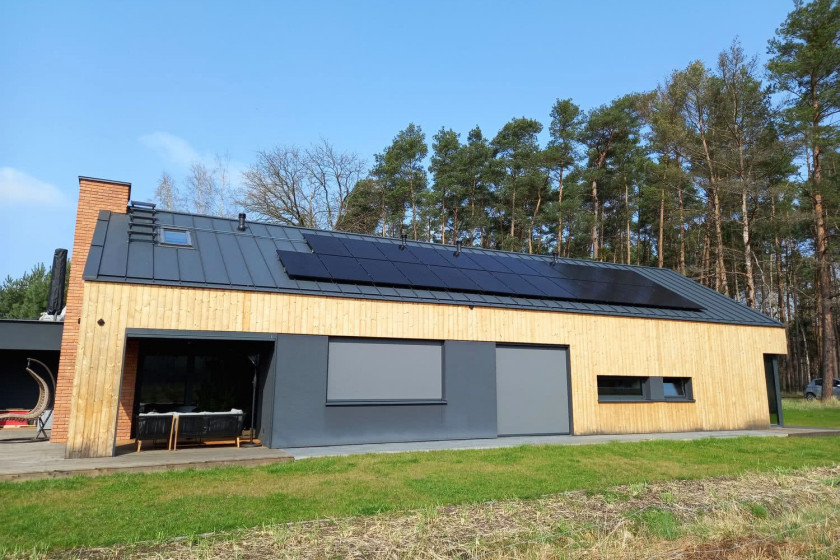

Sposób łączenia ogniw w panelach wpływa zarówno na ich parametry użytkowe jak i sam wygląd (fot. Zeneris Projekty)

Jeszcze lepiej w praktyce radzą sobie panele SmartWire (znane też jako SWCT - Smart Wire Connection Technology), w których zamiast klasycznego lutowania pomiędzy sobą bussbarów, elektrody są nałożone na folię pasywującą w postaci bardzo dużej liczby cienkich włókien. Dodatkową korzyścią z takiego podejścia jest możliwość zmniejszenia temperatury produkcji samego ogniwa do ok. 150°C, podczas gdy lutowanie wymaga punktowego przykładania temperatur rzędu 250°C. Bardzo duża liczba połączeń w takiej siatce również poprawia odporność panelu na mikropęknięcia

Alternatywą jest zmiana struktury półprzewodnikowej ogniw tak, by kontakty, zarówno dodatnie, jak i ujemne, znajdowały się po tylnej stronie (ogniwa IBC - Interdigitated Back Contact). Wtedy należy tylko odpowiednio ułożyć elektrody na spodzie, a wierzchnia warstwa panelu pozostaje jednolita i niczym nie przysłonięta. Niestety, wadą tego rozwiązania jest szybsza degradacja panelu, związana z występowaniem wysokich napięć pomiędzy ramą a półprzewodnikiem. Spada w ten sposób też moc panelu i konieczne jest odpowiednie uziemienie bieguna dodatniego oraz adekwatny falownik.

Ogniwa połowiczne (połówkowe)

Jedną z zasad, którą przyjął przemysł fotowoltaiczny jest jednolity rozmiar ogniw. Standardowo jest to 156 x 156 mm, przy czym często modele monokrystaliczne mają ścięte rogi, a są też ogniwa o zupełnie niekwadratowych kształtach. Zdarza się jednak, że dane ogniwo ulega uszkodzeniu i przestaje działać. Ponieważ ogniwo, które częściowo zbiera ładunki, ale nie może ich poprawnie odprowadzić, jest w stanie się bardzo nagrzewać, albo wprowadzać opór w szereg przenoszących prąd elektrod, stosuje się w budowie paneli diody, które w takiej sytuacji sprawiają, że dane ogniwo się w praktyce wyłącza w bezpieczny sposób. Niestety, to sprawia, że nawet małe uszkodzenie, czy np. przysłonięcie wpływa na większy obszar niż można przypuszczać. Gdyby ogniwa były mniejsze, każda usterka tego typu byłaby mniejszym problemem - dlatego część producentów stosuje ogniwa half-cut, których jeden z wymiarów jest o połowę mniejszy niż drugi. Ogniwa te łączy się ze sobą normalnie, ale cały panel dzieli się na dwie sekcje, górną i dolną. W efekcie, częściowe zacienienie modułu znacząco mniej wpływa na działanie całego panelu.

Drobne różnice w konstrukcjach

Istnieją jeszcze inne odmiany ogniw, które różnią się między sobą szczegółami konstrukcyjnymi, przede wszystkim w ułożeniu warstw lub sposobie ukształtowania i pokrycia warstw frontowych. Przykładowo, ogniwa PERC (Passivated Emmiter Rear Cell) mają pasywowaną tylną ściankę, tj. tylna strona jest dodatkowo pokrywa warstwą refleksyjną, która powoduje odbicia części promieniowania i przekierowanie ich z powrotem do półprzewodnika.

Innym wariantem są ogniwa z elektrodami typu PERL (Passivated Emmiter Rear Locally diffused cel). Są zbliżone budową do ogniw z elektrodami z tyłu, ale mają część kontaktów na froncie przy innym rozłożeniu warstw o różnym domieszkowaniu.

Warto też wspomnieć o technologii HIT (Heterojunction with Intrinsic Thin layer), a więc takiej, w której warstwa krzemu jest umieszczona pomiędzy dwoma cienkimi warstwami krzemu amorficznego. Poprawia to działanie złącza półprzewodnikowego, a ładunki odbierane są za pomocą przezroczystych tlenków przewodzących. Takie ogniwo jest symetryczne i można je wykorzystać do budowy paneli prawdziwie dwustronnych. Tego typu konstrukcje cieszą się ostatnio coraz większą popularnością, szczególnie w obszarach gdzie wartość gruntu jest wysoka.

Instalacja ogniw dwustronnych

Stosując ogniwa dwustronne warto pamiętać o odpowiednim przygotowaniu podłoża. Słońce padające na ogniwa pod pewnym kątem, zmieniającym się w ciągu doby, będzie niemal zawsze po części trafiało również na obszar pod ogniwami (o ile nie są zamontowane całkowicie płasko). Światło to odbija się tym silniej, im powierzchnia pod ogniwem jest jaśniejsza. Przy pomalowaniu na biało, ilość odbitego światła, które pada na ogniwo od spodu, jest na tyle duża, że szkodą ją tracić. Użycie dwustronnego panelu pozwala korzystać z odbitego światła i sprawia, że ogniwa pracują także, gdy światło pada z mało korzystnego kierunku, a więc np. rano lub wieczorem.


Gdy panele opierają się na osobnej konstrukcji nośnej, a jasne podłoże dobrze odbija światło , założenie paneli dwustronnych może być uzasadnione (fot. Depositphotos)

Podsumowanie

Dobrze jest, gdy użytkownik świadomie wybiera instalowane ogniwa. Wiele wartościowych informacji można uzyskać na stronach producentów, którzy podają różne szczegóły na temat wykorzystywanych technologii. Niestety, szczególnie w przypadku wytwórców działających w Chinach, a to właśnie oni dominują na rynku, nierzadko aspekty technologiczne, jeśli w ogóle są podane, to prezentowane są po chińsku i to w sposób mało usystematyzowany. Dlatego warto popytać polskiego dostawcę czy dystrybutora o szczegóły konstrukcji poszczególnych oferowanych produktów, by zorientować się, czy dane ogniwo lepiej sprawdza się w miejscu, gdzie istnieje duże ryzyko zasłaniania paneli liśćmi, albo gdy wiadomo, że panele będą narażane na silniejsze naprężenia, co może powodować zwiększoną liczbę mikrouszkodzeń, prowadzących do degradacji ogniw.

Marcin Karbowniczek
