Konwertery DC/DC firmy Autronic dla kolejnictwa – cztery nowe modele zgodne z normami EN 50155 i EN 50121-3-2
Firma Autronic, działająca w ramach grupy Fortec i specjalizująca się w produkcji konwerterów DC/DC do zastosowań kolejowych oraz przemysłowych, wprowadza na rynek cztery nowe modele urządzeń. Wszystkie spełniają wymagania norm EN 50155 oraz EN 50121-3-2 i są przeznaczone do pracy w trudnych warunkach środowiskowych charakterystycznych dla infrastruktury i taboru szynowego.
Wspólne cechy konstrukcyjne i zabezpieczenia
Wszystkie nowe modele łączy szereg rozwiązań technicznych. Każdy z konwerterów jest galwanicznie izolowany i obsługuje klasy temperaturowe OT4, ST1 oraz ST2. Materiały płytek PCB (a w wybranych modelach również zalewy) zostały dobrane na podstawie testów palności zgodnie z normą EN 45545-2 (HL 3). Standardowo zastosowane zabezpieczenia obejmują aktywne ograniczenie prądu rozruchowego, aktywną ochronę przed odwrotną polaryzacją oraz zabezpieczenia przed przeciążeniem prądowym (OCP), przepięciem (OVP) i przegrzaniem (OTP). Zintegrowana funkcja podtrzymania napięcia przez 10 ms zapewnia ciągłość pracy podczas krótkotrwałych przerw w zasilaniu.
Istotną zaletą z punktu widzenia projektowania aplikacji jest to, że jeden konwerter obsługuje wszystkie popularne napięcia wejściowe – od znamionowego 24 V do 110 V (±40%) – co upraszcza proces certyfikacji i zatwierdzania wdrożeń u klienta.
Charakterystyka poszczególnych modeli
Model HFC150-W/G
- Moc wyjściowa: 150 W
- Sprawność: 93%
- Spełnia kolejowe wymagania kompatybilności elektromagnetycznej bez potrzeby stosowania zewnętrznych układów filtrujących
- Odprowadzanie ciepła przez konwekcję naturalną wspomaganą kontaktem dolnej powierzchni urządzenia z obudową

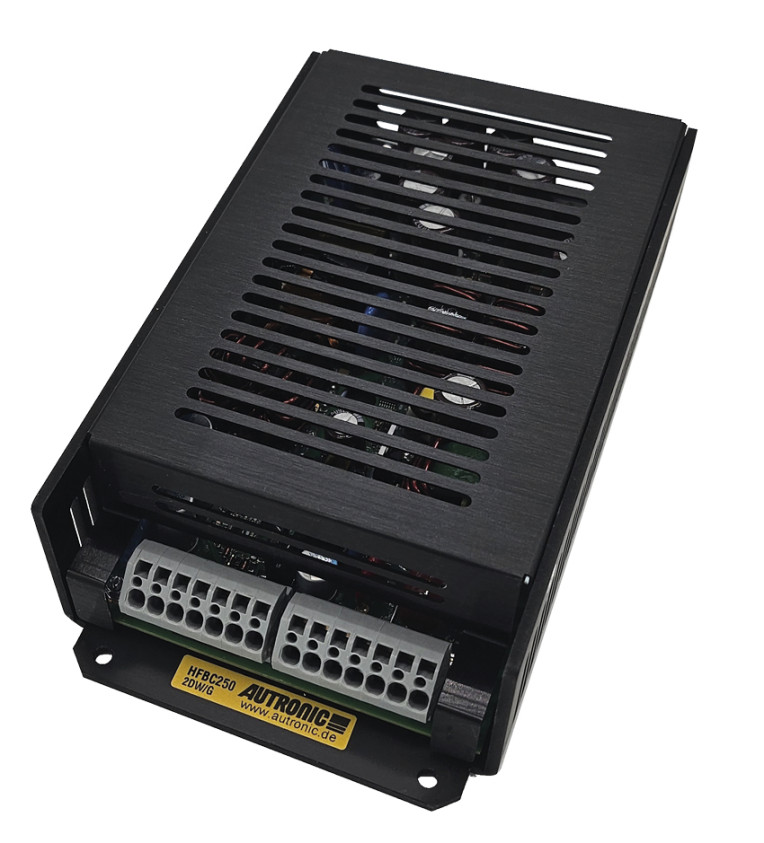

Model HFBC250-2DW/O
- Moc wyjściowa: 250 W (bez deratingu w całym dopuszczalnym zakresie temperatur i napięć wejściowych)
- Sprawność: 91–95%
- Ultraszeroki zakres napięcia wejściowego: 14,4 V – 154 V
- Standardowe napięcia wyjściowe: 12 V, 24 V, 48 V
- Dodatkowe napięcie pomocnicze: 5 V (5 W)
Model HFBC60-W/KS
- Moc wyjściowa: 60 W (dostępny również wariant 100 W)
- Sprawność: do 91%
- Wymiary: 113 mm × 46 mm × 35 mm
- Standardowe napięcia wyjściowe: 5 V, 12 V, 24 V
- Brak konieczności deratingu nawet w ekstremalnych warunkach termicznych
- Zaktualizowana wersja sprawdzonej konstrukcji
Model HFBC500-2D/O
- Moc wyjściowa: 500 W w kompaktowej, płaskiej obudowie dedykowanej m.in. komputerom przemysłowym klasy CompactPCI Serial
- Sprawność: 94–95%
- Zakres napięcia wejściowego: 43 V – 154 V
- Pełna moc 500 W gwarantowana do temperatury +70°C, a przez minimum 10 minut do +85°C
- Do temperatury +55°C praca bez chłodzenia wymuszonego; powyżej tej wartości wymagany przepływ powietrza przekraczający 0,5 m/s
- Potwierdzone testy odporności na wstrząsy i wibracje (EN 61373) oraz odporności na wilgoć i wysoką temperaturę
- Standardowe napięcie wyjściowe: 24 V; inne warianty realizowane na zamówienie
Aspekt środowiskowy
Wysoka sprawność energetyczna na poziomie 91–95% przekłada się na ograniczenie strat energii w postaci ciepła podczas konwersji napięcia. Długa żywotność urządzeń – wynikająca z odporności na wibracje, wstrząsy i skrajne temperatury – zmniejsza częstotliwość wymiany komponentów, a tym samym ogranicza zużycie surowców i ilość generowanych odpadów technicznych.
Podsumowanie
Cztery nowe modele konwerterów DC/DC firmy Autronic – HFC150-W/G, HFBC250-2DW/O, HFBC60-W/KS oraz HFBC500-2D/O – stanowią kompletną ofertę dla projektantów systemów pokładowych i infrastruktury kolejowej. Dzięki zgodności z normami EN 50155 i EN 50121-3-2, wbudowanym zabezpieczeniom oraz szerokiemu zakresowi napięć wejściowych umożliwiają uproszczoną integrację i certyfikację aplikacji, zachowując przy tym wysoką sprawność i niezawodność w wymagających warunkach eksploatacyjnych.
