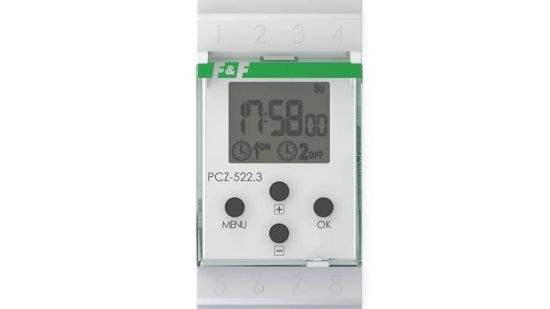

Tygodniowy zegar sterujący PCZ-522 – funkcje, parametry i możliwości konfiguracji
Zegar PCZ-522 to dwukanałowy, programowalny sterownik czasowy przeznaczony do automatycznego załączania i wyłączania urządzeń elektrycznych w instalacjach domowych oraz przemysłowych. Produkt został wycofany ze sprzedaży i zastąpiony modelem PCZ-522.4.
Tryby i cykle pracy
Sterownik operuje w dwóch podstawowych trybach pracy. Tryb automatyczny realizuje zaprogramowane przez użytkownika rozkazy włączenia i wyłączenia odbiorników. Tryb ręczny umożliwia trwałe załączenie lub rozłączenie styku niezależnie od zapisanego programu, a ustawiony stan przekaźnika jest zapamiętywany nawet po zaniku zasilania.
Ustawialny cykl tygodniowy obejmuje siedem dni, od poniedziałku do niedzieli, i pozwala definiować harmonogramy dla pojedynczego dnia tygodnia, dni roboczych (Pn–Pt), weekendów (So–Nd) lub wszystkich dni tygodnia łącznie.
Zegar dysponuje dwoma niezależnie programowalnymi kanałami, z których każdy posiada własną linię programową i niezależny styk wykonawczy sterujący odbiornikiem. Łączna pojemność pamięci wynosi 500 komórek, co odpowiada 125 parom rozkazów włącz–wyłącz na kanał.
Funkcje dodatkowe i konfiguracja
Sterownik jest wyposażony w funkcję automatycznej zmiany czasu z zimowego na letni, z możliwością wyboru strefy czasowej oraz wyłączenia tej funkcji. Dostępna jest również korekcja sekund zegara systemowego realizowana w cyklu miesięcznym, a regulacja kontrastu wyświetlacza LCD zapewnia czytelny odczyt przy różnych kątach widzenia.
Bezprzewodowa konfiguracja przez interfejs NFC umożliwia odczytywanie i zapisywanie ustawień zegara za pomocą telefonu z systemem Android przy użyciu bezpłatnej aplikacji PCZ KONFIGURATOR. Aplikacja pozwala na przygotowanie konfiguracji w trybie offline, szybkie programowanie wielu sterowników z jednego pliku konfiguracyjnego, nadawanie urządzeniom własnych nazw oraz automatyczne tworzenie kopii zapasowych powiązanych z unikalnym identyfikatorem każdego zegara. Należy zaznaczyć, że ze względu na ograniczenia techniczne systemu iOS aplikacja dostępna jest wyłącznie na urządzenia Android z wersją systemu 4.4 lub wyższą oraz wbudowanym modułem NFC. Ze względu na charakterystykę pracy tego modułu, montaż zegara w pobliżu urządzeń emitujących pole elektromagnetyczne – takich jak transformatory czy styczniki – nie jest zalecany.
Dane techniczne
Sterownik zasilany jest napięciem w zakresie 24–264 V AC/DC i pobiera 1,5 W mocy. Element wykonawczy stanowi przekaźnik o maksymalnym prądzie obciążenia 2 × 16 A z konfiguracją styków NO/NC i galwaniczną separacją styku. Maksymalny przekrój przyłącza wynosi 4,0 mm², a moment dokręcający zacisków – 0,5 Nm, co stanowi istotny parametr montażowy dla instalatorów. Dokładność wskazań zegara wynosi 1 s, a dopuszczalny błąd czasu to ±1 s na dobę. Podtrzymanie pracy zegara zapewnia bateria litowa typu 2032 o żywotności 6 lat, z wbudowanym wskaźnikiem poziomu naładowania. Urządzenie pracuje w temperaturze od -20°C do 50°C, montowane jest na szynie 35 mm w obudowie o szerokości dwóch modułów i stopniu ochrony IP20.
Źródło: F&F Filipowski
