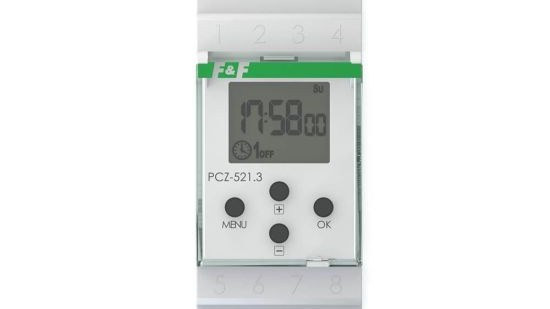

Programowalny zegar tygodniowy PCZ-521 – charakterystyka i funkcje
PCZ-521 to jednokanałowy zegar sterujący przeznaczony do montażu na szynę DIN, służący do automatycznego załączania i wyłączania urządzeń elektrycznych w instalacjach automatyki domowej lub przemysłowej. Urządzenie działa według indywidualnego programu czasowego ustalonego przez użytkownika. Produkt został wycofany ze sprzedaży i zastąpiony przez model PCZ-521.4.
Cykle pracy i tryby sterowania
Zegar realizuje załączenia i wyłączenia w oparciu o pary rozkazów WŁĄCZ-WYŁĄCZ, które mogą być przypisane do konkretnego dnia tygodnia, dni roboczych (poniedziałek–piątek), dni weekendowych (sobota i niedziela) lub każdego dnia tygodnia. Pamięć urządzenia mieści 500 komórek, co odpowiada 250 parom rozkazów WŁĄCZ-WYŁĄCZ.
Zegar pracuje w dwóch trybach. Tryb automatyczny realizuje zaprogramowane rozkazy według ustalonego harmonogramu – jego aktywność sygnalizowana jest odpowiednim symbolem na wyświetlaczu. Tryb ręczny umożliwia trwałe załączenie lub rozłączenie styku z pominięciem programu; stan przekaźnika ustawiony w tym trybie jest zapamiętywany nawet po zaniku zasilania.
Komunikacja NFC i aplikacja PCZ Konfigurator
Zegary serii 3 wyposażone są w moduł komunikacji bezprzewodowej NFC, umożliwiający odczyt i zapis konfiguracji za pośrednictwem telefonu z systemem Android. Do obsługi tej funkcji służy bezpłatna aplikacja PCZ Konfigurator, dostępna w sklepie Google Play. Aplikacja pozwala na przygotowanie konfiguracji w trybie offline, zapis i odczyt ustawień do pliku, szybkie programowanie wielu sterowników przy użyciu jednej konfiguracji, a także automatyczne tworzenie kopii zapasowych powiązanych z unikalnym identyfikatorem każdego urządzenia. Czas i data są ustawiane automatycznie na podstawie zegarka w telefonie.
Warunkiem korzystania z komunikacji NFC jest posiadanie telefonu z modułem NFC oraz systemem Android w wersji 4.4 lub wyższej. Aplikacja nie jest dostępna dla systemu iOS ze względu na ograniczenia techniczne narzucone przez firmę Apple. Ze względu na charakterystykę pracy modułu NFC, nie zaleca się montażu zegara w pobliżu urządzeń emitujących pole elektromagnetyczne, takich jak transformatory czy styczniki.
Dodatkowe funkcje i parametry techniczne
Zegar oferuje automatyczną zmianę czasu z zimowego na letni, z możliwością wyboru strefy czasowej oraz włączenia lub wyłączenia tej opcji. Urządzenie umożliwia podgląd ustawionej daty oraz szczegółów aktualnie wykonywanego programu. Dostępna jest również funkcja korekcji czasowej (comiesięczna korekta sekund) oraz regulacja kontrastu wyświetlacza LCD. Wskaźnik naładowania baterii informuje użytkownika o konieczności jej wymiany.
Zegar zasilany jest napięciem w zakresie 24–264 V AC/DC, a jego element wykonawczy stanowi przekaźnik o konfiguracji 1×NO/NC z maksymalnym prądem obciążenia 16 A. Pobór mocy wynosi 1,5 W, a moment dokręcający zacisków to 0,5 Nm – parametry istotne na etapie projektowania i montażu instalacji. Dokładność wskazań wynosi 1 s, a dopuszczalny błąd czasu to ±1 s / 24 h. Urządzenie pracuje w temperaturze od -20°C do 50°C, zajmuje 2 moduły na szynie 35 mm i posiada stopień ochrony IP20. Czas podtrzymania pracy przez baterię litową CR2032 wynosi do 6 lat.
Źródło: F&F Filipowski
