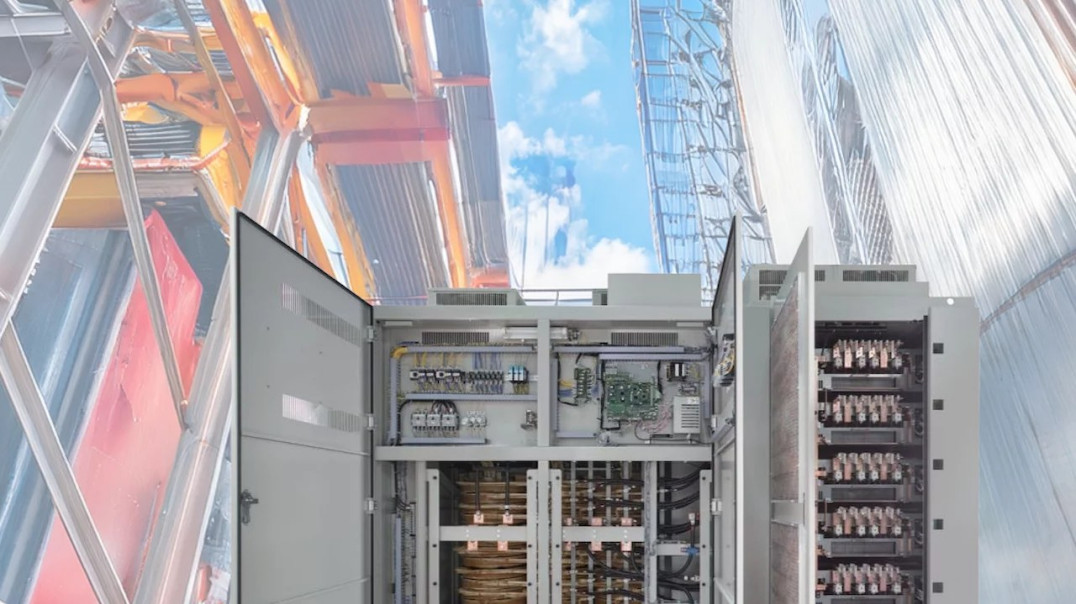

Przetwornice częstotliwości wysokiego napięcia FRENIC4600 FM6e firmy Fuji Electric
Regulacja częstotliwości zasilającej stała się standardowym rozwiązaniem w zakresie ograniczenia poboru energii przez układy napędowe. Przetwornice częstotliwości zapewniają wyższą sprawność całkowitą niż tradycyjne metody regulacji wydatku, takie jak dławienie czy obejście, a krótki okres zwrotu kosztów instalacji czyni je ekonomicznie uzasadnionym wyborem. Firma Fuji Electric oferuje w tej klasie urządzeń model FRENIC4600 FM6e, przeznaczony do zastosowań wysokonapięciowych.
Topologia i parametry elektryczne
Przetwornica FRENIC4600 FM6e zasilana jest napięciem z zakresu od 3,3 kV do 11 kV (50/60 Hz) i zbudowana w topologii 3-poziomowych przetwornic napięciowych PWM. Rozwiązanie to przekłada się na wysoką sprawność całego układu przekraczającą 96%, przy czym napięcie wyjściowe jest równe napięciu wejściowemu. Wysoki współczynnik mocy, dochodzący do 0,95, oraz niska zawartość harmonicznych prądu wejściowego i napięcia wyjściowego pozwalają na zastosowanie standardowego kabla o długości do 1000 m bez dodatkowych filtrów, a także na użytkowanie dotychczasowego silnika klatkowego bez konieczności stosowania izolowanych łożysk.
Zakres regulacji częstotliwości wyjściowej wynosi od 0 Hz do 72 Hz, z opcją rozszerzenia do 200 Hz. Przeciążalność falownika w normalnych warunkach pracy wynosi 110% prądu znamionowego przez 60 sekund.

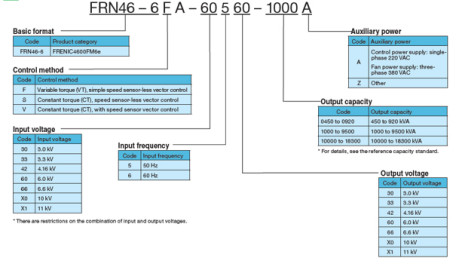

Urządzenie dostępne jest w sześciu wariantach napięciowych z następującymi zakresami mocy nominalnych:
- 3,3 kV – 550–5500 kVA
- 4,16 kV – 700–3200 kVA
- 6 kV – 450–10 000 kVA
- 6,6 kV – 500–11 000 kVA
- 10 kV – 500–16 500 kVA
- 11 kV – 625–18 300 kVA
Serwisowanie i utrzymanie ruchu
Zastosowanie standardowych tranzystorów IGBT na niskie napięcie w systemie plug&play skraca czas przywrócenia przetwornicy do pracy do kilku–kilkunastu minut i obniża koszty napraw. Istotną zaletą topologii 3-poziomowej jest brak konieczności mostkowania uszkodzonej celi – w przeciwieństwie do inwerterów opartych na topologii 2-poziomowej uszkodzoną celę można wymienić w dogodnym momencie, bez natychmiastowego wyłączania urządzenia.
Sterowanie i komunikacja
Przetwornica może pracować zarówno bez sprzężenia prędkościowego (bez enkodera), jak i w układzie zamkniętej pętli z enkoderem, co sprawdza się w zastosowaniach takich jak młyny, kruszarki czy kompresory. Dostępne są również wersje z algorytmem sterowania dla silników synchronicznych w otwartej lub zamkniętej pętli prędkościowej. Diagnostyka i obsługa falownika realizowana jest za pośrednictwem panelu HMI, a do integracji z systemami nadrzędnymi służą interfejsy komunikacyjne obsługujące protokoły ModbusRTU, Profinet lub Profibus-DP.
Przetwornica FRENIC4600 FM6e firmy Fuji Electric to urządzenie wysokonapięciowe charakteryzujące się wysoką sprawnością, szerokim zakresem mocy i elastycznością konfiguracji sterowania. Topologia 3-poziomowa, niskie koszty serwisu oraz zgodność ze standardowym wyposażeniem silnikowym przemawiają za jej zastosowaniem w wymagających procesach przemysłowych. Dystrybutorem urządzeń Fuji Electric na rynkach Polski, Czech i Słowacji jest firma Amtek.
Źródło: Amtek
