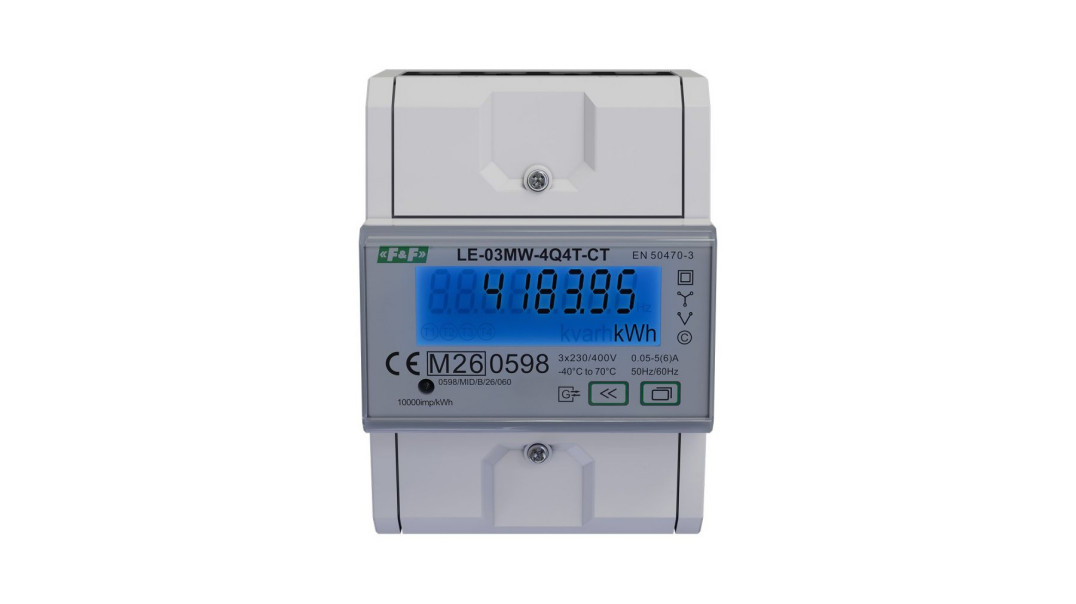

LE-03MW-4Q4T-CT to trójfazowy licznik energii elektrycznej klasy C (0,5%) przeznaczony do pomiaru półpośredniego z wykorzystaniem przekładników prądowych. Urządzenie realizuje dwukierunkowy pomiar energii czynnej i biernej w czterech kwadrantach, obsługuje cztery strefy taryfowe oraz umożliwia zdalny odczyt przez interfejs RS-485 z protokołem Modbus RTU. Posiada certyfikat MID zgodny z dyrektywą 2014/32/EU, co dopuszcza jego zastosowanie do rozliczania kosztów zużycia energii.
Pomiar półpośredni i układ trójfazowy
Licznik pracuje w trójfazowym układzie 3- i 4-przewodowym przy napięciu znamionowym 3 × 230/400 V AC. Pomiar półpośredni polega na podłączeniu urządzenia przez przekładniki prądowe 5 A o maksymalnym przełożeniu 1000:10, co umożliwia zastosowanie go w instalacjach o wyższych prądach bez bezpośredniego podłączenia do mierzonych obwodów. Montaż odbywa się na szynie DIN, a obudowa zajmuje szerokość 4 modułów (71,5 mm).
Dwukierunkowy i czterokwadrantowy pomiar energii
Licznik oddzielnie rejestruje energię czynną pobraną z sieci (AE+) oraz oddaną do sieci (AE-), co czyni go odpowiednim do instalacji, w których kierunek przepływu energii może się zmieniać – w szczególności w układach z instalacją fotowoltaiczną lub magazynem energii. Urządzenie może również pełnić funkcję podlicznika dla wydzielonego lokalu, obwodu lub odbiornika trójfazowego.
Pomiar energii biernej obejmuje cztery kwadranty (Q1–Q4), rejestrując oddzielnie energię indukcyjną i pojemnościową z uwzględnieniem kierunku przepływu. Uzupełnia to obraz przepływów energii w instalacji. Licznik mierzy ponadto moc bierną, moc pozorną i współczynnik mocy, jednak nie realizuje kompensacji energii biernej i nie zastępuje układu wykonawczego przeznaczonego do jej kompensacji.
Cztery strefy taryfowe i wbudowany zegar RTC
Rejestracja energii w czterech strefach taryfowych to kluczowa funkcja wyróżniająca ten model. Za automatyczne przełączanie stref odpowiada wbudowany zegar czasu rzeczywistego (RTC) z podtrzymaniem bateryjnym, który zachowuje prawidłowe wskazanie czasu również podczas zaniku napięcia zasilania – bez konieczności stosowania zewnętrznego zegara taryfowego.
Dobę można podzielić na maksymalnie osiem przedziałów czasowych. Oddzielne harmonogramy mogą obowiązywać w dni robocze, weekendy oraz zdefiniowane dni świąteczne, przy czym pamięć urządzenia pozwala zapisać do 100 takich dni.
Pomiar parametrów sieci i komunikacja zdalna
Oprócz rejestracji energii licznik mierzy następujące parametry sieci:
- napięcia fazowe i międzyfazowe
- prądy poszczególnych faz
- częstotliwość
- moc czynna (z podziałem na poszczególne fazy)
- moc bierna (z podziałem na poszczególne fazy)
- moc pozorna (z podziałem na poszczególne fazy)
- współczynnik mocy
- zapotrzebowanie na moc (z podziałem na poszczególne fazy)
Dane dostępne są lokalnie na podświetlanym wyświetlaczu LCD lub zdalnie przez interfejs RS-485.
Port RS-485 z obsługą protokołu Modbus RTU umożliwia włączenie licznika do kompatybilnej magistrali komunikacyjnej i integrację z systemami monitorowania, rejestracji danych, automatyki budynkowej (BMS) lub SCADA, takimi jak Meternet czy Fox. Integracja wymaga obsługi protokołu Modbus RTU oraz mapy rejestrów urządzenia.
Licznik wyposażono dodatkowo w pomocniczy licznik energii z funkcją RESET, umożliwiający odrębny pomiar od wybranego momentu bez ingerencji w główne rejestry, oraz w wyjście impulsowe SO typu otwarty kolektor, sygnalizujące przyrost zużycia energii czynnej i współpracujące z urządzeniami wyposażonymi w wejścia zliczające impulsy. Ustawienia urządzenia chronione są kodem PIN.
LE-03MW-4Q4T-CT to trójfazowy licznik energii elektrycznej łączący pomiar półpośredni z przekładnikami prądowymi, dwukierunkową rejestrację energii czynnej i biernej w czterech kwadrantach, obsługę czterech stref taryfowych z wbudowanym zegarem RTC oraz komunikację Modbus RTU przez RS-485. Certyfikat MID dopuszcza jego stosowanie do rozliczania kosztów zużycia energii. Urządzenie objęte jest 5-letnią gwarancją producenta.
