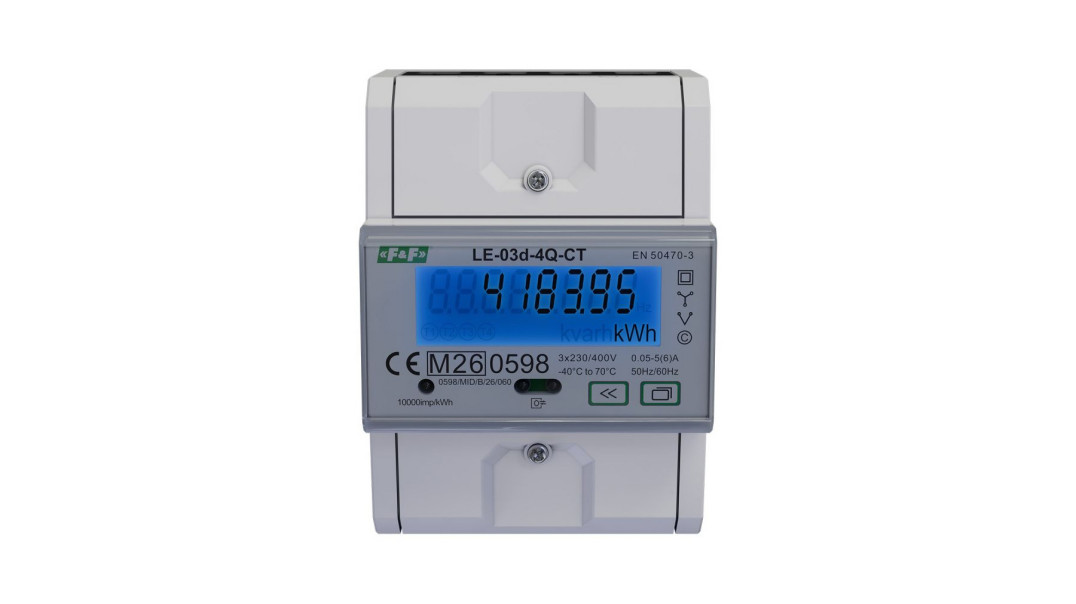

Trójfazowy licznik energii elektrycznej LE-03d-4Q-CT do pomiarów półpośrednich
Urządzenie LE-03d-4Q-CT to profesjonalny, trójfazowy licznik energii elektrycznej zaprojektowany do pracy w układach półpośrednich z wykorzystaniem przekładników prądowych. Przyrząd charakteryzuje się wysoką precyzją pomiarową oraz możliwością rejestracji przepływów energii v obu kierunkach, co czyni go optymalnym rozwiązaniem dla nowoczesnych systemów energetycznych, w tym instalacji prosumenckich.
Precyzja pomiarowa i certyfikacja rozliczeniowa
Licznik spełnia rygorystyczne wymagania dyrektywy MID 2014/32/EU (certyfikat 0598/MID/B/26/060), co oficjalnie dopuszcza go do stosowania w roli podlicznika służącego do rozliczeń finansowych za zużytą energię. Wysoka klasa dokładności C (0,5%) dla energii czynnej gwarantuje rzetelność gromadzonych danych i wiarygodność pomiarów. Przyrząd jest przystosowany do montażu na standardowej szynie DIN, zajmując szerokość czterech modułów (71,5 mm). Bezpieczeństwo wprowadzonych ustawień zapewnia zabezpieczenie kodem PIN, a trwałość rozwiązania potwierdza pięcioletni okres gwarancyjny producenta.
Zaawansowana analiza parametrów sieci i energii
Kluczową cechą modelu LE-03d-4Q-CT jest dwukierunkowy pomiar energii czynnej, który pozwala na niezależną rejestrację energii pobranej oraz oddanej do sieci. Funkcjonalność ta jest niezbędna w układach współpracujących z instalacjami fotowoltaicznymi lub magazynami energii, gdzie kierunek przepływu prądu ulega zmianie. Dodatkowo przyrząd realizuje pełny pomiar czterokwadrantowy energii biernej, uwzględniając składową indukcyjną oraz pojemnościową w czterech kwadrantach (Q1–Q4).
Poza zliczaniem energii, urządzenie monitoruje w czasie rzeczywistym szereg parametrów sieci. Rejestrowane są napięcia fazowe i międzyfazowe, natężenie prądu dla każdej fazy, częstotliwość (dokładność 0,2%), współczynnik mocy oraz moce: czynna, bierna i pozorna (dokładność pomiaru mocy 1%). Licznik oblicza także zapotrzebowanie na moc i prąd, dostarczając szczegółowych informacji o obciążeniu poszczególnych faz, co pozwala na pełną diagnostykę pracy instalacji.
Funkcjonalność eksploatacyjna i integracja
Obsługę urządzenia ułatwia podświetlany, wielofunkcyjny wyświetlacz LCD, na którym prezentowane są wszystkie mierzone wartości. Licznik wyposażono w dodatkowy rejestrator pomocniczy z funkcją zerowania (RESET), który umożliwia monitorowanie zużycia energii w dowolnie wybranym przedziale czasowym bez ingerencji w wskazania rejestrów głównych. Do celów automatyki i zdalnego zliczania służy wyjście impulsowe typu SO, które generuje sygnały przyrostu energii czynnej. Urządzenie jest przystosowane do współpracy z przekładnikami prądowymi o prądzie wtórnym 5 A i maksymalnym przełożeniu wynoszącym 1000:10. Wytrzymałość konstrukcji potwierdzają parametry izolacji na poziomie 4 kV oraz odporność na przeciążenia do 30×lmax przez 10 ms.
Licznik LE-03d-4Q-CT stanowi zaawansowane narzędzie pomiarowe łączące funkcję certyfikowanego urządzenia rozliczeniowego z analizatorem parametrów sieci. Dzięki obsłudze przepływów dwukierunkowych oraz wysokiej klasie dokładności, znajduje on zastosowanie w przemyśle, budynkach komercyjnych oraz w zaawansowanych systemach zarządzania energią.
Źródło: F&F Filipowski
Więcej na www.fif.com.pl
