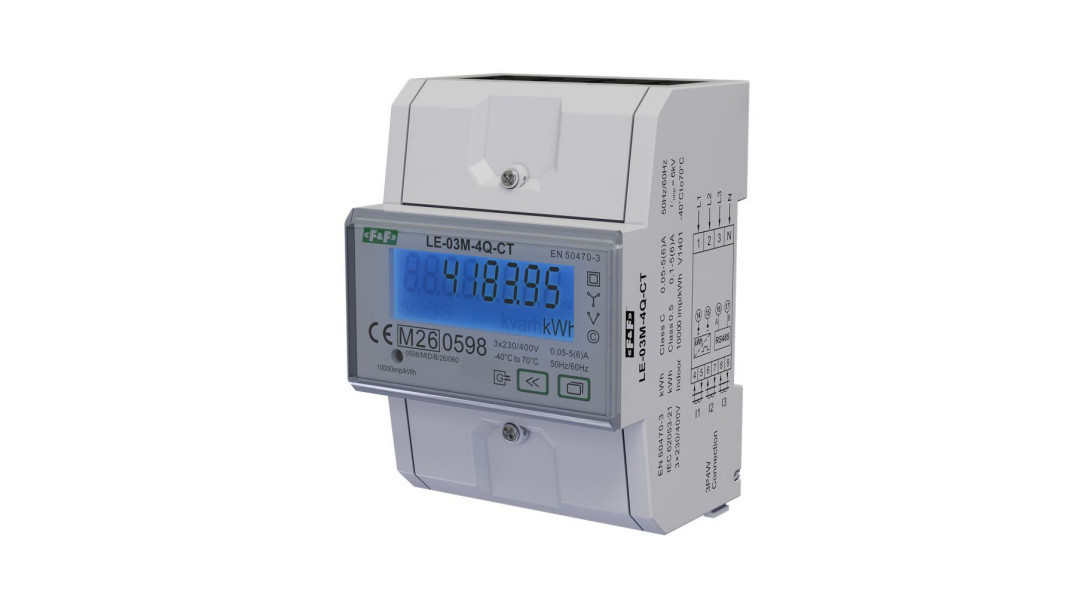

LE-03M-4Q-CT – trójfazowy, czterokwadrantowy licznik energii z pomiarem półpośrednim
LE-03M-4Q-CT to trójfazowy licznik energii elektrycznej przeznaczony do półpośredniego pomiaru z wykorzystaniem zewnętrznych przekładników prądowych 5 A. Urządzenie realizuje dwukierunkowy pomiar energii czynnej oraz czterokwadrantowy pomiar energii biernej, a jego certyfikacja MID uprawnia do stosowania go w rozliczeniach kosztów zużycia energii.
Pomiar energii i parametrów sieci
Licznik rejestruje oddzielnie energię czynną pobraną z sieci i oddaną do sieci. Pomiar energii biernej – indukcyjnej i pojemnościowej – obejmuje cztery kwadranty Q1–Q4, co pozwala uzyskać pełny obraz przepływów energii w instalacji. Dokładność pomiaru energii czynnej odpowiada klasie C (0,5%).
Poza energią urządzenie mierzy napięcia fazowe i międzyfazowe, prądy poszczególnych faz, częstotliwość, moc czynną, bierną i pozorną oraz współczynnik mocy. Oblicza również zapotrzebowanie na moc czynną i bierną, w tym z podziałem na poszczególne fazy. Dane dostępne są lokalnie na podświetlanym wyświetlaczu LCD lub cyfrowo przez interfejs komunikacyjny.
Warto podkreślić, że urządzenie pełni wyłącznie funkcję pomiarową – nie realizuje kompensacji energii biernej i nie zastępuje regulatora ani układu wykonawczego przeznaczonego do jej kompensacji.
Zastosowanie w instalacjach z dwukierunkowym przepływem energii
Dwukierunkowy pomiar energii czynnej i biernej sprawia, że licznik nadaje się do instalacji, w których kierunek przepływu energii ulega zmianie – w szczególności do układów współpracujących z instalacją fotowoltaiczną lub magazynem energii. Urządzenie może również pełnić funkcję podlicznika dla wydzielonego lokalu, obwodu lub trójfazowego odbiornika. Pracuje w układach trójfazowych 3- i 4-przewodowych przy napięciu znamionowym 3 × 230/400 V AC, a maksymalne przełożenie podłączanych przekładników prądowych wynosi 1000:10.
Komunikacja i integracja z systemami zewnętrznymi
Port RS-485 z obsługą protokołu Modbus RTU umożliwia włączenie licznika do kompatybilnej magistrali komunikacyjnej. System nadrzędny może za jego pośrednictwem odczytywać rejestry energii oraz bieżące parametry sieci. Dzięki temu LE-03M-4Q-CT może pracować jako podlicznik ze zdalnym odczytem w systemach monitorowania, rejestracji danych, automatyki, BMS lub SCADA. Integracja wymaga obsługi protokołu Modbus RTU oraz mapy rejestrów urządzenia. Kompatybilnymi systemami zarządzania danymi są m.in. Meternet i Fox.
Uzupełnieniem interfejsu cyfrowego jest wyjście impulsowe SO typu otwarty kolektor, sygnalizujące przyrost zużycia energii czynnej. Licznik wyposażono ponadto w dodatkowy licznik pomocniczy z funkcją RESET, który pozwala prowadzić odrębny pomiar od wybranego momentu bez ingerencji w główne rejestry energii.
Certyfikacja i dane montażowe
Licznik posiada certyfikat MID zgodny z dyrektywą 2014/32/EU (nr certyfikatu 0598/MID/B/26/060), co potwierdza jego zgodność z wymaganiami dotyczącymi przyrządów pomiarowych i uprawnia do stosowania go w rozliczeniach kosztów energii. Parametry konfiguracyjne urządzenia, takie jak przełożenia przekładników prądowych, są zabezpieczone kodem PIN, co chroni przed nieautoryzowaną zmianą ustawień. Urządzenie montuje się na szynie DIN; szerokość obudowy wynosi 4 moduły (71,5 mm). Producent udziela 5 lat gwarancji.
LE-03M-4Q-CT to certyfikowany licznik klasy rozliczeniowej, łączący półpośredni pomiar trójfazowy z szerokim zakresem rejestrowanych wielkości elektrycznych. Dwukierunkowy pomiar energii czynnej i czterokwadrantowy pomiar energii biernej w połączeniu z interfejsem RS-485 i protokołem Modbus RTU czynią z niego urządzenie przydatne zarówno w instalacjach z odnawialnymi źródłami energii, jak i w systemach zdalnego monitorowania i rozliczania zużycia energii.
