Szklane elewacje frontowe z panelami pojemnościowymi

We współczesnych sterownikach elektronicznych modnym i eleganckim rozwiązaniem jest zastosowanie szklanej elewacji frontowej połączonej z pojemnościowym panelem sterującym. Panel pojemnościowy naklejony na wyświetlacz przymocowany jest do spodniej strony płyty szklanej elewacji.

Posłuchaj
00:00

Elewacja frontowa (fot. 1) wykonana ze szkła jest odporna na działanie czynników chemicznych i klimatycznych, może być bardzo elegancka, a wykonana z odpowiedniej jakości materiału, będzie również odporna na zadrapania i inne narażenia mechaniczne. Grafika jest nadrukowywana na spodniej stronie płyty szklanej. Jej forma ograniczona jest jedynie wyobraźnią zamawiającego, a ze względu na sposób nadruku jest całkowicie odporna na zniszczenie mechaniczne.

Ekran dotykowy zastępuje klawisze i umożliwia adaptacyjne sterowanie elektroniką urządzenia. Najczęściej stosowanymi ekranami dotykowymi są wyświetlacze LCD z umieszczonymi nad nimi panelami pojemnościowymi.

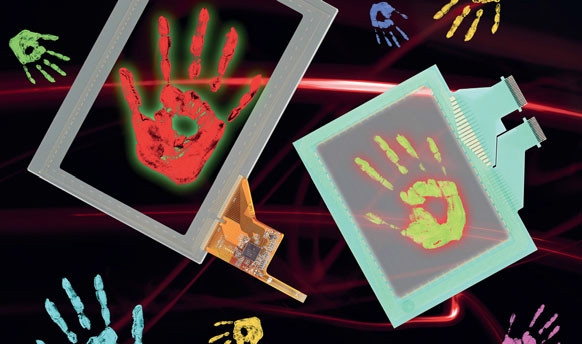

Moduł panelu pojemnościowego (fot. 2) w postaci cienkiej przeźroczystej warstwy, służącej do kontaktowania się z palcem, jest zakończony elastycznym wyprowadzeniem, zawierającym elektroniczne obwody czujnika. Palec zbliżony do czujnika ekranu zmienia pojemności najbliższych ścieżek znajdujących się pod nim. Na podstawie tych zmian zostaje obliczana pozycja naszego palca i miejsce dotknięcia.

Do aktywacji czujnika pojemnościowego nie jest potrzebny nawet najmniejszy nacisk. Wystarcza zbliżenie do jego powierzchni lub delikatne przesunięcie po jego powierzchni palcem. Czujnik pojemnościowy odbiera informację od palca i przesyła ją do płytki sterującej, gdzie procesor przetwarza dane i przydziela je odpowiednio przypisanym funkcjom.

W celu uzyskania najlepszych parametrów eksploatacyjnych, wszystkie elementy panelu frontowego, tzn. wyświetlacz, ekran dotykowy i szklaną elewację, łączy się za pomocą cienkiej warstwy kleju "optycznie czystego". Tak zmontowane urządzenie (fot. 3) a następnie naklejone na obudowę będzie miało doskonałą przezroczystość okienka i odporność na narażenia środowiskowe.

Firma QWERTY Sp. z o.o. opanowała technologię nadruku kolorowymi atramentami na płytach szklanych i we współpracy z firmą UNISYSTEM oferuje szklane panele frontowe, sterowane pojemnościowo, które są projektowane i wykonywane na indywidualne zamówienia klientów.




QWERTY

www.qwerty.pl
