Kompaktowe złącze do urządzeń magazynujących energię
| Prezentacje firmowe Obudowy, złącza, komponentyUrządzenia magazynujące energię składają się z baterii i/lub kondensatorów, są dostępne dla szerokiej gamy zastosowań, na potrzeby najmniejszej łodzi aż po duże zakłady przemysłowe. Takie systemy są łatwo skalowalne i mogą być umieszczone praktycznie wszędzie.
Jako awaryjne źródło zasilania dla systemów polowych turbin wiatrowych lub systemów odzysku energii hamowania pojazdów szynowych połączenia pomiędzy jednostkami magazynowania a odbiorami muszą być mocne, elastyczne i niezawodne. W przeciwnym razie istnieje ryzyko, że używane kondensatory i baterie nie będą już bezobsługowe.
W przeszłości jednostki zapasowe były zazwyczaj podłączone na sztywno. Ta technika połączenia jest powszechną praktyką, ale ma swoje niedogodności, na przykład, gdy jednostki trzeba wymienić szybko. Odłączanie przewodów w małych przestrzeniach może być bardzo czasochłonne. W tych warunkach zastosowanie złączy może zmniejszyć koszty i czas konserwacji.

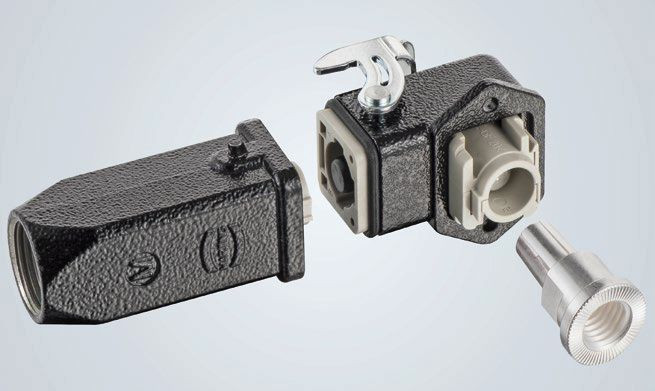

Aby połączenie i eksploatacja elektrycznych urządzeń magazynujących były niezawodne, złącza muszą spełniać pewne warunki: muszą być w stanie przesyłać prąd o wysokim natężeniu na małej przestrzeni aby zapewnić niezawodną kompensację wahań zasilania. Do takich zastosowań HARTING opracował złącza Han Q 1/0. To jednobiegunowe złącze jest solidne, może przesyłać prąd o natężeniu 100 A, a przy tym wymaga przestrzeni zaledwie takiej jak obudowa Han 3A. Kluczową cechą Han Q 1/0 jest zastosowanie męskiego złącza kątowego, które jest zasilane w aplikacji pod katem prostym i tworzy względnie płaską strukturę wraz z jednostką magazynową.
Wkłady są zabezpieczone, tak żeby użytkownicy nie mieli żadnego kontaktu z elementami pod napięciem (zgodnie z IEC 60 529). Złącze w obudowie Han 3M posiada wstępnie zmontowany wkład męsko-meski, tak żeby użytkownik nie musiał przeprowadzać żadnych innych czynności montażowych, co pozwala skrócić czas instalacji. Od strony przewodu, proste obudowy wtyczek zawierają żeńskie wkłady z przyłączeniem typu axial-screw umożliwiającym podłączenie przewodów bez użycia specjalistycznych narzędzi. Połączenie z jednostką magazynującą odbywa się przez przejściówkę żeńską. Rozwiązanie może być indywidualnie dostosowane, sprawiając, że aplikacja będzie jeszcze bardziej kompaktowa.
HARTING
www.harting.pl
