Panele LS Electric iXP2 do strefy zagrożenia wybuchem

Seria iXP2 przeznaczona jest do wszystkich rozwiązań, które wymagają najwyższej jakości urządzeń i innowacyjnej funkcjonalności. Panele z powodzeniem możemy stosować w każdej gałęzi przemysłu.

Jakość wykonania oraz zastosowane materiały – aluminiowa obudowa i pojemnościowy ekran dotykowy pokryty hartowanym szkłem – pozwoliły na spełnienie norm NEMA 4X oraz certyfikację IECEx, ATEX, KCs. Panele te możemy użytkować na zewnątrz lub wewnątrz pomieszczeń. Zabezpieczono je przed pyłem niesionym przez wiatr oraz deszczem, bryzgami wodnymi, strumieniami wody i korozją. Odporne są również na uszkodzenia spowodowane oblodzeniem na zewnątrz szafy. Pod hartowanym szkłem firma LS Electric zastosowała nowoczesne matryce o rozdzielczości 1024×768, mające 16,7 miliona kolorów, z podświetleniem LED.

Sercem paneli jest dwurdzeniowy procesor Dual-Core o taktowaniu 1 GHz, którego moc obliczeniowa zapewnia bardzo szybką komunikację i przetwarzanie danych. Wspiera go pamięć operacyjna 1 GB RAM. Zastosowanie tych komponentów umożliwia bardzo płynną i stabilną pracę oraz obsługę wielu innowacyjnych funkcji, znanych dotychczas z urządzeń mobilnych – np. multi-touch, rozpoznawanie gestów, dual screen oraz tryb portretowy, ułatwiających w dużym stopniu nawigację oraz obsługę. Dzięki ich wykorzystaniu możemy ograniczyć ilość grafik aktywnych na synoptykach oraz dużo łatwiej i sprawniej obsługiwać np. trendy i receptury. Warstwę graficzną wzbogaca obsługa plików GIF, a także grafik wektorowych. Każdy panel LS Electric iXP2 wyposażony został również w zegar RTC oraz baterię, działającą nawet do trzech lat.

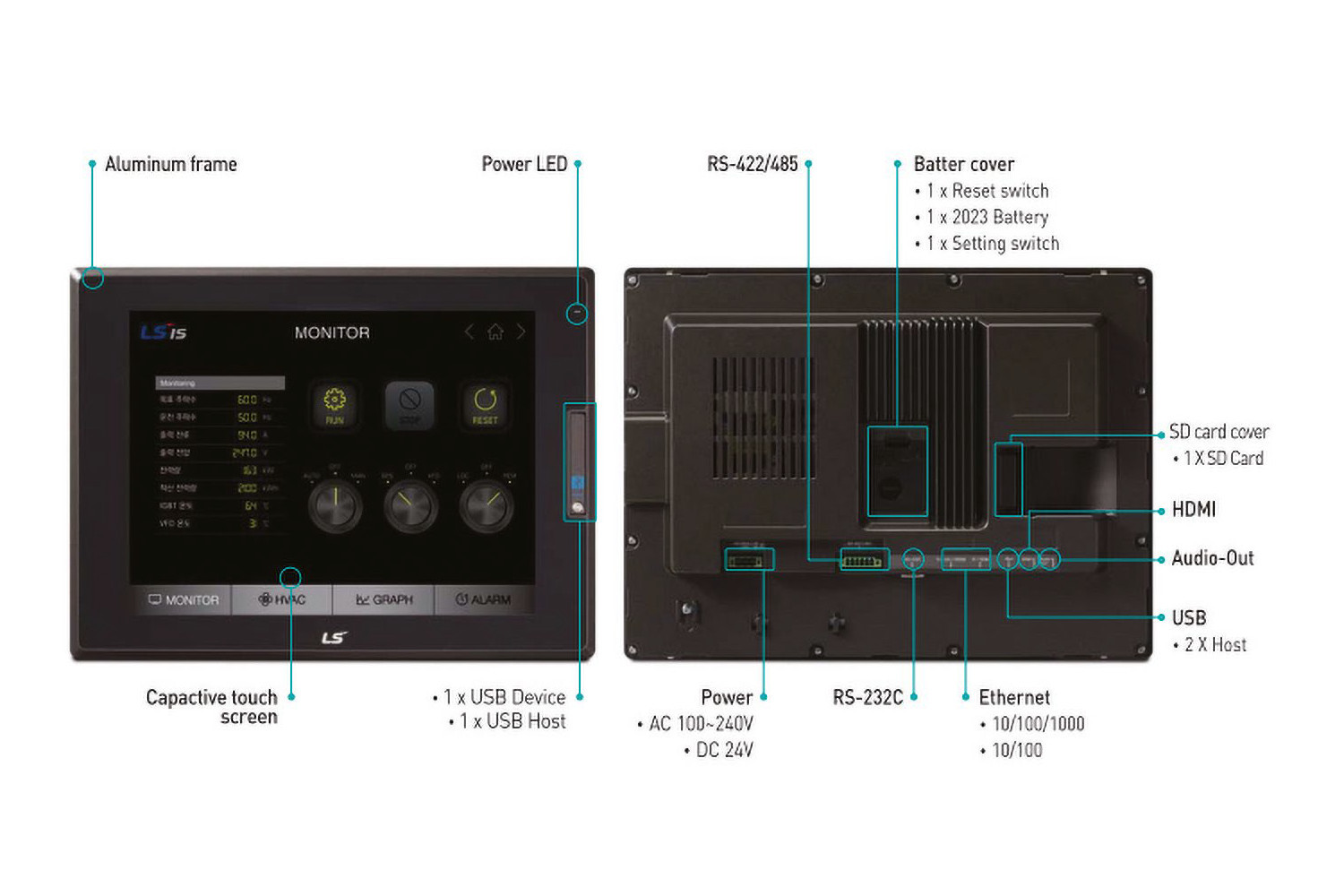

Użytkownik ma do dyspozycji dwie niezależne karty sieciowe Ethernet 1 Gb oraz 100 Mb, każda z własnym adresem IP, dzięki którym zyskujemy nieograniczone możliwości integratorskie. W panelu znajdziemy też interfejsy szeregowe RS-232C oraz RS-422/485.

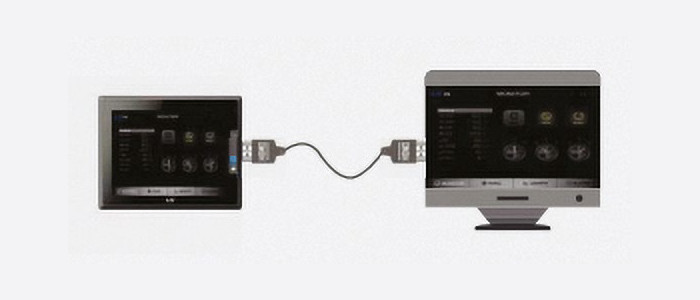

Zastosowanie mnogości interfejsów, driverów komunikacyjnych, jak również OPC UA Client daje możliwość skomunikowania paneli z większością urządzeń oraz sterowników PLC innych producentów dostępnych na rynku (m.in. firm Siemens, Mitsubishi, GE, Delta, Lenze, Omron, Schneider, Yaskawa, Yokogawa, Fatec czy Beckhoff). Istnieje ponadto opcja połączenia paneli z symulatorami PLC innych producentów (m.in. S7-PLCSIM, Rockwell Automation PLC simulator, RSLogix, GX Simulator). Ciekawostką jest obecność portu HDMI, który pozwala na zduplikowanie bądź stworzenie specjalnego ekranu na zewnętrzne urządzenie. Dzięki temu da się wywołać np. podgląd procesu w dyspozytorni, biurze inżynierów procesu czy kontroli jakości. Wyjście HDMI wspierane jest wyjściem audio Line-Out, umożliwiającym podłączenie zewnętrznego głośnika i odtwarzanie dowolnych, wcześniej skonfigurowanych, plików dźwiękowych (w formatach wav, mp3). Trzy porty USB pozwalają na wygodne zarządzanie i obsługę za pomocą zewnętrznych peryferiów, takich jak pendrive, myszka i klawiatura. Dodatkowo urządzenie umożliwia podłączenie zewnętrznej drukarki (PCL3).

Darmowe oprogramowanie narzędziowe XP-Builder oferuje opcję obsługi wielu języków (do 12 języków projektu jednocześnie), receptur, harmonogramów, logów systemowych oraz użytkownika, alarmów, otwierania zewnętrznych plików (np. PDF), wysyłania e-maili oraz wspomaga pisanie skryptów. Oprogramowanie wyposażono w niezbędny symulator XP-Simulator. Do dyspozycji mamy również oprogramowanie XP-Serwer, pozwalające na komunikację panelu z bazą danych oraz XP-Remote, dzięki któremu możemy kontrolować i monitorować zdalnie z PC ekran panelu.

Warto na koniec dodać, że panele LS Electric iXP2 do strefy zagrożenia wybuchem znajdą szczególne zastosowanie w strefach 2 i 22 zagrożenia wybuchem pyłów i gazów.

Podsumowując: LS Electric swoim nowym produktem oraz rozwojem środowiska narzędziowego wyznaczył nowy standard jakości dotyczący interfejsów HMI w swojej ofercie.

Panele ls electric ixp2 z nagrodą If Design Award

Wzornictwo i wykonanie paneli operatorskich LS Electric serii iXP2 zapewniło firmie nagrodę w konkursie iF Design Award 2020 w kategorii Produkt – Przemysł/Narzędzia.

iF Design Award to jeden z najbardziej renomowanych konkursów projektowych na świecie. Przeprowadza go niezależna organizacja projektowa, która co roku nagradza wybitne realizacje. Przyznawane w nim nagrody są uważane za jedne z trzech najbardziej prestiżowych dotyczących wzornictwa – wraz z nagrodą Red Dot Design Award w Niemczech i IDEA w USA.

Do konkursu iF Design Award 2020 wpłynęło 7298 zgłoszeń z 56 krajów. Panele iXP2 zyskały uznanie za swój wygląd, który łączył wyjątkową wydajność oraz design, podkreślający aspekt funkcjonalny, umożliwiający intuicyjne użytkowanie w różnych środowiskach.

mgr inż. Michał Jurek Product Manager – PLC/HMI/SERVO kierownik Regionu Polska Południowo-Zachodnia
