Weidmüller Configurator - skonfiguruj i zamów - Optymalne narzędzie wspierające projektowanie układów sterowania i rozdzielnic

Firma Weidmüller oferuje bezpłatne oprogramowanie Weidmüller Configurator (WMC), wspierające proces projektowania z użyciem produktów Weidmüller, takich jak złączki szeregowe i inne komponenty elektroniczne montowane na szynie DIN, w tym również moduły I/O u-remote oraz złącza przemysłowe HDC lub obudowy.

Narzędzie to ma zapewnić łatwy dobór odpowiednich komponentów i ich akcesoriów. Jego funkcje inteligentnie prowadzą użytkownika przez proces planowania, weryfikując funkcjonalność, logikę oraz integralność tworzonego systemu. Pozwala to na stosowanie urządzeń firmy Weidmüller bez szczegółowej ich znajomości.

12 tys. cyfrowych produktów do konfiguracji

WMC zawiera ponad 12 tys. cyfrowych wersji produktów Weidmüller do tworzenia własnych konfiguracji. Zakres produktów WMC, który jest stale rozszerzany, umożliwia użytkownikom niezależne planowanie i dokumentowanie projektów, a także składanie zapytań, na podstawie których zwracane są oferty z unikalnymi, dedykowanymi numerami katalogowymi produktów. Oprogramowanie można pobrać bezpośrednio ze strony głównej firmy Weidmüller.

Dwukierunkowe interfejsy ECAD

Jeśli dla projektu zostały już przygotowane zestawy danych w systemie ECAD, takim jak EPLAN Electric P8, Zuken E3.series i IGE+XAO SEE Electrical, można je wygodnie i bezbłędnie importować przez zintegrowane interfejsy. Po dokonaniu odpowiednich konfiguracji, np. dodaniu akcesoriów lub opisów złączek, tak doposażony projekt można z powrotem wyeksportować do programu ECAD. Spójność danych zapewniana jest dla wszystkich kanałów importu, od złożenia zamówienia aż po etap tworzenia dokumentacji. WMC może być również wykorzystywany samodzielnie, bez współpracy z systemem ECAD lub ERP.

Funkcje kreatorów i asystentów

Wbudowane funkcje kreatorów i asystentów, środowisko konfiguracji 3D i zintegrowane zależności między komponentami, ułatwiają bezbłędną konfigurację oraz przygotowanie opisu oznaczników. Oprogramowanie jest intuicyjne w obsłudze, dzięki zrozumiałemu interfejsowi oraz funkcjom przeciągania i upuszczania.

Funkcja automatycznego filtrowania powoduje, że niemożliwe staje się dodanie niekompatybilnych akcesoriów, co znacząco przyspiesza proces planowania i gwarantuje, że tworzony system będzie spójny.

Po kliknięciu przycisku "Zweryfikuj" wyświetlany jest log z wynikami weryfikacji, a na rysunku poglądowym problematyczne elementy zostają podświetlone na czerwono. W tym momencie użytkownik może zapoznać się z sugestiami asystenta. Jeśli któryś z komponentów został pominięty, asystent automatycznie dobiera odpowiedni element z dostępnej listy produktów. Wystarczy zaakceptować zaproponowane zmiany lub samodzielnie uzupełnić brakujące części.

Proces weryfikacji odbywa się automatycznie, za pomocą kolejnego wbudowanego asystenta. Po jego zakończeniu użytkownik zyskuje pewność, że wszystkie elementy zostały dobrane prawidłowo — asystent informuje bowiem o wszystkich brakach lub nieprawidłowościach w konfiguracji.

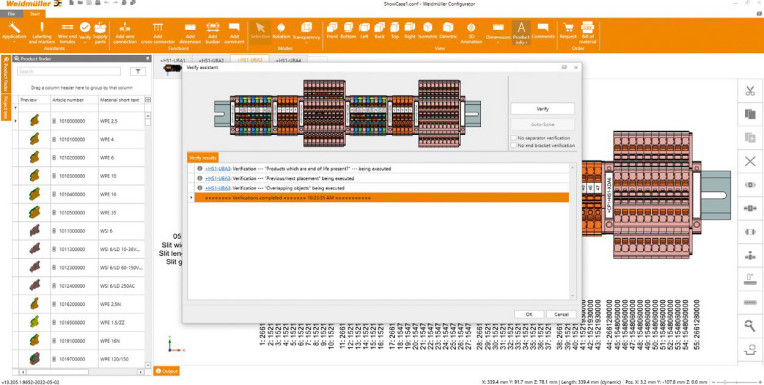

Rys. 1. Widok z oprogramowania WMC. Wbudowane funkcje kreatorów i asystentów, intuicyjnie prowadzą użytkownika przez proces projektowania w kilku prostych krokach

Szablony projektów

WMC zawiera bazę wzorcowych rozwiązań listew zaciskowych lub obudów dla standardowych zastosowań. Oferuje też krótkie filmy pokazujące, jak wykonać różne konfiguracje lub transfery danych.

Szybka wycena i usługa montażu

Po zakończeniu konfiguracji, możemy wyeksportować listę artykułów do Excela lub wysłać do firmy Weidmüller zapytanie o cenę, bezpośrednio z WMC. Oferta tworzona jest automatycznie w kilka minut i zawiera unikalny numer artykułu do zamówienia. Można wybrać, czy chcemy dostać zestaw komponentów luzem, czy jako złożone listwy zaciskowe, modyfikowane obudowy (z otworowaniem, gwintowaniem lub dławicami) lub w pełni zmontowane i wyposażone w szyny montażowe z komponentami obudowy funkcjonalne skrzynki łączeniowe. Gdy decydujemy się na skorzystanie z usługi szybkiej dostawy konfigurowanych produktów FDS, informacje wysyłane są do działu produkcji, gdzie w pełni automatycznie powstają indywidualnie skonfigurowane zestawy. Gwarantuje to szybką realizację (nawet w pięć dni), jakość i eliminację błędów oraz pomaga obniżyć koszty zakupu, magazynowania poszczególnych komponentów i samodzielnego montażu.

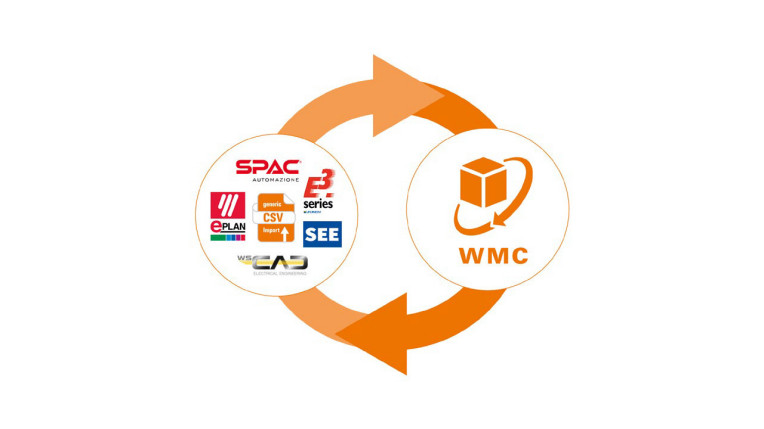

Rys. 2. Oprogramowanie WMC posiada dwukierunkowe interfejsy do popularnych środowisk projektowych ECAD

Dokumentacja projektowa

Oprogramowanie Weidmüller Configurator generuje pełną dokumentację projektową dla zaprojektowanego układu, wraz z widokiem montażowym i wymiarami oraz wszystkimi kartami katalogowymi użytych komponentów. Pozwala to na dużą oszczędność czasu i ułatwia wykorzystanie projektu w dalszych procesach produkcyjnych.

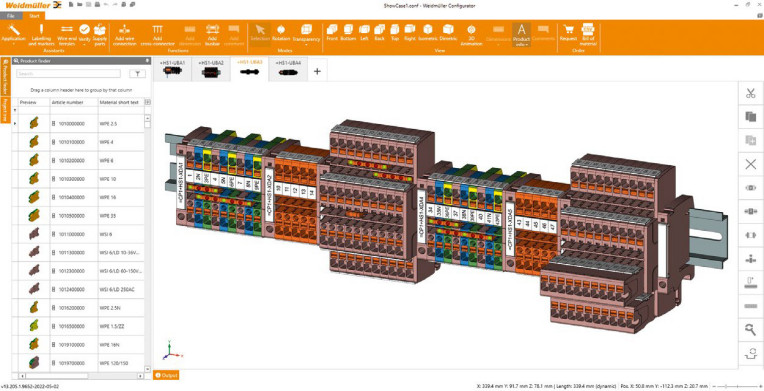

Rys. 3. Oprogramowanie WMC oferuje widok 3D projektowanego układu, który można obracać pod każdym kątem. Dostępny jest też tryb przezroczysty do przeglądania mostków

Automatyzacja produkcji

Korzystanie z programu Weidmüller Configurator i naszego pakietu usług montażowych pozwala konstruktorom rozdzielnic oraz inżynierom mechanikom uniknąć czasochłonnych czynności. W końcu wiele cennego czasu poświęca się na identyfikację poszczególnych elementów ze schematu ECAD, rozczytanie numerów zamówień i rozpoczęcie procesu zamawiania. Wszystkie te czynności może teraz wykonać program WMC oraz nasze automaty montażowe.

Oprogramowanie WMC zostało stworzone w myśl koncepcji Przemysłu 4.0 i może wspomagać zautomatyzowaną produkcję oraz montaż szaf sterowniczych i rozdzielnic. Współpracuje ono m.in. z oferowanymi przez nas urządzeniami, takimi jak: półautomatyczne centrum obróbki przewodów WPC, automat do cięcia szyn Klippon Automated RailCutter, automat montażowy do listew Klippon RailAssembler czy też laserowy automat znakujący Klippon Automated RailLaser.
