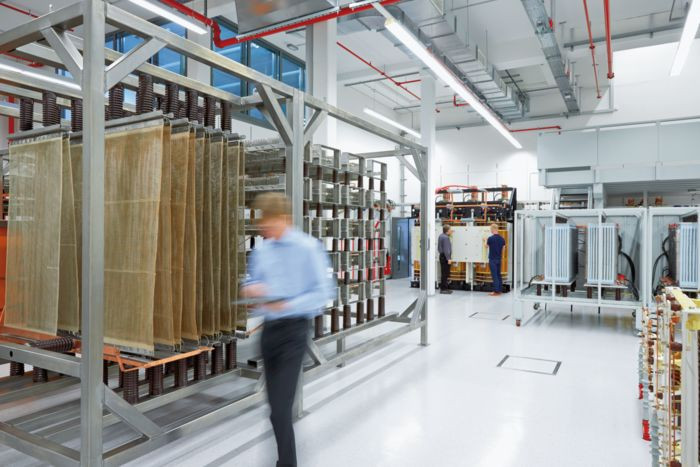

Ośrodek technologiczny w Blombergu to jedno z najbardziej zaawansowanych laboratoriów badawczych na świecie, specjalizujące się w technologii ochrony przed przepięciami. Obiekt o powierzchni 1300 m² integruje biura rozwojowe z nowoczesną halą testową, umożliwiając przeprowadzanie kompleksowych badań ograniczników przepięć w warunkach niemal identycznych z rzeczywistymi zagrożeniami występującymi w sieciach elektroenergetycznych.
Parametry badawcze i infrastruktura techniczna

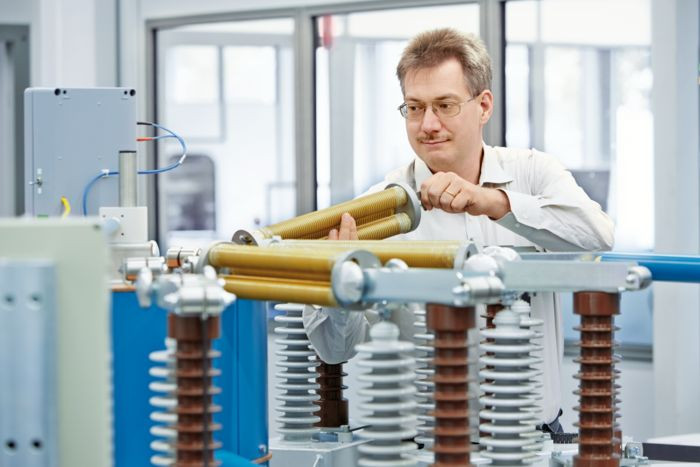

Laboratorium dysponuje aparaturą zdolną do generowania prądów i napięć udarowych o zróżnicowanych kształtach impulsów, a także prądów zwarciowych o częstotliwości sieciowej. Kluczowym rozwiązaniem technicznym jest możliwość połączenia systemów zasilania wysokiej mocy z generatorami prądów udarowych. Stanowisko badawcze wielkich prądów pozwala na testowanie urządzeń zabezpieczających przy impulsach do 100 kA (8/20) μs w połączeniu ze źródłem prądu przemiennego. Taka konfiguracja pozwala precyzyjnie symulować parametry robocze oraz wzajemne oddziaływanie systemów ochrony z siecią zasilającą podczas wystąpienia przepięcia.

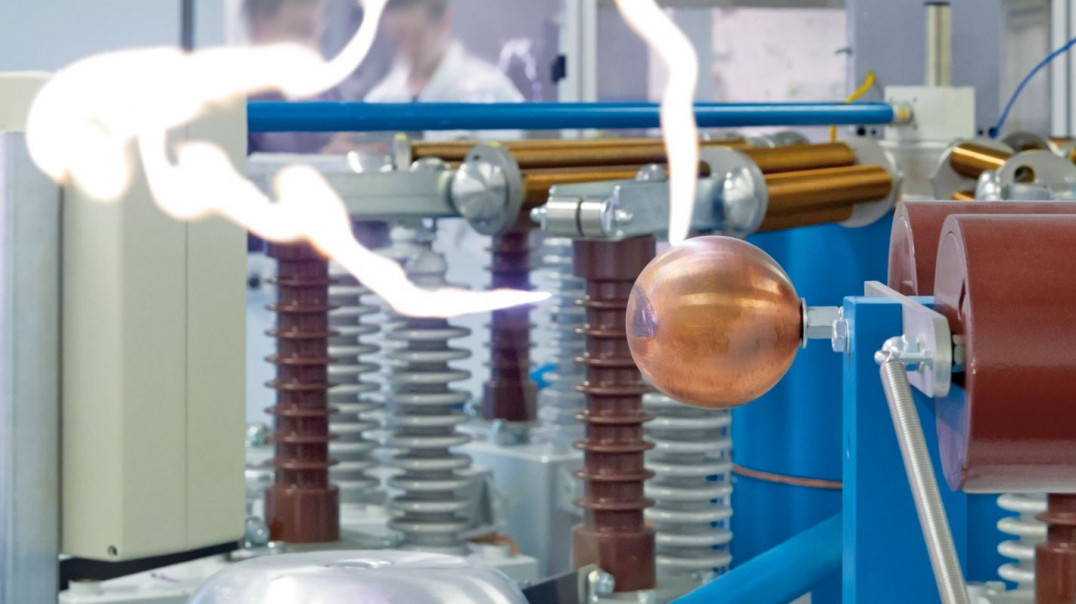

Dodatkowo infrastruktura pozwala na wytwarzanie prądów piorunowych o przebiegu (10/350) μs o natężeniu do 100 kA oraz prądów udarowych o przebiegu (8/20) μs o wartościach dochodzących do 200 kA. Do generowania tak silnych impulsów wykorzystywana jest energia wynosząca 141 kJ, gromadzona w baterii kondensatorów o pojemności 44 μF przy maksymalnym napięciu ładowania 80 kV. Wysoką precyzję gromadzonych danych zapewnia modułowy system odczytu o dużej szybkości próbkowania.
Specjalistyczne testy systemów prądu stałego i fotowoltaiki
W odpowiedzi na rozwój odnawialnych źródeł energii laboratorium zostało wyposażone w autonomiczne stanowisko badawcze prądów stałych. System ten, składający się z dedykowanego źródła DC i generatora impulsów, służy do kwalifikacji ograniczników przepięć przeznaczonych do aplikacji prądu stałego, w tym systemów fotowoltaicznych. Badania są prowadzone zgodnie z normą PN-EN 61643-31, co obejmuje między innymi testy zwarciowe przy natężeniu do 7000 A. System umożliwia precyzyjną regulację napięcia do poziomu 1800 V DC z dokładnością do 1 V.
Automatyzacja procesów i standardy jakościowe
Efektywność operacyjna laboratorium opiera się na zaawansowanej automatyzacji procesów badawczych, co jest szczególnie istotne w przypadku czasochłonnych procedur opisanych w normie IEC/PN-EN 61643-21. Autorskie systemy testowe samodzielnie sterują przebiegiem badania, monitorują parametry w czasie rzeczywistym oraz dokumentują i analizują wyniki, generując finalne sprawozdania.
Wysokie kompetencje placówki potwierdza akredytacja DAkkS zgodnie z normą DIN EN ISO/IEC 17025, która poświadcza profesjonalizm techniczny, skuteczność systemów zarządzania jakością oraz pełną bezstronność. Dzięki temu sprawozdania z badań są uznawane na rynkach międzynarodowych. Zakres usług obejmuje pełną weryfikację odgromników i ograniczników przepięć według norm IEC/EN 61643-11, IEC/EN 61643-31 oraz UL 1449, a także badania wytrzymałości izolacji napięciem do 12 kV AC i 16 kV DC. Uzupełnieniem oferty są testy prądem zwarciowym obejmujące wartości 50 kA przy 500 V oraz 25 kA przy 1000 V, co w pełni oddaje potencjał badawczy stanowiska wielkich prądów.
Podsumowanie
Laboratorium w Blombergu stanowi kluczowe centrum kompetencyjne w dziedzinie ochrony przed przepięciami, oferując unikalne w skali światowej możliwości badawcze. Dzięki połączeniu wysokiej mocy zasilania, precyzyjnej automatyzacji oraz akredytacji ISO 17025, ośrodek zapewnia rzetelną weryfikację systemów zabezpieczających, przyczyniając się do podniesienia standardów bezpieczeństwa w nowoczesnej elektrotechnice.
