Produkt został opracowany z myślą o elastycznym zastosowaniu w szerokim zakresie urządzeń mechanicznych, takich jak obrabiarki CNC, dźwigi, wciągarki, wentylatory, sprężarki chłodnicze oraz pompy.
Wysoka odporność przeciążeniowa i sprawność energetyczna

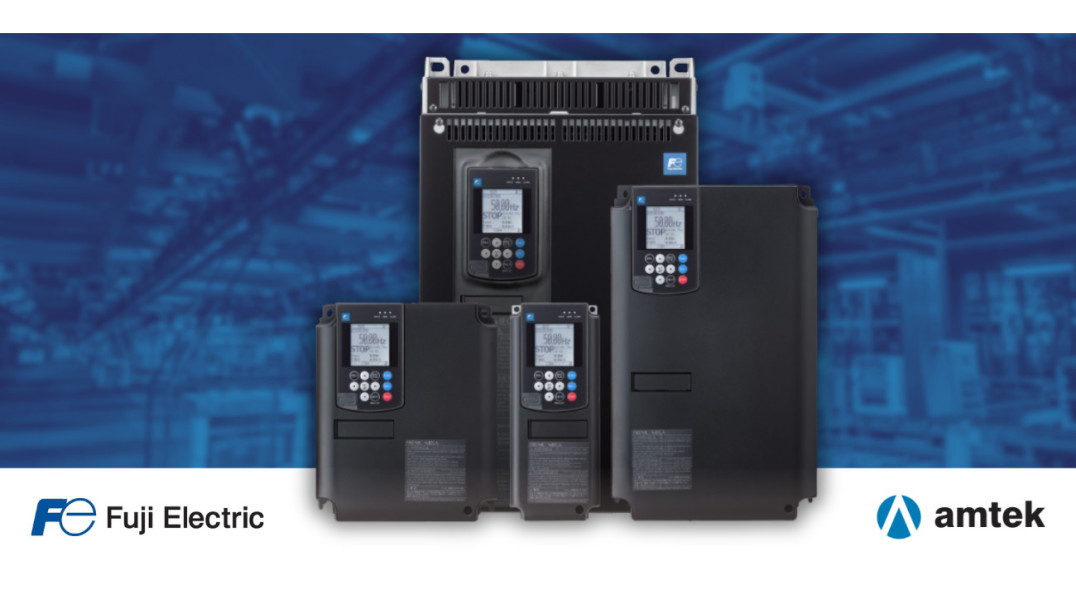

Konstrukcja FRENIC MEGA G2 opiera się na najbardziej odpornych elementach IGBT, co umożliwia wytrzymanie powtarzających się przeciążeń rzędu 200% przez okres 3 sekund lub 150% przez 1 minutę. Wyjścia prądowe wyposażono w zabezpieczenie ziemnozwarciowe, a w całym zakresie mocy – wynoszącym od 0,4k W do 710 kW – wbudowano filtr EMC zgodny z normą EN 61800-3 (kategoria C3). Opcjonalnie dostępny jest również zewnętrzny filtr EMC spełniający wymogi kategorii C2 (montowany pod falownikiem do mocy 22 kW).
W stosunku do swojego poprzednika (modelu FRN-MEGA G1) nowa wersja G2 oferuje wyższą sprawność energetyczną i niższe zużycie energii elektrycznej, co przekłada się na oszczędności finansowe. Istotnym elementem optymalizacji parametrów jest funkcja ECO-DRIVE, a czysty sygnał zasilania ograniczający zakłócenia w sieci zapewnia funkcja PFC. Dodatkowo blok hamowania dynamicznego jest zintegrowany standardowo dla całej linii FRN-MEGA G2.
Dynamiczne sterowanie i wyższa częstotliwość wyjściowa
W falowniku FRENIC MEGA G2 zwiększono maksymalną częstotliwość wyjściową do 599 Hz we wszystkich trybach pracy (V/f, sterowanie wektorowe bezczujnikowe oraz z czujnikiem), co zwiększa możliwości wykorzystania urządzenia w obróbce maszynowej czy aplikacjach kompresorowych. Dwukrotne zwiększenie szybkości i reaktywności prądu pozwoliło obniżyć falowanie momentu obrotowego oraz nieregularności obrotów, poprawiając stabilność i kulturę pracy.
Urządzenie oferuje tryb bezczujnikowego sterowania wektorowego silnikiem indukcyjnym od zerowej prędkości (100% momentu obrotowego przy 0 Hz – zatrzymany wał). Ponadto FRENIC MEGA G2 w wersji podstawowej może współpracować z silnikami synchronicznymi z magnesem trwałym, a specjalna wersja FRENIC-MEGA-Servo dedykowana jest do budowy serwonapędów. Wskazana dokładność sterowania prędkością z enkoderem wynosi ±0,01%, a czas odpowiedzi na zmianę stanu wejścia cyfrowego to 4 ms.
Specjalistyczne funkcje aplikacyjne i blok logiczny
Dla usprawnienia pracy napędów w specyficznych środowiskach przemysłowych zaimplementowano dedykowane funkcje sterujące:
- System pozycjonowania i servo-lock - umożliwia zatrzymanie wału w odpowiedniej pozycji i jej utrzymanie przy pomocy enkodera.
- PID auto-tuning - automatycznie reguluje współczynniki proporcjonalne i całkowe, co skraca czas uruchamiania systemu.
- Ogranicznik obciążenia - zatrzymuje działanie w momencie wykrycia nadmiernego momentu obrotowego, zezwalając jedynie na pracę w kierunku przeciwnym.
- Adaptacyjne sterowanie prędkością podnoszenia w dźwignicach - skraca cykl pracy poprzez podwyższenie częstotliwości, gdy rzeczywiste obciążenie jest niższe od skonfigurowanego.
Falownik dysponuje również funkcją sterowania hamulcem mechanicznym, obsługą do 4 zestawów parametrów dla różnych silników, 4 niezależnymi rampami oraz 2 krzywymi S. Rozbudowany blok logiczny (PLC) pozwala na zaprogramowanie do 260 kroków (w porównaniu do 10 kroków w serii G1). Bezpieczeństwo operatora i maszyny zapewnia m.in. wejście bezpieczeństwa STO (zgodne z EN/ISO13849-1 PL = d, kat. 3).
Nowe panele operatorskie i rozszerzenia komunikacyjne
Wraz z wprowadzeniem nowej serii Fuji Electric zaproponowało dwa nowe panele kontrolne:
- TP-E2 - podstawowy panel z wyświetlaczem LED, przyciskiem M/SHIFT ułatwiającym nawigację oraz diodą LED "M" do monitorowania wewnętrznych sygnałów dwustanowych.
- TP-A2SW - zaawansowany panel z ekranem LCD z opisem tekstowym, obsługą złącza mini USB typu B, łącznością Bluetooth (umożliwiającą obsługę z urządzeń mobilnych) oraz slotem na kartę SD do zapisu do 100 rekordów alarmów.
Obudowa falownika posiada 3 gniazda na karty rozszerzeń (dla enkodera, interfejsów komunikacyjnych i rozszerzeń I/O), a wbudowany moduł komunikacyjny pozwala na integrację z innymi systemami.
Łatwy zamiennik dla urządzeń serii G1
FRENIC MEGA G2 jest zaprojektowany w sposób umożliwiający pełną zamienność z falownikami z serii MEGA G1. Oba modele obsługują ten sam zakres mocy oraz posiadają identyczne wymiary zewnętrzne. Przeniesienie parametrów pracy ze starszego urządzenia do nowego modelu odbywa się w prosty sposób przy użyciu standardowego panelu operatorskiego lub dedykowanego oprogramowania.
Źródło: AMTEK Polska Sp. z o.o.
Więcej na amtek.pl
