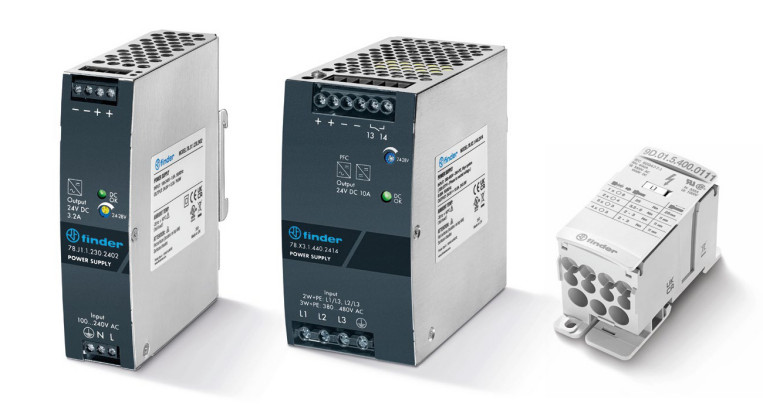

W rodzinie zasilaczy impulsowych Finder Serii 78 można znaleźć rozwiązania przeznaczone zarówno do prostych obwodów automatyki, jak i bardziej wymagających aplikacji przemysłowych. Wspólnym elementem wielu konstrukcji jest możliwość montażu na szynie DIN 35 mm, a w zależności od modelu – także praca równoległa w celu zwiększenia dostępnego prądu lub realizacji redundancji.
BEZPIECZEŃSTWO I NIEZAWODNOŚĆ

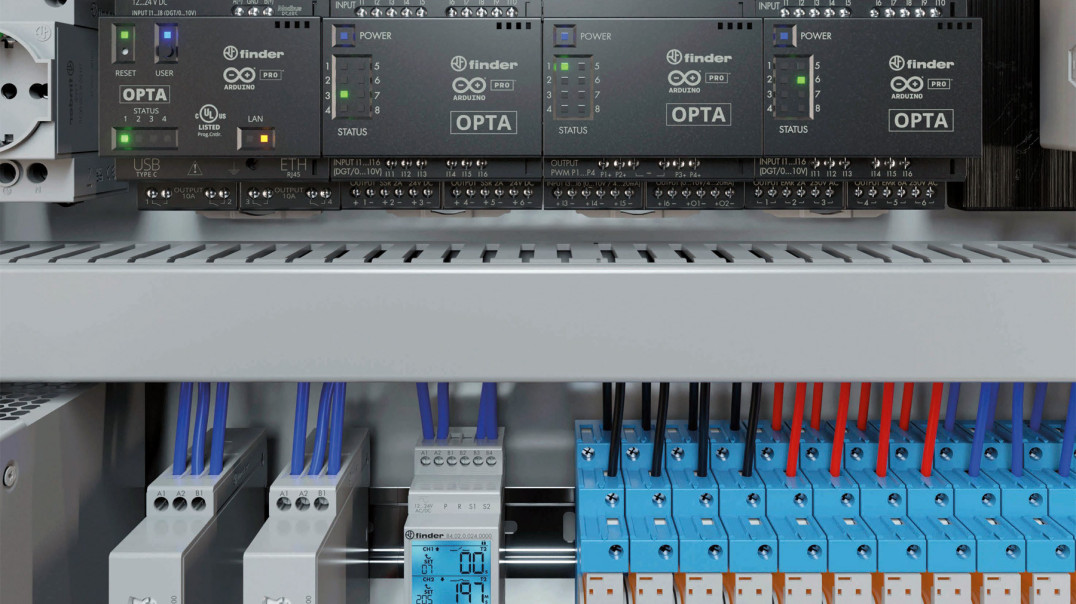

Jednym z istotnych parametrów zasilaczy stosowanych w automatyce jest sposób separacji obwodu wyjściowego od strony zasilającej. W wielu urządzeniach Serii 78 zastosowano rozwiązania przeznaczone do aplikacji SELV (Safety Extra Low Voltage). Przykładowo, modułowe zasilacze 78.12 oraz przeznaczone do OPTA 78.12…2482 i 78.25…2482 mają wyjście 24 VDC i są przeznaczone do aplikacji SELV.

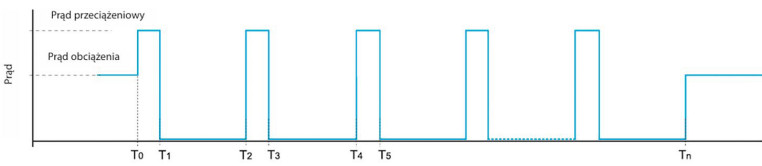

Istotną cechą zasilaczy marki Finder jest wyposażenie ich w tryb hiccup, który chroni urządzenie przed prądem przeciążeniowym (np. w momencie zwarcia obwodu wyjściowego) i samoczynnie załącza się, aby sprawdzić, czy anomalia minęła.

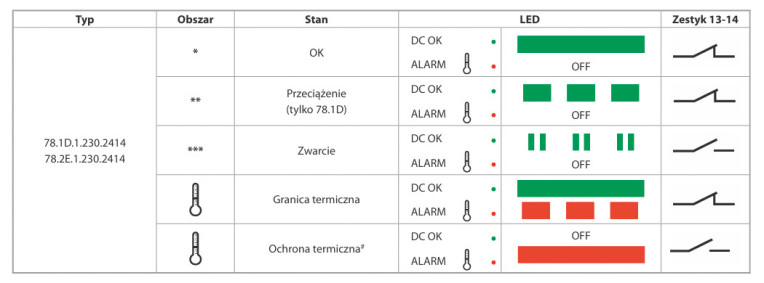

Kolejną cenioną przez praktyków cechą są funkcje alarmowe. Zasilacz wyposażony w takie rozwiązanie informuje o przeciążeniu, zwarciu lub pracy w zbyt wysokiej temperaturze poprzez pracę diody oraz działanie zestyku alarmowego.
REGULACJA NAPIĘCIA WYJŚCIOWEGO – WIĘCEJ NIŻ NOMINALNE 24 V
W instalacjach automatyki napięcie 24 VDC jest standardem, ale nie zawsze dokładnie 24 V stanowi wartość optymalną dla całego systemu. Wraz z długością przewodów pojawiają się spadki napięcia i aby zapewnić urządzeniom zasilanie napięciem nie niższym niż nominalne 24 VDC, warto rozważyć zastosowanie zasilacza z regulowanym wyjściem, dzięki któremu możliwe jest podniesienie napięcia wyjściowego o wartość kilku woltów. W wielu zasilaczach przemysłowych Finder zastosowano taką regulację. W zależności od modelu zakres regulacji wynosi typowo 24–28 VDC. Dotyczy to zarówno zasilaczy jednofazowych, jak i rozwiązań dwu- oraz trójfazowych. Przykładowo, 78.J1 i 78.W1 oferują regulację 24–28 VDC, podobnie jak większe 78.X1 i 78.Y1.
JEDNOFAZOWE ZASILACZE PRZEMYSŁOWE – OD BASIC DO PREMIUM
Dobierając zasilacz do aplikacji, warto zacząć od określenia nie tylko wymaganej mocy, ale również charakteru obciążenia i funkcji dodatkowych. W ofercie można wyróżnić kilka grup rozwiązań jednofazowych.
Basic Line obejmuje szeroki wachlarz modeli, oferujących moce od 12 do 480 W. Mają one wyjścia 12 i 24 VDC z opcją regulacji w zakresie 24–28 V. Modele 78.X1 i 78.Y1 wyposażono dodatkowo w aktywny PFC. W zasilaczach tej grupy przewidziano również funkcje ochrony przed zwarciem i przegrzaniem oraz możliwość połączenia równoległego, np. w celu zwiększenia prądu obciążenia lub realizacji redundancji.
Medium Line tworzą 78.1A i 78.2A, o mocach odpowiednio 120 i 240 W. W tej grupie nacisk położono m.in. na wysoką sprawność oraz niski pobór energii w trybie czuwania.
Premium Line w rozwiązaniach jednofazowych reprezentują 78.1B, 78.1D oraz 78.2E. Są to konstrukcje o mocy 120 i 240 W, wyposażone w bardziej rozbudowane funkcje diagnostyczne i zabezpieczające.
GDY JEDNA FAZA TO ZA MAŁO
W ofercie producenta znajdują się również rozwiązania, które można zasilać dwoma oraz trzema fazami. Zapewniają większą moc wyjściową, nawet do 960 W.
CZĘŚĆ CAŁOŚCI
Dobór zasilacza powinien być traktowany jako część projektu systemu zasilania, a nie jedynie dobór urządzenia o odpowiedniej mocy znamionowej. W zależności od aplikacji równie istotne mogą być SELV, regulacja napięcia, sprawność, PFC, odporność na przeciążenia, diagnostyka, redundancja czy możliwość pracy w układzie wielofazowym. Seria 78 obejmuje rozwiązania pozwalające dobrać te parametry do skali i wymagań konkretnej instalacji.
BLOKI ROZDZIELCZE – UPORZĄDKOWANIE OBWODÓW WYSOKIEJ MOCY
Uzupełnieniem systemu zasilania w instalacjach przemysłowych mogą być bloki rozdzielcze, które ułatwiają prowadzenie i rozdział przewodów w rozdzielnicach oraz szafach sterowniczych. W przypadku aplikacji wykorzystujących obwody o dużych prądach szczególne znaczenie ma nie tylko odpowiedni dobór aparatury, ale również sposób wykonania połączeń. Zastosowanie konkretnego bloku rozdzielczego pozwala uporządkować instalację i ograniczyć liczbę połączeń wykonywanych bezpośrednio na aparatach.
W tym zakresie Finder oferuje bloki rozdzielcze Serii 9D, przeznaczone do zastosowań wysokoprądowych. Mogą być wykorzystywane m.in. w rozdzielnicach obiektowych oraz instalacjach przemysłowych, w których zachodzi potrzeba rozdzielenia jednego obwodu zasilającego na kilka przewodów wyjściowych. Seria obejmuje rozwiązania dla prądów znamionowych od 80 do 400 A, dzięki czemu możliwe jest dopasowanie bloku do parametrów konkretnej instalacji.
DOBÓR BLOKU ROZDZIELCZEGO
Podobnie jak w przypadku zasilacza, dobór bloku rozdzielczego powinien wynikać z parametrów całego obwodu. Istotne są przede wszystkim: prąd znamionowy, napięcie znamionowe oraz przekroje i liczba przewodów podłączanych po stronie wejściowej i wyjściowej. W instalacjach wysokoprądowych należy również uwzględnić parametry związane z zachowaniem urządzenia w warunkach zwarciowych, takie jak krótkotrwała wytrzymałość prądowa, znamionowy prąd zwarciowy czy znamionowa wytrzymałość na prąd udarowy.
W Serii 9D zastosowano konstrukcję przystosowaną do przewodów o dużych przekrojach. W zależności od modelu możliwe jest podłączanie przewodów wejściowych o przekroju sięgającym 180 mm².
ERGONOMIA I BEZPIECZEŃSTWO POŁĄCZEŃ
W przypadku bloków rozdzielczych wysokiej mocy duże znaczenie ma też dostęp do zacisków i możliwość prawidłowego wykonania połączenia. Seria 9D została wyposażona w otwieralne zatrzaski obudowy, ułatwiające dostęp do wnętrza bloku. Na przedniej części obudowy umieszczono również informacje dotyczące m.in. wartości znamionowych oraz momentów dokręcania śrub, co ułatwia prawidłowy montaż i późniejszą obsługę instalacji.
Do bloków dołączane są także zestawy oznaczników pozwalające opisać poszczególne obwody, m.in. L1, L2, L3, N, PE oraz + i -. Jest to szczególnie przydatne w rozbudowanych rozdzielnicach, gdzie czytelne oznaczenie przewodów wpływa na łatwiejszą diagnostykę i serwis.
Bloki rozdzielcze Serii 9D mogą więc stanowić praktyczne uzupełnienie systemu zasilania. Podczas gdy odpowiednio dobrany zasilacz odpowiada za parametry i niezawodność dostarczanej energii do czułych obwodów sterowania, blok rozdzielczy pozwala uporządkować dystrybucję w instalacjach większej mocy. W efekcie oba elementy mogą być traktowane jako części jednego systemu zasilania – od źródła napięcia, przez zabezpieczenia i rozdział energii, aż po poszczególne obwody odbiorcze.
