Jak podłączyć kurtynę laserową? | Kurs podłączania i konfigurowania przekaźników bezpieczeństwa dla maszyn i stanowisk produkcyjnych odc.3

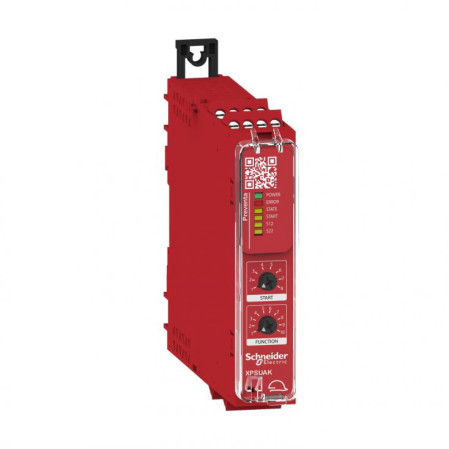

W tym odcinku wrócisz do kwestii podłączeniowo-technicznych i dowiesz się, jak podłączyć i skonfigurować przekaźnik bezpieczeństwa do pracy z kurtyną świetlną.

Z tego artykułu dowiesz się:

• jak podłączyć przekaźnik bezpieczeństwa do kurtyny świetlnej,
• czym są i jak działają kurtyny świetlne,
• gdzie można wykorzystać tego typu instalację

W ostatnim odcinku kursu poznałeś/aś tryby start w przekaźniku bezpieczeństwa – czym są, jak je konfigurować i które wybrać pod dane zastosowanie. W tym odcinku wrócisz do kwestii podłączeniowo-technicznych i dowiesz się, jak podłączyć i skonfigurować przekaźnik bezpieczeństwa do pracy z kurtyną świetlną.

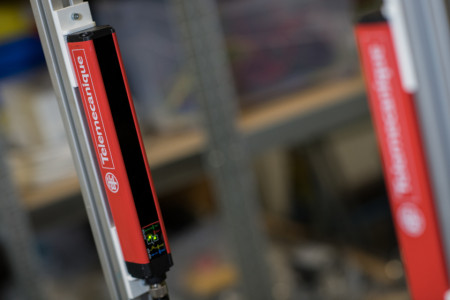

Kurtyna świetlna

Kurtyna świetlna to bardzo popularny element systemów bezpieczeństwa maszynowego. Wykorzystywana jest najczęściej do alarmowania o wtargnięciu do strefy niebezpiecznej lub objętej restrykcjami.

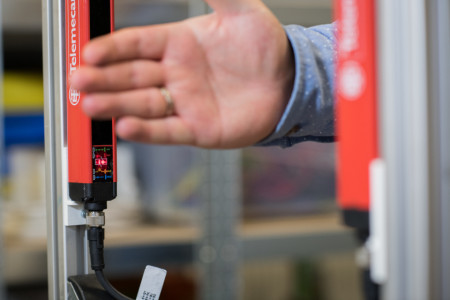

Składa się ona z dwóch elementów – nadajnika oraz odbiornika. Nadajnik wysyła wiązki światła w podczerwieni, które odbierane są przez odbiornik. W przypadku przerwania wiązki, a więc braku detekcji sygnału przez odbiornik, podany zostanie sygnał niski na wyjścia OSSD. OSSD (ang. output signal switching device) jest najczęściej wyjściem półprzewodnikowym lub tranzystorowym, w przeciwieństwie do mechanicznych zestyków innych typowych elementów systemu bezpieczeństwa.

Technologia półprzewodnikowa umożliwia szybką reakcję, nawet z dużą częstotliwością, która jest bardzo cenna w przypadku sensorów optycznych. Dlatego też tradycyjne złącza stykowe, bądź przekaźnikowe nie znalazłby tutaj zastosowania.

Gdzie stosuje się kurtyny? Zgodnie z przepisami bezpieczeństwa, wszelkie elementy ruchome powinny być zabezpieczone przed ingerencją człowieka. Wszystkie tryby, przeguby, przesuwy, elementy rotacyjne itd. powinny albo być odgrodzone, albo poza zasięgiem pracy człowieka.

Najczęściej realizuje się to przy pomocy osłon lub obudów, jednak są takie maszyny, instalacje czy narzędzia, w których użycie osłony jest niemożliwe lub nieekonomiczne, np. stanowisko zrobotyzowane. Jeżeli operator nie musi często w nie ingerować (zmieniając narzędzie, materiał itd.), najczęściej stosuje się ogrodzenie z zamkiem ryglowanym, ale gdy już ingerencja w pracę robota jest częsta, lub brakuje miejsca na ogrodzenie, można zdecydować się na barierę świetlną, czyli właśnie kurtyny.

Innym przykładem zastosowania kurtyny może być zabezpieczenie taśmociągów. Na trasie taśmociągu umieszczane są segmenty kurtyn, które w momencie transportu detalu kolejno są deaktywowane, w celu przepuszczenia transportowanego detalu. Dzięki temu element porusza się bez przeszkód, a wtargnięcie człowieka zostanie zasygnalizowane.

Rodzaje kurtyn świetlnych

Istnieje kilka rodzajów kurtyn świetlnych. W obszarach o mniejszym zakresie ochrony stosuje się kurtyny POC. Zapewniają one ochronę w obszarze wielkości pojedynczej części ciała człowieka np. ręki czy nogi. Drugim rodzajem są kurtyny PAC, a więc takie, które badają znacznie większy obszar – przynajmniej całego ciała.

Rodzaje kurtyn różnią się także pod względem obsługiwanych standardów bezpieczeństwa. W tym przypadku wyróżniamy kurtyny kategorii 2 oraz kategorii 4. Tak więc w przypadku najbardziej zaawansowanych i rygorystycznych systemów potrzebna będzie kurtyna kategorii 4. W przypadku systemów maszynowych o mniejszym stopniu zagrożenia – kategorii 2.

Parametry kurtyn świetlnych

Na co zwrócić uwagę podczas doboru kurtyn? Kluczowe w ich doborze są dwa parametry. Przede wszystkim rozdzielczość kurtyny, często określana jako „zdolność wykrywania”. Fizycznie jest to odległość pomiędzy poszczególnymi wiązkami światła, a więc pomiędzy nadajnikami i odpowiednio odbiornikami w modułach kurtyny świetlnej. Przy jej wyznaczaniu bierze się pod uwagę także promień wiązki światła. Dzięki temu uzyskuje się parametr, który mówi o tym, że obiekt o szerokości równej bądź większej od rozdzielczości zawsze zostanie przecięty przez wiązkę. Obiekty o szerokości mniejszej od rozdzielczości mają szanse trafić pomiędzy wiązki i nie zostać wykryte.

Kolejnym parametrem jest pole widzenia, a więc maksymalna odległość, na jaką nadajnik jest w stanie wysłać skuteczną wiązkę światła, która zostanie poprawnie odebrana przez odbiornik. To, co często jest jeszcze brane pod uwagę, to skuteczny kąt przysłony. Jest to maksymalny kąt, pod którym wiązka może trafić do odbiornika. Chroni ona odbiornik przed odebraniem fałszywych odbić. W urządzeniach wyższych kategorii kąt ten jest znacznie mniejszy jak w urządzeniach niższych kategorii.

Podłączenie kurtyny świetlnej

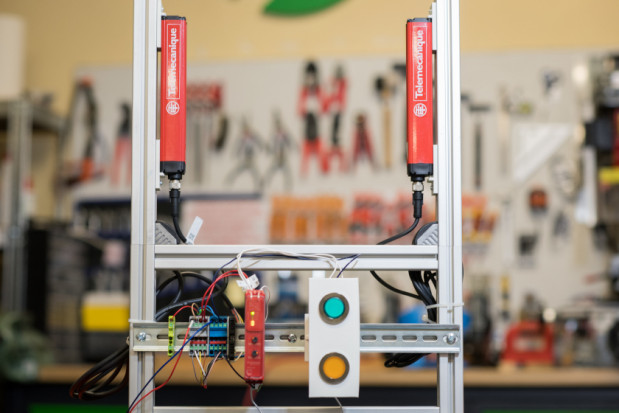

Przejdźmy zatem do samego podłączenia. Przyjmiemy, że montujemy barierę świetlną przy niewielkim stanowisku zrobotyzowanym. Mamy do czynienia z robotem SCARA pracującym w klasycznej aplikacji  pick&place, a więc taki, który w szybkim tempie przenosi i układa niewielkie detale. Trzeba w związku z tym zabezpieczyć pracownika przed włożeniem ręki w zasięg pracy robota.
