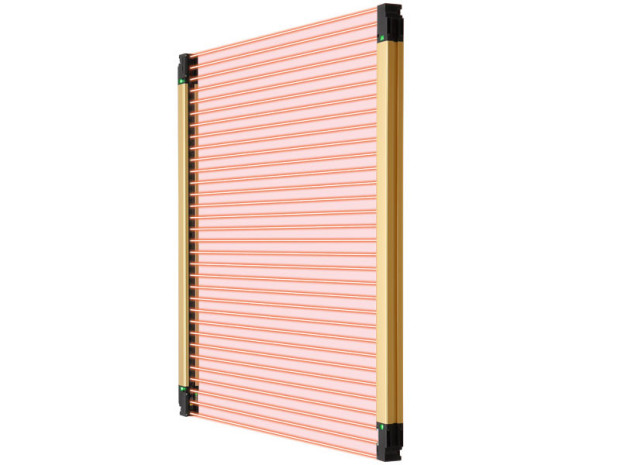

Świetlna kurtyna bezpieczeństwa SF4D
Zapytaj o produkt
Nowa koncepcja kurtyny świetlnej: kompaktowa i solidna.
1. Nowa koncepcja: kompaktowa i solidna
- Typ 4 z solidną obudową aluminiową
- Wyjątkowo duży zasięg wykrywania do 15 m
- Sygnalizatory stanu i stabilności umożliwiają ławą instalację i konserwację
- Wbudowane wyjścia PNP i NPN
- Zgodność z wszystkimi istotnymi normami i standardami
- Brak stref zaślepiania
- Typ z zabezpieczeniem palców, dłoni i ramion dostępny z wysokością do 1,9 m
2. Większa stabilność niż w SF4B dzięki zmianom w konstrukcji wnętrza
W porównaniu z serią SF4B<V2> jednostka wewnętrzna jest znacznie mniejsza; objętość jednostki wewnętrznej została zmniejszona o ponad 60%. Uzyskaną dzięki temu objętość wykorzystano do wzmocnienia konstrukcji obudowy, nadając jej większą sztywność bez zmiany wymiarów zewnętrznych. Dzięki temu seria SF4D jest kompatybilna w zakresie wymiarów z SF4B<V2>.
3. Konstrukcja odporna na skręcanie i zginanie
Nowa konstrukcja obudowy sprawia, że kurtyny są sztywniejsze, a co za tym idzie bardziej wytrzymałe. Produkty serii SF4D są oporne na skręcanie i zgięcia, które mogą nastąpić w kontakcie z innymi obiektami.
4. Maksymalny czas reakcji 10 ms dla jednej kurtyny świetlnej
Gdy zainstalowana jest tylko jedna kurtyna świetlna, czas reakcji wyjść sterowania (OSSD1, OSSD2) na wyłączenie wynosi maks. 10 ms – jest to najkrótszy czas w tej klasie. W przypadku szeregowego zamontowania kilku świetlnych kurtyn bezpieczeństwa, czas reakcji wynosi maks. 18 ms. Dzięki tak szybkiej reakcji możliwe jest zamontowanie świetlnej kurtyny bezpieczeństwa znacznie bliżej niebezpiecznego obszaru.
5. Łatwe obliczanie bezpiecznej odległości dzięki specjalnej konstrukcji strefy bez zaślepienia
Ponadto SF4D odziedziczyła po serii SF4B konstrukcję strefy bez zaślepienia. Nawet w układzie w kształcie litery L lub U skok wiązki nie ulega zmianie (z wyjątkiem typu ochrony palców). Dzięki temu obliczanie bezpiecznej odległości jest jeszcze łatwiejsze.
6. Odporne na ciecz i pył
Świetlna kurtyna bezpieczeństwa ma stopień ochrony IP67 i IP65 (IEC) i jest zgodna z NEMA Type 13 (NEMA: National Electrical Manufacturers Association), standardem określającym odporność obudowy elementów elektronicznych na pył i wilgoć.
7. Łatwa instalacja nadajnika i odbiornika dzięki ulepszonym właściwościom optycznym
Dzięki wyższej mocy emisji, SF4D nie tylko działa niezawodnie na krótszych dystansach, ale także ma większy zasięg wykrywania niż poprzednie modele.
Tryb Stopień ochrony Zasięg wykrywania Tryb krótki (ustawienie domyślne) Typ ochrony palców 0 do 7 m
Typ ochrony dłoni
Typ ochrony ramion / stóp
0 do 9 m Tryb długi Typ ochrony palców 0 do 12 m
Typ ochrony dłoni
Typ ochrony ramion / stóp
0 do 15 m
Należy pamiętać, że zainstalowanie osłony przedniej ogranicza zasięg wykrywania.
8. Ograniczenie odchyleń elementów
Świetlna kurtyna bezpieczeństwa wyposażona jest w unikalną technologię wyrównywania elementów, dzięki czemu zminimalizowane są odchylenia w osi wiązki. Ulepszona została też jakość diod LED.
9. Polaryzacja PNP i NPN w jednym modelu
Seria SF4D łączy w jednym modelu wyjście tranzystorowe PNP i NPN. Dzięki temu można zredukować liczbę wykorzystywanych modeli i obniżyć koszty.
10. Zastosowania
- Połączenie szeregowe 5 świetlnych kurtyn bezpieczeństwa dla obudowy robotów
- Produkcja samochodów z funkcją mutingu
