Przekaźniki bezpieczeństwa z zaawansowaną autodiagnostyką

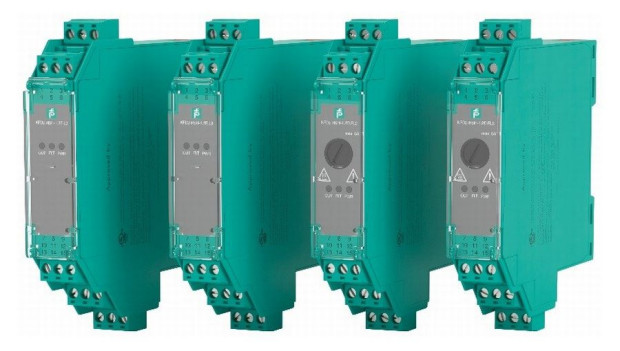

Przekaźniki bezpieczeństwa nowej serii KFD2-RSH firmy Pepperl+Fuchs łączą funkcje w sobie diagnostyczne, możliwość transmisji informacji o błędach poprzez linię zasilającą oraz podwójną redundancję w architekturze 1 z 3. Przy każdym przełączeniu następuje automatyczne sprawdzenie działania kontaktów, co w ogromnym stopniu ułatwia prowadzenie testów. Przekaźniki są odporne na impulsy testowe, dzięki czemu zapewniają kompatybilność z kartami wyjść cyfrowych systemów sterowania.

Architektura 1 z 3 (1oo3) z dwoma redundantnymi kontaktami przełączającymi jest kluczową cechą nowych przekaźników. W aplikacjach DTS (wyłączenie zasilania włącza funkcję bezpieczeństwa) wykorzystywane są trzy kontakty szeregowe. W obwodach sygnałowych ETS (włączenie zasilania włącza funkcję bezpieczeństwa) używane są dwie grupy obejmujące po trzy kontakty każda pracujące równolegle.

Funkcja bezpieczeństwa działa nawet wtedy, gdy zawiodą dwa kontakty w grupie. Zintegrowana funkcja diagnostyczna aktywuje kolejno trzy kontakty z opóźnieniem czasowym podczas każdej operacji przełączania. W aplikacjach ETS wszystkie trzy kontakty z obu grup są początkowo zamykane w trzech kolejnych etapach.

W czasie trwania opóźnienia sprawdzane jest, czy kontakt zamknął obwód i wykrywa wadliwe obwody. Diagnostyka DTS odbywa się podczas restartu. Początkowo, dwa kontakty są zamykane równocześnie, a trzeci dopiero po określonym czasie opóźnienia. Ideą jest tu brak przepływu prądu przed zamknięciem trzeciego kontaktu; w innym przypadku przekaźnik jest wadliwy, ponieważ nie zapewnia rozłączenia obwodu.

Kolejny kontakt jest sprawdzany przy następnym cyklu przełączania. Po trzech przełączeniach moduł jest w pełni przetestowany bez konieczności podejmowania jakichkolwiek dodatkowych działań. Przekaźniki jednokanałowe mają certyfikat ATEX/IECEx Zone 2 i UL.

Nadają się do aplikacji DTS i ETS o poziomie nienaruszalności bezpieczeństwa do IEC61508 SIL 3. Moduły DTS nadają się również do aplikacji o poziomie bezpieczeństwa do EN ISO 13849 PL e.
