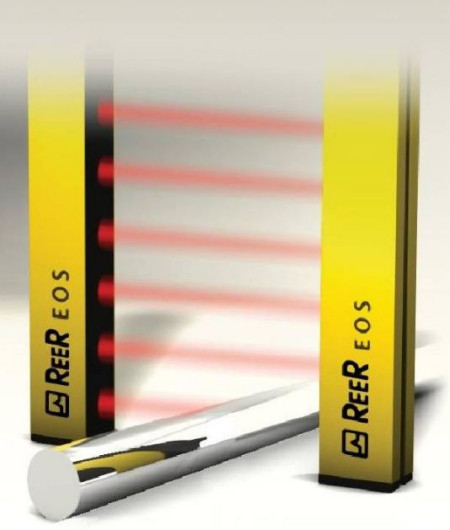

Kurtyny bezpieczeństwa serii EOS2

Produkt firmy:

INSTOM sp. z o.o.

Kategoria produktu: Bezpieczeństwo maszyn

Kurtyny bezpieczeństwa to optoelektroniczne urządzenia bezpieczeństwa emitujące promienie podczerwieni, mające na celu wykrycie obecności człowieka lub przedmiotów w strefie chronionej

Kurtyna optyczna składa się z nadajnika oraz odbiornika, które tworzą niewidoczną barierę mającą za zadanie zatrzymanie niebezpiecznych ruchów maszyn w przypadku zakłócenia jakiejkolwiek wiązki świetlnej. Urządzenia te są stosowane do zabezpieczenia stref niebezpiecznych i są wykorzystywane szczególnie tam, gdzie nie chcemy korzystać z mechanicznych osłon. Typowe zastosowania: linie montażowe, zautomatyzowane magazyny, maszyny do obróbki drewna, mniejsze maszyny do montażu automatycznego, przemysł spożywczy (wersje X WTF/WTHF), przemysł odzieżowy

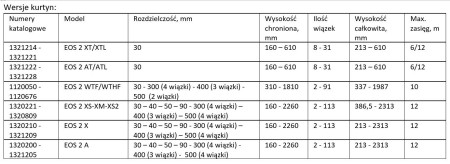

EOS2 firmy REER to seria kompaktowych kurtyn o 2 kategorii  bezpieczeństwa wg PN-EN ISO 13849-1, charakteryzujących się brakiem strefy martwej z jednej strony. Do wyboru są następujące modele:  XT/XTL (automatyczny start/restart, wbudowane funkcje kontrolne, zwiększona odporność na wibracje); AT/ATL (automatyczny start/restart, zwiększona odporność na wibracje); X WTF/WTHF (automatyczny start/restart, wbudowane funkcje kontrolne, w obudowie wodoszczelnej, wersja WTHF z grzałką); XS-XM-XS2 (wersje master/slave, automatyczny start/restart, wbudowane funkcje kontrolne, kaskadowe łączenie kolumn); X (automatyczny start/restart, wbudowane funkcje kontrolne); A (automatyczny start/restart). Kurtyny (z wyj. X WTF/WTHF) realizują funkcję mutingu, przy pomocy modułów zewnętrznych (np. AD SRM, Mosaic lub Safety PLC).

Podstawowe dane techniczne:

Poziom zapewnienia bezpieczeństwa: Typ 2 zgodnie z IEC 61496-1; IEC 61496-2; SIL 1 zgodnie z IEC 61508; SILCL 1 zgodnie z IEC 62061; PL c -Kat. 2 zgodnie z ISO 13849-1

Wymiary: 28 x 30 mm

Rozdzielczość: 30 - 300 - 500 mm (zależnie od modelu)

Wysokości chronione: 30 – 2260 mm (zależnie od modelu)

Zasięg: 0-6 m wersja ATL; 0-12 m wersja AT

Materiały: aluminium; polipropylen wzmocniony włóknem szklanym

Stopień ochrony: IP65 – IP67 – IP69K (WTF/WTHF)

Złącza: M12

Maksymalna długość kabli: 100 m

Czas reakcji: 2,5 ms – 18,5 ms (w zależności od wysokości chronionej i rozdzielczości)

Zakres temperatur pracy: – 30° C +55° C (zależnie od modelu)

Napięcie pracy: 24 V DC ± 20%

Wyjścia bezpieczeństwa: 2 PNP – 400 mA dla 24 VDC z zabezpieczeniem przed zwarciami, przeciążeniami i odwrotną polaryzacją
