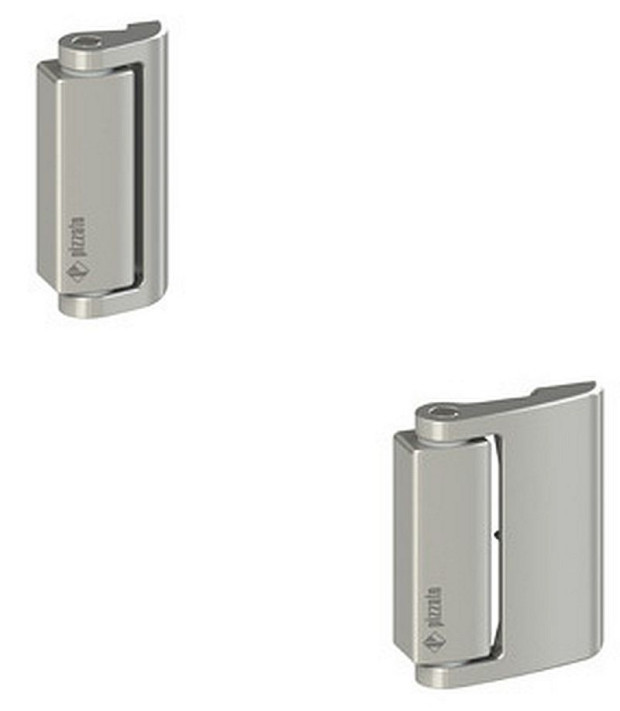

Wyłączniki zawiasowe bezpieczeństwa, seria HP-HC (Palladio)

Produkt firmy:

INSTOM sp. z o.o.

Kategoria produktu: Bezpieczeństwo maszyn

Zawiasowe wyłączniki bezpieczeństwa zapewniają wyłączenie niebezpiecznych maszyn w sytuacjach, gdy nastąpi otwarcie osłon bezpieczeństwa.

Zawiasowe wyłączniki bezpieczeństwa serii HP ze zintegrowanym mechanicznym zawiasem serii HC firmy Pizzato (seria Palladio) łączą w sobie nie tylko funkcjonalność i bezpieczeństwo, ale również estetyczny design. Główną zaletą tych wyłączników jest duża trudność w obejściu tego typu zabezpieczenia. W zawiasie ukryte są mechaniczne styki, których nie da się aktywować z zewnątrz w żaden sposób, nawet przy otwartej osłonie. Dodatkowo, dzięki montażowi bez widocznych śrub, wyłącznik dużo lepiej komponuje się w konstrukcje nowocześnie wyglądających maszyn. Cechy wyłączników Palladio to: solidna konstrukcja metalowa, wysoka jakość (europejska produkcja), wiele wersji wykonania, regulacja punktu pracy i kąta zadziałania, wysoki stopień ochrony. Można je wyposażyć w 11 typów bloków stykowych.

Podstawowe dane techniczne:

Obudowa: metalowa, malowana proszkowo

Wyjścia kablowe:  wersje z kablem zintegrowanym o przekrojach 5 x 0,75 mm2, 7 x 0,5 mm2 lub 9 x 0,34 mm2 długości 2 m, inne długości na zamówienie; wersje z M12 z zintegrowanym złączem 5 lub 8 pinowym

Ochrona przed korozją w mgle solnej: ≥ 300 h w rozpylonej obojętnej solance (NSS, zgodnie z ISO 9227)

Poziom bezpieczeństwa: SIL 3 (zgodnie z ISO 62061) PL e (zgodnie z ISO 13849-1)

Zakres temperatur pracy: -25° C +80° C – wersja standardowa; -40° C +80° C – wersja na życzenie

Wytrzymałość mechaniczna: 1 milion cykli (Jeden cykl oznacza dwa ruchy, jeden do zamknięcia i jeden do otwarcia styków)

Stopień ochrony: IP67 zgodnie z EN 60529; IP69K zgodnie z ISO 20653

Max obciążenie osiowe/promieniowe: 1500 N / 1000 N

Wymiary (W x D): A – 100 x 50 mm; B – 100 x 75 mm; HC AA – 100.6 x 49 mm
HC Ab – 100.6 x 79 mm; HC LL – 65 x 44.5 mm

Znamionowe napięcie izolacji: 400 V AC (kabel); 250 V AC (wtyk M12)

Znamionowy prąd cieplny Ith :10 A (dla 1-2 styków); 6 A (dla 3 styków); 4 A (dla 4 styków z wtykiem M12)

Kategoria użytkowania: AC15 / DC13 wg IEC 947-5-1
