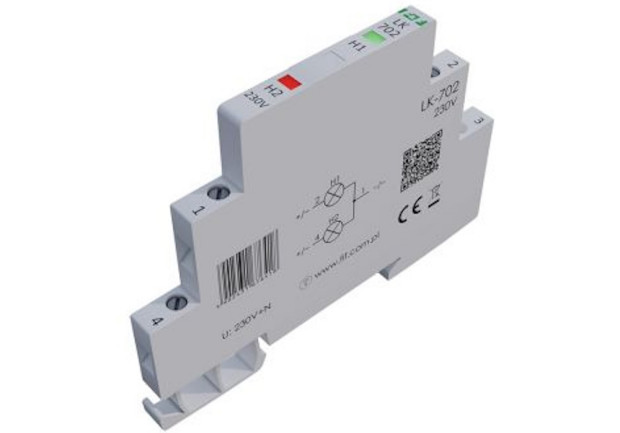

Moduł sygnalizacyjny LK-702

Do optycznej sygnalizacji stanów określonych odbiorników lub obwodów (np. "praca/przerwa" lub "otwarte/zamknięte"). Za sprawą niedużej wielkości obudowy (szerokość: 6,2 mm), istnieje możliwość znacznego zaoszczędzenia miejsca w rozdzielni, a z kolei dla potrzeb wspomnianej przed chwilą sygnalizacji stosowane są diody LED, które podłączone są równolegle do obwodu lub odbiornika. W przypadku, kiedy przed punktem podłączenia modułu do sieci zainstalowany jest bezpiecznik nadprądowy równy, albo większy niż 25 A, obwód podłączenia LK-702 należy doposażyć jeszcze w dodatkowy bezpiecznik obliczony na prądy wyższe od 6 A.

Parametry techniczne:

• Napięcie zasilania: 2x 230 V+N.
• Kolory diod LED: zielony oraz czerwony.
• Prąd znamionowy: 1 mA/kanał.
• Przyłącze: zaciski śrubowe 2,5 mm².
• Moment dokręcający: 0,4 Nm.
• Pobór mocy: 0,15 W/kanał.
• Temperatura pracy: od -30 do 50°C.
• Szerokość modułu: 6,2 mm.
• Sposób montażu: na szynie 35 mm.
• Stopień ochrony: IP20.
