Złącza przemysłowe M12 w wariantach 12- i 17-pinowych

W ostatnich trzech dziesięcioleciach złącza M8/M12 stały się preferowanym systemem połączeń w trudnych warunkach przemysłowych. Dzięki różnej liczbie pinów, dostępności wariantów męskich i żeńskich, różnych standardach kodowania oraz wersjach ekranowanych, złącza M8/M12 znajdują szeroki zakres zastosowań m.in. w sieciach Ethernet i fieldbus. Występują w różnych wariantach kodowania: „A” do czujników oraz do transmisji sygnałów analogowych/cyfrowych i zasilania, „B” do interfejsów fieldbus oraz „D” i „X” do interfejsów Ethernet.

Firma ERNI stale poszerza ofertę okrągłych złączy, aby pokryć szeroki zakres zastosowań przy maksymalnej elastyczności. Klient może wybierać między różnymi technikami zakończenia (SMT, THR), liczbą pinów (3...17), kodowaniem (A, B, D i X), wysokością (9 i 13 mm), wariantem męskim/żeńskim oraz wariantami z wbudowanym kablem. Pozłacane styki, ochrona przed kurzem i wodą oraz warianty ekranowane pozwalają na zastosowania w trudnych warunkach środowiskowych. Do tego dochodzi cała gama akcesoriów w postaci śrub blokujących, nakładek ochronnych lub uszczelek.

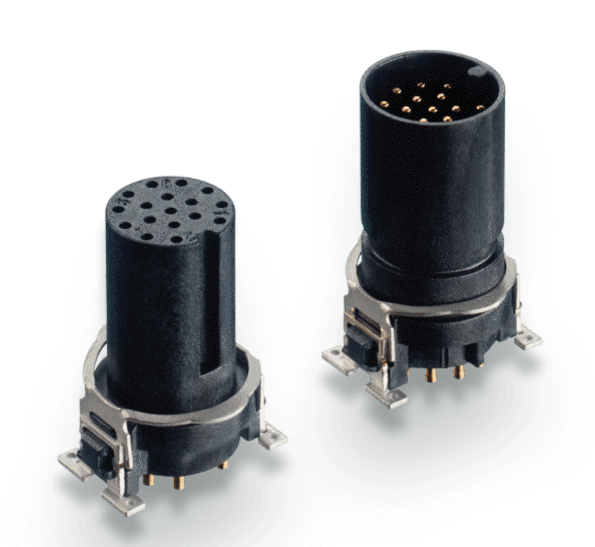

W ramach rodziny M12/M18 firma wprowadziła w ostatnim czasie do oferty nowe złącza M12 dostępne w wersji z 12 i 17 pinami. Pozwalają one ograniczyć liczbę interfejsów, np. gdy w jednym wielopinowym złączu i kablu zostaną umieszczone jednocześnie przewody szyny komunikacyjnej, I/O, sterujące, serwisowe i bezpieczeństwa. Typowe zastosowania wielopinowych złączy M12 obejmują skomplikowane czujniki, kamery, skanery, enkodery i systemy czujnik/siłownik.
