System złączy modułowych o możliwościach łatwego montażu ręcznego

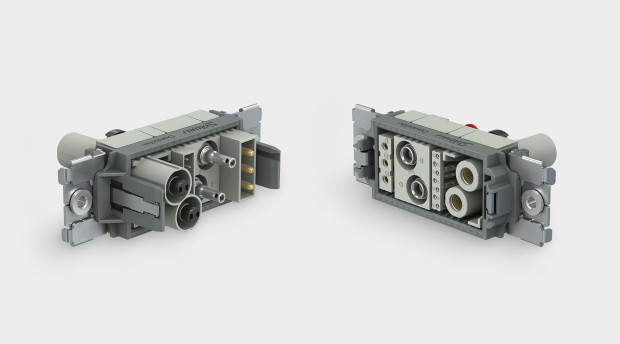

Złącza modułowe nowej rodziny CombiTac direqt z oferty firmy Staubli Electrical Connectors wyróżniają się wyjątkowo łatwym montażem i konserwacją. Umożliwiają łączenie różnych wariantów linii sygnałowych, wysokoprądowych i pneumatycznych w pojedynczym korpusie złącza. Zapewniają dużą niezawodność, określaną na 10 tys. cykli łączenia/rozłączania. Ponadto ich zaletą jest mała masa i możliwość montażu ręcznego bez użycia jakichkolwiek narzędzi.

Złącza CombiTac direqt zostały zaprojektowane z myślą o skróceniu do minimum czasu montażu i konserwacji. Oparto je na konstrukcji click-and-connect, umożliwiającej ręczne wstawianie poszczególnych kontaktów do ramki oraz ramek do korpusu złącza, bez użycia jakichkolwiek narzędzi. Wszystkie konfiguracje, zarówno do montażu panelowego, jak i do obudów, zapewniają niezawodną transmisję sygnałów i zasilania oraz niezawodne sprzężenie pneumatyczne w wielu sektorach przemysłu. Oferta kontaktów obejmuje wersje:

• wysokoprądowe: pojedyncze (Ø10 mm, do 350 A), podwójne (Ø7 mm, do 120 A) i potrójne (Ø3 mm, do 31 A),
• sygnałowe: 5-kanałowe (Ø1,5 mm, do 14 A) i 7-kanałowe (Ø1,0 mm, do 5 A),
• pneumatyczne: dwukanałowe Ø4 mm i Ø6 mm o maksymalnym ciśnieniu roboczym 15 b z zaworami odcinającymi lub bez.
