Panelowe złącza zasilające M12 z kodowaniem L o parametrach znamionowych 63 V/16 A

Firma binder wprowadziła na rynek nową serię złączy zasilających 823 do montażu panelowego w systemach automatyki. Są to złącza rozmiaru M12 z kodowaniem L, charakteryzujące się parametrami znamionowymi 63 V/16 A i stopniem ochrony IP68 (po złączeniu). Nadają się do lutowania ręcznego, na fali oraz w procesie rozpływowym. Stanowią alternatywę dla większych złączy 7/8", stosowanych często w zasilaczach.

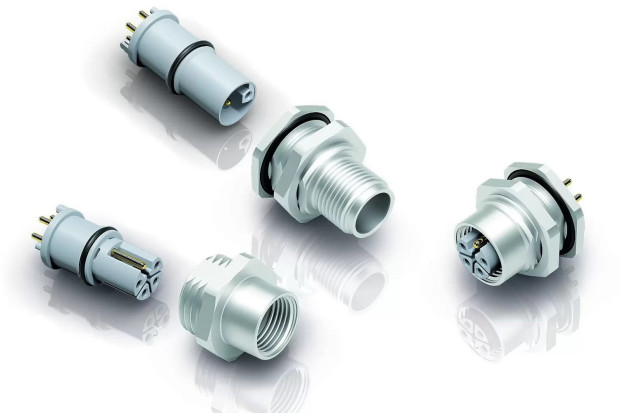

Seria 823 obejmuje dwuczęściowe męskie i żeńskie złącza do montażu panelowego. Każde z nich składa się z korpusu montażowego i obudowy gniazda, które nie są ze sobą na stałe połączone. W porównaniu z zastosowaniem elementów jednoczęściowych, ułatwia to montaż i demontaż płytki drukowanej. Korpus jest lutowany do płytki podczas montażu, a obudowa gniazda jest mocowana bezpośrednio do urządzenia. Zaletą jest tu możliwość lutowania bez obudowy. Ponadto, połączenia lutowane nie są poddawane momentowi obrotowemu podczas montażu obudowy. Zmniejszenie naprężeń na obu komponentach pozwala zmniejszyć ryzyko uszkodzeń.
