Przekaźniki bezpieczeństwa

Przekaźniki z wymuszonym prowadzeniem styków zgodne z normą EN 61810-3; szeroka gama typów od 2-biegunowych do 8-biegunowych.

Najlepsza wydajność dla wszystkich rodzajów aplikacji bezpieczeństwa

Przekaźniki z wymuszonym prowadzeniem styków upraszczają projektowanie niezawodnych obwodów bezpieczeństwa do zastosowań obejmujących wyłączniki awaryjne, sterowniki bezpieczeństwa i PLC, sterowanie windami/eskalatorami, roboty i sygnalizację kolejową.

Seria SFM o bardzo niskim profilu

Dzięki wysokości wynoszącej zaledwie 7,8 mm, SFM jest najniższym na świecie przekaźnikiem z wymuszonym prowadzeniem styków zgodnym z normą EN 61810-3. Możliwość lutowania rozpływowego zapewnia nową erę wydajności produkcji.

Główne cechy

- Przekaźnik 1NO/1NC z wymuszonym prowadzeniem styków zgodnie z EN 61810-3
- Wyjątkowo mała wysokość 7,8 mm
- Obciążalność 6A (NO), 4A (NC) @ 250VAC, 30VDC
Moc cewki -100mW
- Wysoka odporność na wstrząsy >20g
- Dostępne typy THT i THR
- Wzmocniona izolacja ≥ 5,5mm (V=230V kategoria przepięciowa III, 6kV) po stronie NO
- Napięcie cewki od 3 do 24 V
- Temperatura otoczenia od -40 do +85°C

Automatyka przemysłowa

- Moduły przekaźników bezpieczeństwa
- Sterowniki bezpieczeństwa
- Bezpieczne sterowanie ruchem

Automatyka budynkowa

- Sterowanie windą
- Sterowanie schodami ruchomymi
- Kontrola dostępu

Transport

- Sygnalizacja kolejowa
- Do zastosowań poza pociągiem
- Kontrola dostępu do stacji

Seria SFS: niewielka szerokość

Dzięki smukłej konstrukcji urządzenia SFS wymagają niewiele miejsca na płytce drukowanej. Oferowana jest szeroka gama typów styków, w tym 2a2b, 3a1b, 3a3b, 4a2b i 5a1b.

Smukła konstrukcja, bezpieczna dla ludzi i maszyn

Dzięki wymuszonej strukturze styków, przekaźnik SFS zapewnia, że kolejne operacje zostaną wyłączone i/lub ustawione w stan bezpieczny w przypadku przeciążenia przekaźnika SFS - lub w przypadku jakichkolwiek innych nieprawidłowości w obwodzie. Skutecznie zapobiega to usterkom technicznym, a tym samym zapewnia bezpieczeństwo ludzi i maszyn. Dodatkowy plus: Smukła konstrukcja przekaźnika zajmuje niewiele miejsca na płytce drukowanej, dzięki czemu spełnia wymagania nowoczesnych i minimalistycznych projektów produktów.

Najważniejsze cechy

- Wymuszone prowadzenie styków zgodnie z normą EN 61810-3, typ A
- Wersja 4-biegunowa: 2 styki NO / 2 styki NC lub 3 styki NO i 1 styk NC
- Wersja 6-biegunowa: 4 styki NO / 2 styki NC, 5 styków NO i 1 styk NC lub 3 styki NC i 3 styki NO
- Opcjonalna dioda LED wskazująca pozycję roboczą
- Opcjonalna zintegrowana dioda wolnoprzełączająca
- Dostępne gniazda do płyt PC lub montażu na szynie DIN
- Temperatura otoczenia do 85°C
- Dostępne zatwierdzenie VDE zgodnie z DIN EN 60947-5-1
- Zminimalizowany wymagany obszar PCB

Automatyka przemysłowa

- Moduły bezpieczeństwa / sterowniki PLC bezpieczeństwa
- AGV (pojazd sterowany automatycznie)
- Wyłącznik awaryjny

Automatyka budynków

- Sterowanie bramą / drzwiami
- Sterowanie windą
- Ratownictwo

Transport

- Sygnalizacja
- Liczenie osi
- Do zastosowań poza pociągiem

Seria SFY: niskoprofilowa

Te niskoprofilowe urządzenia o dużej mocy nadają się do zastosowań związanych z bezpieczeństwem i sterowaniem. Szeroka gama typów styków obejmuje modele 2a2b, 3a1b, 4a2b i 5a1b.

Moc i bezpieczeństwo w trudnych warunkach

Silny obwód magnetyczny, wytrzymałe i grube styki miedziane w połączeniu z dopracowanym procesem produkcyjnym to składniki wysokiej mocy przekaźnika SFY. Natężenie do 6 A i wysokie wartości AC15/DC13 zarówno po stronie NO, jak i NC umożliwiają bezpośrednie przełączanie dużych obciążeń. Z drugiej strony, złocone styki na życzenie i wysoka niezawodność styków spełniają wymagania niskich obciążeń. Obrotowy układ twornika, jak również energooszczędna technologia polaryzacji sprawiają, że SFY jest odpowiednim wyborem dla szczególnie trudnych i wymagających warunków.

Najważniejsze cechy

- Wymuszone prowadzenie styków zgodnie z normą EN 61810-3, typ A
- Wersja 4-biegunowa: 2 styki NO / 2 styki NC lub 3 styki NO i 1 styk NC
- Wersja 6-biegunowa: 4 styki NO / 2 styki NC lub 5 styków NO i 1 styk NC
- Niski profil, wysokość 14,5 mm
- Bardzo niskie rozproszenie mocy cewki
- Wysoka odporność na wstrząsy i wibracje
- Stopień ochrony RTIII
- Odpowiedni do zastosowań wymagających normy IEC/EN 60335-1
- Wzmocniona izolacja

Automatyka przemysłowa

- Moduły przekaźników bezpieczeństwa
- Sterownik bezpieczeństwa
- Bezpieczne sterowanie ruchem

Automatyka budynków

- Sterowanie windą
- Sterowanie schodami ruchomymi
- Kontrola dostępu

Transport

- Sygnalizacja kolejowa
- Do zastosowań poza pociągiem
- Kontrola dostępu do stacji

Seria SFN4D: 6-cio biegunowa

Przekaźniki bezpieczeństwa ≤8A z konfiguracją styków 4a2b. Bardzo długa żywotność przy obciążeniach AC15 i AC13.

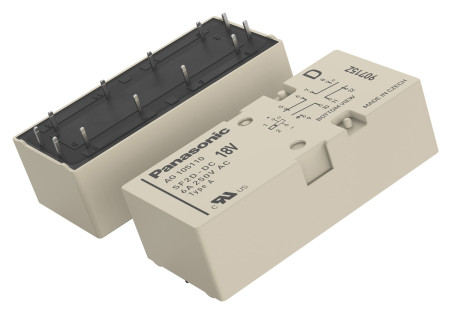

Seria SF2D: 4 biegunowa

Przekaźnik bezpieczeństwa ≤8A z konfiguracją styków 2a2b. Długa żywotność i doskonała zdolność do pracy przy niskim obciążeniu.

Seria SF4D: 8 biegunowa

Przekaźniki bezpieczeństwa ≤8A z konfiguracją styków 4a2b. Bardzo długa żywotność przy obciążeniach AC15 i AC13.

Seria SF3: 4 biegunowa

Przekaźniki bezpieczeństwa ≤8A z konfiguracją styków 3a1b.
