Przekaźniki mocy

Łatwe w użyciu przekaźniki elektromechaniczne o wydajności przełączania od 2A do 120A do montażu bezpośrednio na płytce drukowanej.

Energooszczędne przełączanie dużej mocy

Linia ponad 30 serii obejmuje niemal wszystkie zastosowania przemysłowe, budowlane i AGD. Obejmuje ona urządzenia obsługujące prąd ≤120 A na płytce drukowanej, urządzenia o niskim profilu 10 mm i smukłe modele o grubości 6 mm. Wszystkie standardowe wersje charakteryzują się niskim poborem mocy, ale wyrafinowane, spolaryzowane typy zatrzaskowe przewyższają wszystkie inne rozwiązania przełączające, oferując pobór mocy do 0W zarówno w stanie włączonym, jak i wyłączonym.

Seria DW-YL: typ wysokiego napięcia rozruchowego. Obsługa prądu rozruchowego 320 A w komponencie o niewielkich rozmiarach.

Seria DW to przekaźniki zatrzaskowe do 20 A, które oferują szeroki zakres wartości znamionowych i standardów. Może obsłużyć do
do 320 A przez 1,2 ms, dzięki czemu idealnie nadaje się do obciążeń pojemnościowych i scenariuszy z wysokimi prądami rozruchowymi. Zapewnia to
naszym klientom dużą elastyczność w różnych zastosowaniach. Dodatkowo, przekaźnik charakteryzuje się niewielką wysokością
zaledwie 15,8 mm i niewielką powierzchnią płytki drukowanej, co umożliwia kompaktową konstrukcję.

Kluczowe cechy
- Mały obszar na płytce drukowanej - szerokość 10 mm
- Czuła cewka, niskie zużycie energii
- Ocena TV8
- Wysoka obciążalność prądowa do 320 A
- Niski profil (wysokość = 15,8 mm)
- Certyfikat UL/C-UL, VDE

Seria HE-R: 40A

Przekaźnik mocy 40A PCB do systemów 3-fazowych z opcjonalnym stykiem sprzężenia zwrotnego - idealna opcja dla wymagających projektów falowników i skrzynek ściennych.

Przekaźnik PCB 40A do systemów 3-fazowych ze stykiem zwrotnym

Przekaźnik HE-R jest pierwszym drukowanym przekaźnikiem, który może być używany jako główny element przełączający w systemach 3-fazowych. Dzięki niewielkim rozmiarom, umożliwia on klientowi przeniesienie funkcji przełączania na płytkę drukowaną. Przyczynia się to do znacznej oszczędności miejsca i kosztów. Każdy z 4 styków zwiernych jest w stanie przełączać prąd 40 A do temperatury otoczenia +85°C - również dzięki zaawansowanej konstrukcji termicznej i wyjątkowej niskiej mocy cewki. Opcjonalny styk NC jako styk sprzężenia zwrotnego może obsługiwać obciążenia niskiego poziomu do 10mA / 5VDC. Zgodny z normą IEC62955 przekaźnik HE-R jest idealną opcją dla wymagających konstrukcji naściennych.

Najważniejsze cechy
- Unikalny układ styków 4a lub 4a1b
- Styk 1xNC jako styk lustrzany
- Obciążalność rezystancyjna styku 40A / 480VAC
- Ekstremalnie niska moc cewki wynosząca 490 mW
- Prześwit i droga upływu > 8,0 mm
- Temperatura otoczenia od 40°C do +85°C
- Typ terminala lutowniczego PCB
- Certyfikat UL/C-UL, VDE

Seria DE: Najmniejszy przekaźnik 16A

Najmniejszy na świecie przekaźnik 16A

Będąc najmniejszym na rynku 16A spolaryzowanym przekaźnikiem mocy, urządzenia serii DE umożliwiają miniaturyzację w każdej aplikacji. Szczególnie w przypadku inteligentnych gniazd o mocy do 3,6 kW, które wymagają odstępu co najmniej 8 mm, przekaźniki DE są idealnym rozwiązaniem. Ponadto, spolaryzowany system cewek, a zwłaszcza wersje z zatrzaskiem (1 lub 2 cewki), pomaga zwiększyć wydajność energetyczną aplikacji: przekaźnik DE nie zużywa energii w stanie włączenia lub wyłączenia, tylko podczas krótkiego okresu przełączania. W przypadku aplikacji, w których nie można zastosować przekaźników zatrzaskowych, przekaźnik DE jest dostępny w wersji monostabilnej o bardzo niskim poborze mocy, co pozwala utrzymać straty na niskim poziomie.

Główne cechy
- Mały rozmiar: 25 x 12,5 x 12,5 mm
- 16A 250VAC, 10A 30VDC
- Nominalna moc robocza: 200 mW
- Jednostronnie stabilne, zatrzaskowe 1 i 2 cewki
- Stały i krótki czas ustawiania / resetowania / odbijania przez cały okres użytkowania
- Napięcie cewki od 1,5 V do 48 V
- Oddzielne komory stykowe dla wersji 1a1b / 2a
- Zatwierdzone przez UL/CSA, VDE

Automatyka domowa
- Inteligentne wtyczki / inteligentne przełączniki
- Inteligentne liczniki
- Inteligentne oświetlenie

Automatyka budynkowa
- Urządzenia bezpieczeństwa
- Aplikacje magistrali KNX
- Automatyka biurowa

Automatyka przemysłowa
- Przekaźnik wyjściowy dla sterowników PLC
- Regulatory temperatury
- Zegary sterujące

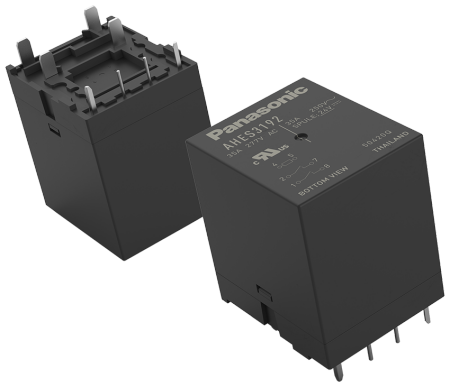

Seria HE-S

- 35A, 277V AC
- Moc cewki 170 mW
- Lustrzany mechanizm stykowy zgodny z normą IEC 6097-4-1

Seria DSP: Miniaturowy przekaźnik polaryzowany 8A

Moc 8A w rozmiarze przekaźnika sygnałowego

Urządzenia serii DSP to przekaźniki mocy 8 A, które są prawie tak małe jak przekaźniki sygnałowe. Szeroki asortyment obejmuje 54 typy, w tym jednostronne stabilne, z 1 cewką zatrzaskową i z 2 cewkami zatrzaskowymi dla wszystkich układów styków (1NO, 1NO, 1NC, 2NO). Bezpośrednie sterowanie przez tranzystory i układy scalone jest możliwe dzięki czułości odbioru około 190 mW w połączeniu z cewką 3V. Inne napięcia robocze są dostępne do 24V. Jako akcesoria dostępne są gniazda PCB.

Główne cechy
- Wysoka obciążalność styków: 1a 8A 250VAC / 2a, 1a1b 5A 250VAC
- Dostępne typy zatrzaskowe
- Nominalna moc robocza 300 mW
- Zatwierdzone przez UL/CSA, TÜV, Glow wire (EN 60335)
- Zatwierdzone przez UL/CSA, TÜV
- Uszczelniona konstrukcja
- Dostępne gniazdo PCB

Automatyka domowa
- Aplikacje IoT
- Inteligentne wtyczki
- Inteligentne oświetlenie

Automatyka budynków
- Żaluzje
- Silniki
- Chronotermostaty

Przemysł
- Drukarki, rejestratory danych
- Aplikacje PLC
- Urządzenia pomiarowe

Seria DW: Niewielkie rozmiary; maksymalna możliwa wydajność przełączania

Przekaźnik 16A kompatybilny z reflow

Urządzenia z serii DW to przekaźniki zatrzaskowe ≤16A, które oferują trzy podstawowe typy. Standardowy typ o wysokości 18,8 mm zapewnia kompatybilność z metodą rozpływową pin-in-paste i zdolność przełączania 8A 250VAC. Dla aplikacji wymagających wysokiego prądu rozruchowego do 100A i możliwości przełączania 16A 277VAC, wersja DW-HL jest najlepszym wyborem. Ponadto oferuje niższą wysokość wynoszącą zaledwie 15,8 mm. Obie wersje są dostępne jako zgodne z normą IEC60335-1* dla domowych i podobnych urządzeń elektrycznych.

Kluczowe cechy
- Mały obszar na płytce drukowanej: szerokość 10 mm
- Czuła cewka; niskie zużycie energii
- Ocena TV8
- Kompatybilny z reflow
- Zgodność z normą IEC 60335-1
- Niski profil (wysokość 15,8 mm)
- Certyfikat UL/C-UL, VDE

Inteligentne liczniki
- Liczniki cyfrowe

IoT
- Inteligentne wtyczki
- Inteligentne przełączniki
- Sterowanie przesłonami świetlnymi

Urządzenia domowe
- Pralki
- Zmywarki
- Suszarki

Seria DJ-H: Wysoki prąd rozruchowy dla inteligentnego domu i oświetlenia

Przekaźnik 50A z wysokim prądem rozruchowym

Urządzenia z serii DJ-H to przekaźniki zatrzaskowe, które spełniają wymagania rynków IoT i automatyki budynkowej w zakresie przełączania siłowników do oświetlenia i obciążeń silnika itp. Aby umożliwić serwisantom instalacji elektrycznych łatwe sprawdzanie obwodów, przekaźnik jest opcjonalnie wyposażony w ręczną dźwignię, która działa jak przycisk testowy. Przekaźniki DJ-H mogą przełączać 50A przy 277VAC (obciążenie rezystancyjne) i są certyfikowane dla obciążeń lamp fluorescencyjnych zgodnie z IEC 60669-1 przy 200μF/20A i 250VAC. Zarówno wersje z 1 cewką, jak i z 2 cewkami zatrzaskowymi są dostępne w wersji z odwrotną polaryzacją i napięciem cewki 5, 12 lub 24V.

Główne cechy
- Wysoka zdolność rozruchowa
- Obciążenie wolframowe (klasa TV-20)
- Obciążenie balastem elektronicznym (NEMA410)
- Obciążenie pojemnościowe (IEC 60669-1)
- Temperatura otoczenia: od -40 do +85°C
- Dostępny typ przełącznika ręcznego
- Czuła cewka: 1 cewka zatrzaskowa -1W; 2 cewki zatrzaskowe -2W
- Udarowe napięcie przebicia między stykiem a cewką: 12 kV

Inteligentny dom
- Żaluzje
- Sterowanie roletami przeciwsłonecznymi
- Oświetlenie

Sterowanie oświetleniem
- Siłowniki
- Oświetlenie uliczne

Automatyka budynków
- Sterowanie silnikami
- Sterowanie oświetleniem

Seria PF: Wąski rozmiar; 6A; dostępny typ z wygiętym stykiem

Przekaźnik 6A o szerokości 5 mm wyprodukowany w Europie

Wyprodukowany w Europie, wysoce bezpieczny i wystarczająco kompaktowy, aby był całkowicie odpowiedni do zastosowań rozdzielaczowych: Przekaźnik PF jest dostępny ze stykiem 1xNO lub 1xNC i może przełączać do 6A 250V AC, a także wysokie obciążenia indukcyjne, takie jak AC15, DC13. Pomimo zminimalizowanych wymiarów, przekaźnik wykazuje niezrównaną odporność izolacji, ponieważ wytrzymuje napięcie przebicia odpowiednio 4000 V lub 6000 V. Odstęp między stykiem a zaciskiem cewki wynosi min. 8,0 mm, a odstęp między stykami min. 6,0 mm. Przekaźniki PF są zgodne z różnymi normami bezpieczeństwa (VDE, UL/C-UL).

Kluczowe cechy
- 1 forma A i 1 forma C
- Mały rozmiar 28 x 15 x 5 mm
- Zdolność przełączania 6A 250 VAC
- Odporność na ciepło i ogień: EN60335-1, klauzula 30 (GWT)
- Napięcie przebicia 4KV i napięcie przebicia 6KV
- Uszczelniona konstrukcja / RTIII
- Dostępne złocone styki
- Napięcie cewki od 4,5 V do 60 V

Automatyka przemysłowa
- Przekaźniki interfejsu dla PLC
- Roboty
- Zegary, liczniki, regulatory temperatury

Automatyka budynków
- Urządzenia bezpieczeństwa
- Aplikacje IoT
- Drukarka

Pomiar
- Urządzenia testowe
- Płytki we/wy
- Przekaźnik wyjściowy

Seria HE-N

Przekaźnik mocy o wysokiej wydajności 120A / 480V AC 1FormA

Seria DJ: Przekaźnik zatrzaskowy 20A z opcjonalnym ręcznym przyciskiem testowym

Dostępne są zarówno wersje odporne na topnik, jak i uszczelnione. Kompaktowa konstrukcja o wysokiej wydajności i niskiej mocy cewki. Droga rozchodzenia się i odstęp 8 mm (min.)

Seria ST: 8A spolaryzowane z wysoką zdolnością rozruchową

Dostępne typy zatrzaskowe 1a1b/2a. Wysokie napięcie przebicia. Nie nadaje się do nowych zastosowań.

Seria S: 2a2b/3a1b/4a 4A spolaryzowany

Wielokrotne układy połączeń dla obciążeń niskiego poziomu ≤4A

Seria DZ-S: 1FormA 90A typ zatrzaskowy

Doskonała charakterystyka, w tym wysoka obciążalność prądowa (~500A). Odległość upływu i odstęp ≥8 mm.

Seria JW: Monostabilne urządzenie 10A z przepięciem 10kV

Przekaźniki 1FormA/1FormC/2FormA/2FormC 5A/10A do zasilaczy. RTIII, odstęp między stykami i cewką 8 mm (min.).

Seria JVN:  niskoprofilowa 1 Form A 16A; idealna do sterowania źródłem ciepła.

Kompaktowy, niskoprofilowy przekaźnik o małej powierzchni 16 x 22 mm i wysokości 10,9 mm. Zgodny z różnymi standardami (UL, CSA, TUV).

Seria LZ: Niskoprofilowy (15,7 mm) produkt towarowy.

Temperatura otoczenia ≤105°C z odstępem 10 mm (min.) Dostępne są zarówno RTII, jak i RTIII.

Seria LFG: 33A 1FormA do falowników fotowoltaicznych; przerwa stykowa - 1,8 mm

Kompaktowy rozmiar, wysokie napięcie udarowe i wysoki prąd rozruchowy.

Seria LQ: miniaturowy 1 Form A/1 Form C 10A

- Przekaźnik typu uszczelnionego
- Bardzo mały rozmiar
- Wysokie napięcie przepięciowe 8000V
- Bardzo niski pobór mocy

Seria LZN: niskoprofilowy 1 From A/1 Form C 16A; zgodny z normą EN60335-1 GWT

RTII; odstęp i prześwit 10 mm (min.); wysokość tylko 15,7 mm
