Pasywne czujniki ruchu na podczerwień - PaPIRs

Najlepsze czujniki ruchu PIR przekonują prostą koncepcją plug-and-play, są niezwykle małe i wydajne. Portfolio produktów oferuje rozwiązania dla niemal wszystkich zastosowań.

Niezwykle małe i wydajne

Pasywne lub piroelektryczne czujniki podczerwieni (PIR) są detektorami termicznymi i nadają się jako czujniki ruchu. Reagują na zmianę promieniowania cieplnego w podczerwieni w otoczeniu, np. przez poruszającą się osobę (lub obiekt). Najnowsza generacja czujników PIR Panasonic, rodzina EKM, składa się z dwóch mechanicznie identycznych serii: EKMB (1µA, 2µA i 6µA; wyjście cyfrowe) i serii EKMC (170µA; wyjście cyfrowe i analogowe).

Cyfrowe czujniki PaPIRs oferują stałe, wstępnie ustawione progi przełączania, wyjście typu otwarty dren (On/Off), kompensację temperatury i napięcia offsetu oraz wykazują wyjątkowo wysoką odporność na zakłócenia elektromagnetyczne (prosimy o kontakt w celu uzyskania raportów z testów). Analogowe czujniki PaPIRs ze zintegrowanym obwodem wzmacniacza operacyjnego mogą być bezpośrednio podłączone do wejścia analogowego mikrokontrolera. Poziomy progowe można odpowiednio dostosować, aby uzyskać taką samą czułość, jak w przypadku różnych wersji cyfrowych. Ponadto wykazują one doskonałą odporność na zakłócenia elektromagnetyczne (prosimy o kontakt w celu uzyskania raportów z testów).
Seria EKMB (1µA, 2µA, 6µA, cyfrowa) może być używana do urządzeń zasilanych bateryjnie, a seria EKMC (170µA, cyfrowa i analogowa) do zastosowań przewodowych.

Wszystkie rodzaje soczewek są dostępne w trzech kolorach: białym, czarnym i perłowo-białym.

Poznaj rodzinę EKM z seriami EKMB (1,2,6µA) i EKMC (170µA):

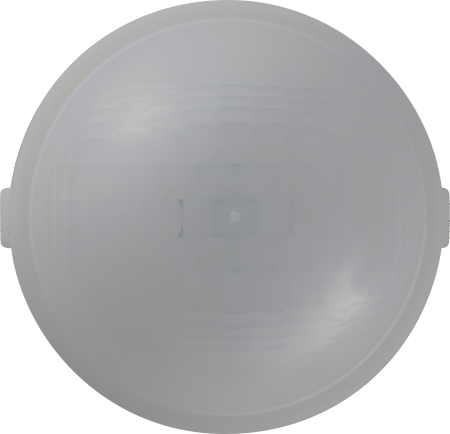

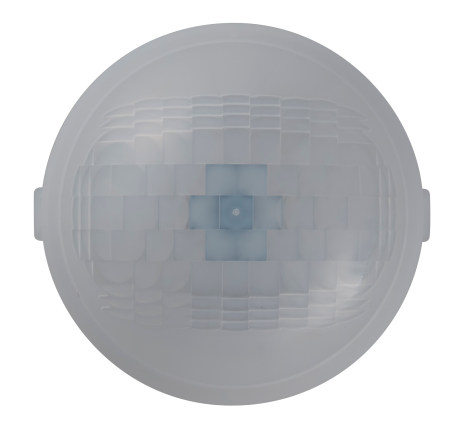

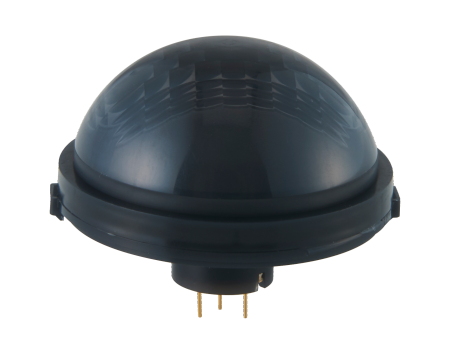

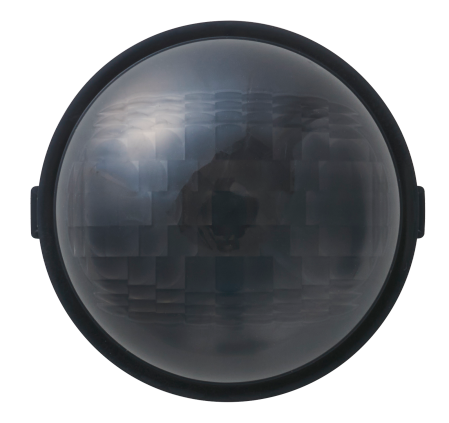

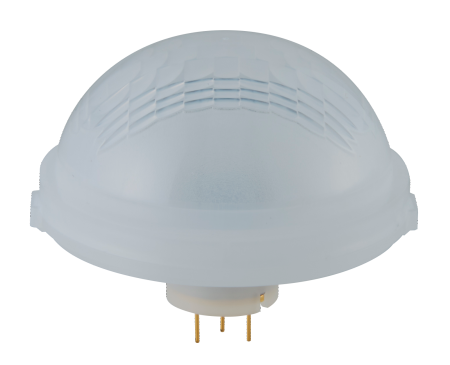

1. Typ ultraszerokokątny i dalekosiężny

Czujnik przejścia i oświetlenia ulicznego dalekiego zasięgu.

Dzięki niewiarygodnie małej średnicy obiektywu wynoszącej zaledwie 32,6 mm i obszarowi detekcji o wymiarach 30,9 m na 12,6 m przy wysokości instalacji wynoszącej 15 m, nowy czujnik ultraszerokokątny i dalekiego zasięgu jest najbardziej kompaktowym czujnikiem dalekiego zasięgu dostępnym na rynku.

Typowe zastosowania:

Konfiguracja 188 stref detekcji umożliwia wyjątkowe wykrywanie ruchu promieniowego i minimalizuje martwe punkty.

Usprawni to integrację czujników w zastosowaniach związanych z oświetleniem korytarzy i ulic, zapewniając jednocześnie naszym klientom niezrównany poziom wydajności, niezawodności i szybkości wprowadzania na rynek.
Ten nowy czujnik PaPIRs pokazuje nasze zaangażowanie w dostarczanie innowacyjnych komponentów sterowania oświetleniem, które zwiększają wydajność.

Seria EKMB (1µA, 2µA, 6µA, cyfrowa) może być używana do urządzeń zasilanych bateryjnie, a seria EKMC (170µA, cyfrowa i analogowa) do zastosowań przewodowych.

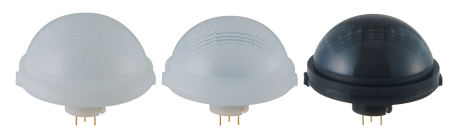

Wszystkie czujniki są dostępne w następujących kolorach: Biały, Czarny, Biały perłowy

2. „Flat Square Type” - dla estetycznej integracji

Ten typ zapewnia estetyczny wygląd produktu dzięki płaskiej i kwadratowej soczewce. Może być stosowany zarówno w produktach montowanych na ścianie (typowa odległość wykrywania 5 m), jak i na suficie (typowa wysokość montażu 3 m).

Typowe zastosowania:

Nowy czujnik „Flat Square Type” można niemal niewidocznie zintegrować z dowolnym produktem dzięki niepozornej płaskiej i kwadratowej soczewce, która ukrywa typowy wygląd czujnika ruchu. Czujnik ten nadaje się do montażu sufitowego, ściennego lub narożnego i dlatego może być stosowany w niezliczonych projektach produktów.

Seria EKMB (1µA, 2µA, 6µA, cyfrowe) może być używana w urządzeniach zasilanych bateryjnie, a seria EKMC (170µA, cyfrowe i analogowe) w aplikacjach przewodowych.

Wszystkie czujniki są dostępne w następujących kolorach: Biały, Czarny, Perłowy biały

3. Typ detekcji rozległego obszaru - dla maksymalnego pokrycia przestrzeni

Typ detekcji rozległego obszaru zapewnia maksymalne pokrycie przestrzeni przy typowej wysokości montażu do 3 m. Ten czujnik PIR jest mechanicznie identyczny z czujnikiem detekcji bardzo lekkiego ruchu.

Typowe zastosowania:

Ten czujnik PIR jest przeznaczony do stosowania w dużych pomieszczeniach, takich jak biura typu open space, sale konferencyjne, sale wykładowe, hole wejściowe, parkingi i wiele innych. Dzięki identycznej konstrukcji mechanicznej można go stosować zamiennie z czujnikiem detekcji ruchu typu Ultra Slight, który może być wykorzystywany jako czujnik obecności lub czujnik środkowy, w zależności od scenariusza.

Ten pasywny czujnik ruchu na podczerwień rozszerza rodziny PaPIR EKMC (170μA) dla urządzeń bezbateryjnych i EKMB (1μA, 2μA i 6μA) dla urządzeń zasilanych bateryjnie.

Wszystkie czujniki są dostępne w następujących kolorach: Biały, Czarny, Perłowy biały

4. Typ Ultra Slight Motion Detection - potężny, wszechstronny czujnik ruchu

Elastyczny, wszechstronny czujnik może wykrywać najmniejsze ruchy do wysokości sufitu 3 m i idące osoby do odległości 6 m. Ten czujnik ruchu jest mechanicznie identyczny z typem wykrywania szerokiego obszaru.

Typowe zastosowania:

Czujnik ten jest idealnym wyborem dla środowisk, w których należy wykrywać najmniejsze ruchy, np. w biurach, poczekalniach, pomieszczeniach odnowy biologicznej, pomieszczeniach sanitarnych i wielu innych.

Czujnik może niezawodnie wykrywać osoby idące w odległości do 6 m, co jest typowe dla recepcji lub magazynów, aby wymienić tylko kilka. Kolejną zaletą jest identyczna konstrukcja mechaniczna, a tym samym wymienność z typem detekcji szerokokątnej, który ma jeszcze większy kąt widzenia, a tym samym zapewnia największe możliwe pokrycie obszaru.

Seria EKMB (1µA, 2µA, 6µA, cyfrowa) może być używana do urządzeń zasilanych bateryjnie, a seria EKMC (170µA, cyfrowa i analogowa) do aplikacji przewodowych.

Wszystkie czujniki są dostępne w następujących kolorach: Biały, Czarny, Perłowy biały

5. Typ niskoprofilowy - mały i wydajny

Typ niskoprofilowy jest mały, ale bardzo wydajny! Nadaje się do maksymalnych odległości wykrywania do 5 m w przypadku montażu na ścianie i typowej wysokości montażu na suficie do 3 m.

Typowe zastosowania:

Ten czujnik PIR jest stosowany w ultracienkich urządzeniach, takich jak termostaty, inteligentne czujniki domowe lub wąskie oprawy oświetleniowe ze sterownikami 16 mm lub 11 mm. Soczewka ma również mały stopień, który może być używany jako mechaniczny ogranicznik w celu uniknięcia luki cienia lub po prostu jako uchwyt O-ring.

Seria EKMB (1µA, 2µA, 6µA, cyfrowa) może być używana do urządzeń zasilanych bateryjnie, a seria EKMC (170µA, cyfrowa i analogowa) do zastosowań przewodowych.

Wszystkie czujniki są dostępne w następujących kolorach: Biały, Czarny, Perłowy biały

6. Typ dalekiego zasięgu o wysokiej rozdzielczości - najmniejszy na świecie czujnik dalekiego zasięgu

128 wiązek zapewnia niemal całkowite krycie. Specjalna konstrukcja soczewki ułatwia stosowanie pierścieni uszczelniających (o-ring).

Typowe zastosowania:

Ten czujnik PIR jest używany w aplikacjach dalekiego zasięgu lub wysokiego zasięgu, takich jak czujniki ruchu w magazynach, inteligentne oświetlenie uliczne lub kamery CCTV dalekiego zasięgu. Czujnik może być również używany do monitorowania długich korytarzy.

Seria EKMB (1µA, 2µA, 6µA, cyfrowa) może być używana do urządzeń zasilanych bateryjnie, a seria EKMC (170µA, cyfrowa i analogowa) do zastosowań przewodowych.

Wszystkie czujniki są dostępne w następujących kolorach: Biały, Czarny, Perłowy biały

7. Standardowy typ detekcji - bestseller

Standardowy typ detekcji z dyskretną płaską soczewką zapewnia maksymalny zasięg detekcji do 5 m w przypadku montażu na ścianie. W przypadku montażu sufitowego zalecana wysokość instalacji wynosi ok. 3 m.

Typowe zastosowania:

Najlepiej sprzedający się czujnik PIR jest używany w aplikacjach sterowania oświetleniem i HVAC, w inteligentnych urządzeniach domowych, takich jak kamery IP, oprawy oświetleniowe i produkty konsumenckie.

Seria EKMB (1µA, 2µA, 6µA, cyfrowa) może być używana w urządzeniach zasilanych bateryjnie, a seria EKMC (170µA, cyfrowa i analogowa) w aplikacjach przewodowych.

Wszystkie czujniki są dostępne w następujących kolorach: Biały, Czarny, Perłowy biały

8. Instalacja ścienna (narożna) - monitorowanie pomieszczenia z narożnika

Typ ścienny (narożny) może niezawodnie monitorować pomieszczenie, gdy jest zainstalowany w rogu na typowej wysokości 2,5 - 3 m.

Typowe zastosowania:

Ten czujnik PIR jest stosowany w urządzeniach takich jak termostaty, lampy ścienne, inteligentny dom lub czujniki zarządzania przestrzenią. Zainstalowany w górnym rogu pomieszczenia, czujnik podczerwieni może monitorować pomieszczenie do 12m. Ponadto górna część soczewki jest nieaktywna, aby zmniejszyć wpływ źródeł zakłóceń, np. wentylatorów.

Seria EKMB (1µA, 2µA, 6µA, cyfrowa) może być używana do urządzeń zasilanych bateryjnie, a seria EKMC (170µA, cyfrowa i analogowa) do aplikacji przewodowych.

Wszystkie czujniki są dostępne w następujących kolorach: Biały, Czarny, Perłowy biały

9. Typ detekcji dalekiego zasięgu - potężny czujnik działający w średnim obszarze.

Typ detekcji dalekiego zasięgu to potężny czujnik środkowego pola! Zapewnia maksymalną odległość wykrywania do 12 m i typową wysokość montażu do 7 m.

Typowe zastosowania:

Ten czujnik PIR jest odpowiedni do obszarów takich jak małe magazyny, hale sportowe lub inteligentne oświetlenie uliczne.

Seria EKMB (1µA, 2µA, 6µA, cyfrowa) może być używana do urządzeń zasilanych bateryjnie, a seria EKMC (170µA, cyfrowa i analogowa) do zastosowań przewodowych.

Wszystkie czujniki są dostępne w następujących kolorach: Biały, Czarny, Perłowy biały

10. Typ detekcji niewielkiego ruchu

Czujnik wykrywający niewielki ruch jest wydajnym czujnikiem wewnętrznym.Nadaje się do typowych instalacji sufitowych o wysokości do 3 m.

Typowe zastosowania:

Ten czujnik PIR jest często używany w urządzeniach HVAC, jednostkach sterujących oświetleniem i oprawach oświetleniowych do biur i sal konferencyjnych.

Seria EKMB (1µA, 2µA, 6µA, cyfrowa) może być używana do urządzeń zasilanych bateryjnie, a seria EKMC (170µA, cyfrowa i analogowa) do zastosowań przewodowych.

Wszystkie czujniki są dostępne w następujących kolorach: Biały, Czarny, Perłowy biały

11. Typ standardowej i niewielkiej detekcji ruchu

Typ standardowy i typ wykrywania niewielkiego ruchu mają dwie strefy zoptymalizowane pod kątem różnych wzorców ruchu. Dla typowych wysokości instalacji sufitowych do 3 m.

Typowe zastosowania:

Ten czujnik PIR jest używany w przebieralniach, palarniach i zastosowaniach typu flex-desk. Czujnik ma bardzo czułą strefę środkową, która wykrywa najmniejsze obiekty i ruchy. Zewnętrzną strefę lub FOV można zmienić za pomocą maski.

Seria EKMB (1µA, 2µA, 6µA, cyfrowa) może być używana do urządzeń zasilanych bateryjnie, a seria EKMC (170µA, cyfrowa i analogowa) do zastosowań przewodowych.

Wszystkie czujniki są dostępne w następujących kolorach: Biały, Czarny, Perłowy biały

12. Szeroki typ detekcji w poziomie - z poziomym polem widzenia 150°

Typ detekcji horyzontalnej z opatentowaną specjalną soczewką poprawiającą czułość radialną, maksymalnym poziomym polem widzenia 150° i odległością detekcji do 5 m.

Typowe zastosowania:

Ten czujnik PIR jest używany w urządzeniach naściennych, takich jak termostaty, przełączniki ścienne lub czujniki inteligentnego domu. Czujnik może być również używany jako czujnik alarmu włamania do drzwi lub okien. Za pomocą maski można zrealizować funkcję odporności na zwierzęta domowe. Co więcej, czujnik można zintegrować z produktem końcowym na dwa różne sposoby. W przypadku korzystania z pełnego poziomego kąta widzenia wynoszącego 150°, czujnik nieznacznie wystaje z produktu. Jeśli wystarczający jest kąt widzenia 122°, czujnik nie wystaje już z produktu, dzięki czemu czujnik może całkowicie połączyć się z powierzchnią produktu.

Czujniki z serii EKMB (1µA, 2µA, 6µA, cyfrowe) mogą być stosowane w urządzeniach zasilanych bateryjnie, a czujniki z serii EKMC (170µA, cyfrowe i analogowe) w urządzeniach przewodowych.

Wszystkie czujniki są dostępne w następujących kolorach: Biały, Czarny, Perłowy biały

---

Przegląd najważniejszych zastosowań

Piroelektryczne czujniki ruchu są obecnie wykorzystywane nie tylko w automatyce budynkowej i inteligentnych domach, ale także w sektorze przemysłowym i konsumenckim. Zastosowania wykraczają daleko poza klasyczne obszary, takie jak oświetlenie, powietrze, klimat i aplikacje bezpieczeństwa. Bardzo czułe czujniki PaPIR są wykorzystywane na przykład w aplikacjach do współdzielenia biurek. Ponadto produkty ze sztuczną inteligencją wykorzystują czujniki ruchu, aby działać w odpowiednim momencie i proaktywnie z potencjalnymi użytkownikami. W oparciu o specyfikację docelową wspólnie wybieramy optymalny czujnik, pomagamy wygenerować pożądany zakres wykrywania oraz udzielamy wskazówek dotyczących projektowania i instalacji produktu. Nasz zespół udzieli wsparcia podczas projektowania. Skontaktuj się z nami!

Który czujnik PaPIRs jest najlepszy do danego zastosowania?

Pasywne czujniki podczerwieni (PaPIR) firmy Panasonic są dostępne w różnych wersjach. Poszczególne czujniki ruchu różnią się na przykład poborem mocy, interfejsami wyjściowymi i soczewkami. Ponadto większość czujników cyfrowych można zamówić z różnymi wartościami progowymi, co wpływa nie tylko na czułość, ale także na prawdopodobieństwo fałszywych alarmów (np. spowodowanych wahaniami powietrza lub temperatury). Wymagania dotyczące czujników ruchu często nie są jednoznacznie określone i różnią się w zależności od typu instalacji i miejsca montażu.

Ważnym czynnikiem jest na przykład różnica temperatur między wykrywanym obiektem a tłem. Rozmiar i prędkość obiektu docelowego, rozmiar i wzór stref detekcji PIR, kierunek ruchu względem czujnika mogą również silnie wpływać na wydajność czujnika. To, co często działa w prostych środowiskach referencyjnych, może powodować problemy w terenie.

Dzięki naszemu know-how chcielibyśmy wspierać i towarzyszyć w fazie rozwoju. Nie masz pewności, który czujnik lub układ optyczny jest optymalny dla Twojej aplikacji? Chcesz ograniczyć zasięg detekcji danego czujnika i nie wiesz jak to zrobić? Skontaktuj się z nami, a wspólnie znajdziemy rozwiązanie.
