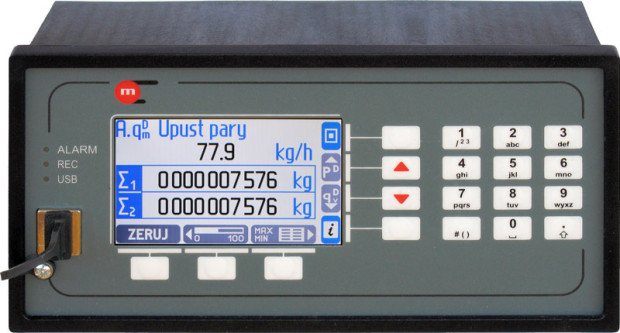

FP-3031 Przelicznik przepływu (zastępuje FP-3000)

Przelicznik skompensowanego przepływu i energii cieplnej pary, wody, innych mediów ciekłych oraz skompensowanego przepływu gazów technicznych z elektroniczną rejestracją wyników. Rozliczanie do dwóch niezależnych ukladów pomiarowych, funkcje alarmowo-sterujące, możliwość pracy w systemach komputerowych.

Uniwersalny przelicznik FP-3031 służy do pomiaru:

• przepływu i energii cieplnej pary i wody zgodnie z IAPWS-IF97,
• przepływu i energii cieplnej innych niż woda cieczy wg charakterystyk podawanych przez użytkownika,
• przepływu gazów technicznych.

W jednym przyrządzie można skonfigurować jednocześnie do trzech różnych układów pomiarowych dla odrębnych ciągów technologicznych.

Przelicznik przeznaczony jest do zastosowań przemysłowych, w niezależnych układach pomiarowych, jak i jako element komputerowych systemów pomiaru i sterowania.

W przyrządzie dostępnych jest dziesięć wejść pomiarowych umożliwiających podłączenie różnego typu czujników i przetworników:

• 3 x RTD / I, trzy wejścia przystosowane są do bezpośredniego podłączenia rezystancyjnych czujników temperatury lub przetworników z wyjściem 0/4 20mA,
• 4 x I, cztery wejścia umożliwiające podłączenie przetworników w standardzie pętli prądowej 0/4-20mA,
• 3 x I / PULS, dwa wejścia umożliwiające podłączenie przetworników z wyjściem 0/4-20mA lub z wyjściem impulsowym w zakresie 0,001 Hz do 10 kHz.

Przyrząd posiada 4 półprzewodnikowe przekaźniki wyjściowe o obciążalności 0,1 A / 60 V, umożliwiające realizację prostych funkcji alarmowo-sterujących.

Do komunikacji z operatorem przeznaczony jest kolorowy graficzny wyświetlacz LCD TFT o wymiarach 42 x 70 mm, 19-przyciskowa klawiatura oraz 3 dwukolorowe diody sygnalizacyjne. FP-3031 ma rozbudowane funkcje archiwizowania mierzonych i obliczanych wielkości.

Dane archiwalne zapisywane są w wewnętrznej pamięci danych o pojemności 2GB. Mogą być one skopiowane z przelicznika za pośrednictwem przenośnej pamięci USB włożonej do portu znajdującego się na płycie czołowej.

Urządzenie może komunikować się z systemem nadrzędnym poprzez:

• port RS485 w protokole ASCII lub Modbus RTU,
• port Ethernet, dostępny jest protokół Modbus TCP oraz serwer www.
