Kamery NIR o rozdzielczości 2048 x 2048 do inspekcji paneli fotowoltaicznych

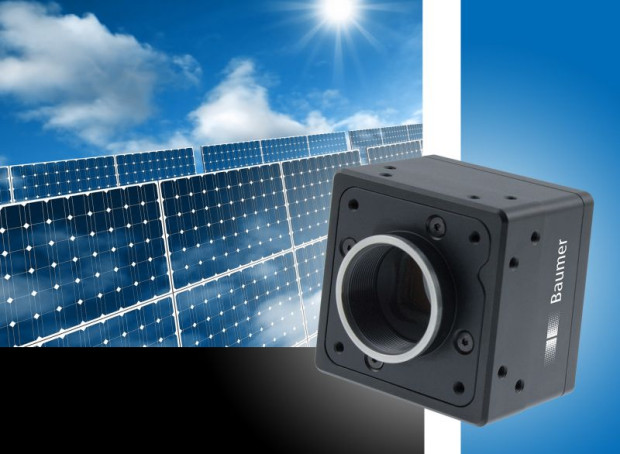

Kamery HXC20NIR i HXC40NIR pracujące w zakresie bliskiej podczerwieni zostały opracowane do szybkiej, zautomatyzowanej inspekcji paneli fotowoltaicznych. Badają ich jakość metodą elektroluminescencyjną pozwalającą wykryć defekty struktury krystalicznej.

Dzięki dużej rozdzielczości, pozwalają na zmniejszenie liczby kamer w systemie testowym. Zastosowane czujniki CMOS global shutter firmy CMOSIS z mechanizmem redukcji szumu CDS zapewniają dwukrotnie większą czułość na długości fali 900nm od poprzednich modeli kamer monochromatycznych, a także są bardziej czułe od sensorów CCD zoptymalizowanych dla zakresu NIR.

W modelu HXC20NIR zastosowano czujnik CMOS 2/3” CMV2000 rejestrujący obraz o maksymalnej rozdzielczości 2048 × 1088 pikseli z szybkością 337 fps. HXC40NIR zawiera czujnik CMOS 1” CMV4000 rejestrujący obraz o maksymalnej rozdzielczości 2048 × 2048 pikseli z szybkością 188 fps.

Ważniejsze cechy wspólne obu kamer to:

• formaty pikseli: Mono8, Mono10, Mono12,
• czas ekspozycji od 4µs do 2s,
• funkcja skanowania wybranego obszaru,
• wewnętrzny bufor o pojemności 256MB,
• interfejs CameraLink,
• aluminiowe obudowy o wymiarach 52 x 52 x 37mm i stopniu ochrony IP40,
• napięcie zasilania od 9,6 do 30VDC,
• pobór mocy 5,5W,
• dopuszczalny zakres temperatur pracy od +5°C do +60°C.
