Profilografy LJ-V o szybkości pomiaru 12,8 miliona punktów/s

Niezwykle pożądaną cechą w wielu gałęziach przemysłu jest możliwość uzyskiwania wizualnego, przestrzennego wyniku kontroli metrologicznej na końcu linii produkcyjnej. Pozwala ona wyeliminować konieczność kontroli ręcznej oraz uzyskać w czasie rzeczywistym informacje o dryfcie parametrów produkcyjnych.

W wielu przypadkach przeprowadzenie tego typu kontroli było dotąd niemożliwe ze względu na różnice szybkości linii produkcyjnej i szybkości pomiaru oraz zbyt skomplikowaną implementację. Nowe profilografy serii LJ-V opracowane przez firmę Keyence eliminują oba te problemy.

Zapewniają dużą stabilność pomiaru niezależną od szybkości linii produkcyjnej, dzięki opracowanej przez firmę Keyence elektronice sterującej, a w szczególności dzięki zastosowaniu nowego czujnika obrazu CMOS o dużej czułości i szybkiego procesora GP64.

Seria LJ-V zapewnia 30-krotnie większą szybkość pomiaru od najszybszych odpowiedników dostępnych dotąd na rynku. Urządzenia te rejestrują 12,8 miliona punktów na sekundę (64 tys. profili/s), zapewniając szybkość pomiarową 6,4 m/s z krokiem 0,1 mm.

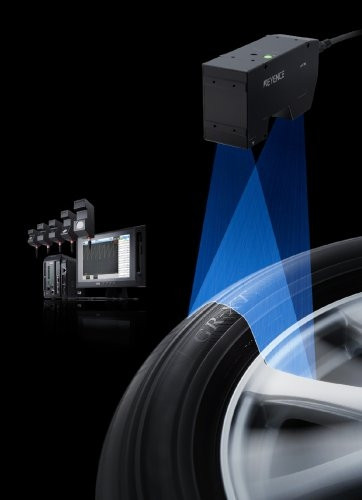

Wykorzystują niebieski laser charakteryzujący się mniejszą średnicą plamki wynikającą z mniejszej długości fali oraz soczewki 2D Ernostar zapewniające maksymalne skupienie wiązki. Uzyskana dzięki temu wiązka o małej średnicy i dużej intensywności zapewnia stabilny i precyzyjny pomiar.

Uzyskana dokładność pozycjonowania wynosi ±7,6 µm, a powtarzalność 0,4 µm. Liniowość jest na poziomie 0,1% pełnej skali. Zaletą niebieskiego lasera jest ponadto większa stabilność pomiaru w przypadku obiektów o wysokiej temperaturze, ponieważ dyfuzja powierzchniowa w mniejszym stopniu wpływa na wynik pomiaru niż w przypadku lasera czerwonego.

Profilografy serii LJ-V udostępniają 74 łatwe do skonfigurowania funkcje pozwalające na wykonanie większości typowych pomiarów. Warto zaznaczyć, że na tym samym profilu może być wykonywanych równocześnie 16 różnych pomiarów.

Kolejną innowacją jest generacja obrazu 3D na bazie zmierzonych profili 2D. W trakcie pomiaru lub strojenia operator może obserwować na bieżąco wyniki na specjalnie opracowanym wyświetlaczu z ekranem dotykowym.

Istnieje też możliwość podłączenia dowolnego zewnętrznego monitora. Zakres zastosowań serii LJ-V obejmuje przemysł elektroniczny, obróbkę metali oraz produkcję części plastikowych i elastomerów.
