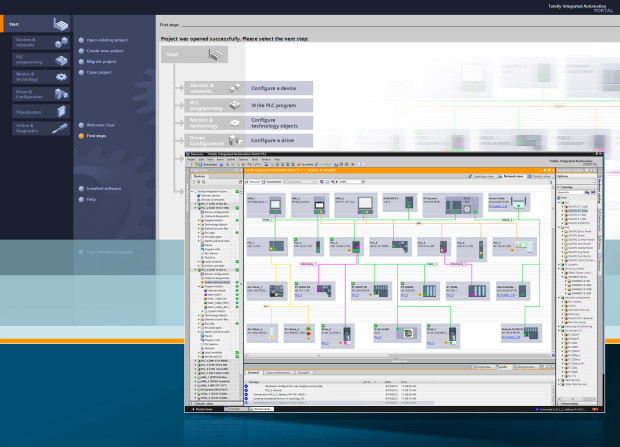

TIA Portal V12

Nowa wersja środowiska projektowego. Najważniejszą nową funkcja występującą w Step7 Profesional V12 jest obsługa najnowszej rodziny sterowników przemysłowych SIMATIC S7-1500.

Najważniejszą nową funkcja występującą w Step7 Profesional V12 jest obsługa najnowszej rodziny sterowników przemysłowych SIMATIC S7-1500.
Dodatkowo TIA Portal V12 pozwala na parametryzację pracy wszystkich napędów firmy Siemens serii Sinamics G, dysponuje też dodatkowymi funkcjami diagnostycznymi. Udoskonalono języki programowania w celu poprawy wydajności, wprowadzono nowe funkcje zabezpieczeń zapewniające lepszą ochronę wiedzy technicznej i wyższy poziom zabezpieczeń przed kopiowaniem i niepowołanym dostępem. Nowa wersja środowiska TIA Portal obejmuje także uaktualnienia narzędzi inżynieryjnych do konfigurowania, programowania, uruchamiania i obsługi systemów napędowych i urządzeń automatyki. Obejmują one na przykład następujące narzędzia inżynierskie instalowane w środowisku TIA Portal: Simatic Step 7 V12 dla sterowników Simatic, Simatic WinCC V12 dla systemów HMI (Simatic HMI) oraz Sinamics Startdrive V12 dla rodziny napędów standardowych Sinamics G.

Integracja napędów: Narzędzie inżynierskie „Sinamics Startdrive V12” może zostać zainstalowane i zintegrowane w środowisku TIA Portal. Służy ono do parametryzacji , uruchamiania i serwisu napędów SINAMICS G. Nowością jest nowa koncepcja diagnostyczna, pozwalająca na efektywną diagnostykę wszystkich urządzeń w projekcie, w tym również napędów. Oprócz narzędzia inżynierskiego „ Sinamics Startdrive V12” w Step7 Professional dla sterownika Simatic S7-1500 dostępne są gotowe biblioteki napędowe zgodne z PLC Open. Dostępne są funkcje do sterowania prędkością oraz pozycją osi napędu Sinamics G.

Zintegrowana diagnostyka systemu: Konfiguracja funkcji diagnostycznych jest zintegrowana w systemie w celu ułatwienia tworzenia aplikacji. Po zainstalowaniu nowych komponentów sprzętowych informacje diagnostyczne są uaktualniane automatycznie we wszystkich urządzeniach dostępnych w ramach danego projektu. Dzięki ulepszonej i ustandaryzowanej koncepcji wyświetlania meldunków, komunikaty o statusie i alarmy wyświetlają się w dokładnie ten sam sposób zarówno przy połączeniu Online w TIA Portal jak i na panelach operatorskich HMI, przeglądarkach Internetowych lub też wyświetlaczu sterownika SIMATIC S7-1500. Nowa funkcja śledzenia stanów zmiennych (Trace) pozwala w czasie rzeczywistym na kontrolę aktualnych wartości zmiennych i tym samym optymalizację pracy sterowników SIMATIC S7-1500 z systemami napędowymi Sinamics G.

Zintegrowane funkcje bezpieczeństwa: System inżynieryjny „Step 7 Safety Advanced V12” dla środowiska TIA Portal pozwala na obsługę programów bezpieczeństwa maszynowego dla sterowników Simatic S7, jak również najnowszego Simatic S7-1500. Zoptymalizowany kompilator oraz wydajny kod zapewniają szybkie przetwarzanie programu bezpieczeństwa Safety. Nowością jest też autonomiczne przydzielanie priorytetów i ustawienia czasowe oraz wzrokowe monitorowanie czasu cyklu błędów.

Doskonała komunikacja z siecią Profinet: Wersja 12 środowiska TIA Portal wspiera teraz także funkcje sieci Profinet, protokół MRP (Media Redundancy Protocol) oraz I-Device.

Wielopoziomowe zabezpieczenia: Koncepcja „Zintegrowanych Zabezpieczeń” (Security Integrated) środowiska TIA Portal V12 w połączeniu z nowymi sterownikami Simatic S7-1500 obejmuje zakres ochrony od pojedynczych bloków pamięci do zabezpieczeń dostępu do komunikacji. Zabezpieczenia obejmują ochronę własności intelektualnej np. przed klonowaniem maszyn, pomagają też ochronić się przed nieuprawnionym dostępem i modyfikacjami programu. Jako zabezpieczenie przed kopiowaniem wykorzystywana jest karta pamięci Simatic. Istnieje możliwość powiązania numery seryjnego karty z blokami programowymi umieszczonymi na tej karcie. Ochrona dostępu rozwiązuje również problem z nieuprawnionymi zmianami konfiguracji aplikacji. Pozwala ona przydzielić różne prawa różnym grupom użytkowników na poszczególnych etapach tworzenia aplikacji.

Optymalizacja języków programowania: Oprogramowanie Simatic Step 7 w wersji 12 zawiera zoptymalizowane edytory języków programowania STL (statement list), FBD (function block diagram), LAD (ladder logic) i SCL (structured control language) dla sterowników Simatic S7-1500. SCL pozwala na szybki dostęp do pojedynczych fragmentów zmiennych (slice-access) i do eksportowania kodu SCL. Nowe sterowniki w edytorach LAD i FBD wspierają też funkcję „calculate box” służącą do przeprowadzania złożonych operacji arytmetycznych, a także wspierają adresowanie pośrednie i konwersję typu implicit. Wśród nowości można też wymienić 64-bitowe typy danych (LREAL, LINT, LWORD), automatyczne akceptowanie aktualnych wartości jako wartości wstępnych.. Zintegrowane programowanie symboliczne pozwala na optymalizację kodu programu, zwiększa przejrzystość aplikacji na etapie tworzenia projektu oraz pozwala na jednoczesną modyfikację zmiennych w ramach całego projektu.
Podczas projektowania środowiska TIA Portal V12 szczególną wagę położono na możliwość ponownego użycia istniejących projektów i oprogramowania: na przykład przy przechodzeniu z S7-300/400 na S7-1500 istnieje możliwość migracji projektów, natomiast programy z S7-1200 można przenosić na S7-1500 za pomocą funkcji „kopiuj”. Projekty stworzone w wersji 11 środowiska można też otwierać i zapisywać w wersji 12.
