Podstawki bezpiecznikowe do rozdzielnic niskiego napięcia

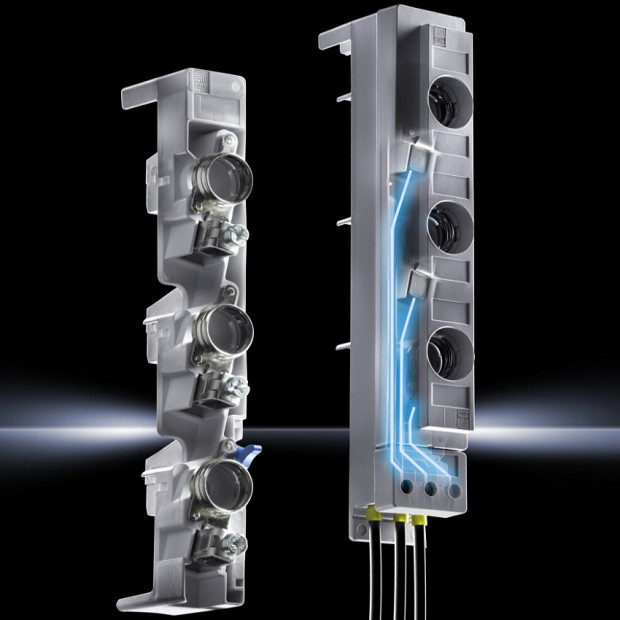

W rozdzielnicach niskiego napięcia konieczne jest stosowanie układów zabezpieczających, które chronią obwody przed przeciążeniami. Obok wyłączników z napędem silnikowym i wyłączników mocy w roli zabezpieczeń często stosowane są bezpieczniki - głównie ze względu na ich niezawodność i możliwość szybkiego odłączania w przypadku pojawienia się prądów zwarciowych. Rittal oferuje, montowane na szynach zbiorczych systemu RiLine60, podstawki bezpiecznikowe dla bezpieczników o rozmiarach D02-E18, DII-E27 i DIII-E33.

Podstawki mogą być instalowane na standardowych szynach zbiorczych o odstępie pomiędzy środkami szyn wynoszącym 60 mm i grubości 5 lub 10 mm. W porównaniu do konwencjonalnych rozwiązań wykonanych z poliamidu 6.6, nowe podstawki wykazują większą odporność na wysokie temperatury dzięki zastosowaniu zbrojonego włóknem szklanym termoplastycznego poliestru (PBT). Mają one płytkę podstawy mocowaną na sprężynie, co zapewnia bezpieczny styk z szyną zbiorczą. Pozwala to też uniknąć uszkodzeń szyny spowodowanych przez niepoprawny montaż podstawek lub przez elementy przepalającego się bezpiecznika. Dzięki wysokiej jakości gwintowanych gniazd i dodatkowej płytce podstawy duża część oddanego ciepła - nawet w przypadku małych bezpieczników - jest dobrze rozpraszana do otoczenia, co pozwala uniknąć powstawania gorących punktów.

Zaciski przyłączeniowe wersji D02-E18 i DIII-E33 umożliwiają podłączanie przewodów o przekroju do 25 mm² w miejsce dotychczas normalnie stosowanej wartości 16 mm². Oznacza to, że podstawki spełniają wymagania nowej normy produktowej VDE 0636-3 i pozwalają na pracę przy prądach do 63 A. Pokrywa zabezpieczająca przed dotknięciem instalacji ma wycięcia do przeprowadzenia przewodników. Jako opcja dostępne są także podstawki bezpiecznikowe z przedłużoną przestrzenią dla podłączeń.
