Karty DAQ na szynę PCIe rodziny PCEDAQ i PCEAO

Karty wejść/wyjść analogowych na szynę PCI Express.

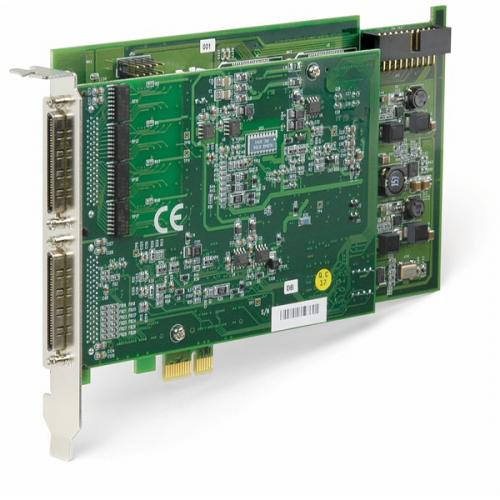

Firma CyberResearch oferuje nowe karty akwizycji danych przeznaczone do montażu w slocie PCI Express x1. Karty wejść analogowych PCEDAQ są produkowane w wersjach 16- i 64-kanałowych. Najszybszy model PCEDAQ 64M3 zawiera 64 wejścia asymetryczne o rozdzielczości 12 bitów (z możliwością skonfigurowania jako 32 wejścia różnicowe), dwa 12-bitowe kanały C/A i 28 linii DIO. Charakteryzuje się maksymalną szybkością próbkowania 3 MS/s. Udostępnia różne opcje wyzwalania analogowego, cyfrowego i programowego.

Model PCEDAQ 6452HR jest przeznaczony do zastosowań w aplikacjach wymagających większej rozdzielczości, w których mniej istotna jest szybkość. Zawiera 64 wejścia asymetryczne o 14-bitowej rozdzielczości i maksymalnej szybkości próbkowania 1 MS/s. Z kolei karta PCEDAQ 1622HRDA zawiera 16 kanałów asymetrycznych o 16-bitowej rozdzielczości i maksymalnej szybkości próbkowania 250 kS/s.

Karta wyjść analogowych PCEAO 04F8 zawiera 4 kanały wyjściowe o rozdzielczości 12 bitów i szybkości próbkowania do 1 MS/s. Ponadto, została wyposażona 24 cyfrowe linie I/O, dwa 16-bitowe liczniki/timery oraz 8 linii sprzężenia zwrotnego A/C o 14-bitowej rozdzielczości i szybkości próbkowania 400 kS/s wykorzystywanych do monitorowania i korekcji przebiegów wyjściowych z linii C/A. Dostępne są odpowiedniki dla szyny PCI (ozn. PCIAO 04F8) i PXI (PXIAO 04F8).
