Energooszczędny system pneumatyczny

W przemysłowych zakładach metalurgicznych przebiega proces produkcyjny obejmujący kształtowanie metalu za pomocą odpowiednich sił. Uzyskuje się je z pomocą specjalnych młotów, często są to młoty mechaniczne. W gorącym piecu metal jest rozgrzewany, po czym w formie płynnej rozlewany i stosowany do wytwarzania części o wadze od kilku kilogramów do setek ton. Proces ten pociąga za sobą olbrzymie zużycie energii elektrycznej. W poniższym artykule przedstawimy pomysł, jak obniżyć te liczby.

W zakładach metalurgicznych sprężarki powietrza zużywają około 60% całkowitej energii elektrycznej w fabryce. Stosując system oszczędzania energii pneumatycznej, można zaoszczędzić bardzo dużo tej energii. Raz zainstalowany system musi być odpowiednio konserwowany, aby sprawdzać czy rzeczywiście zmniejsza koszty produkcji.

Wymagania systemu

Pojawia się kilka wymagań co do tego projektu. Ważne jest to, aby wydajność sprężarki była monitorowana na bieżąco. Dzięki temu można kontrolować zużycie energii elektrycznej oraz spadki i zyski powietrza, tak aby zminimalizować straty energii elektrycznej. Wymagania te mogą zostać spełnione poprzez monitorowanie odpowiednich urządzeń, przez aplikacje przystosowane do tego celu.

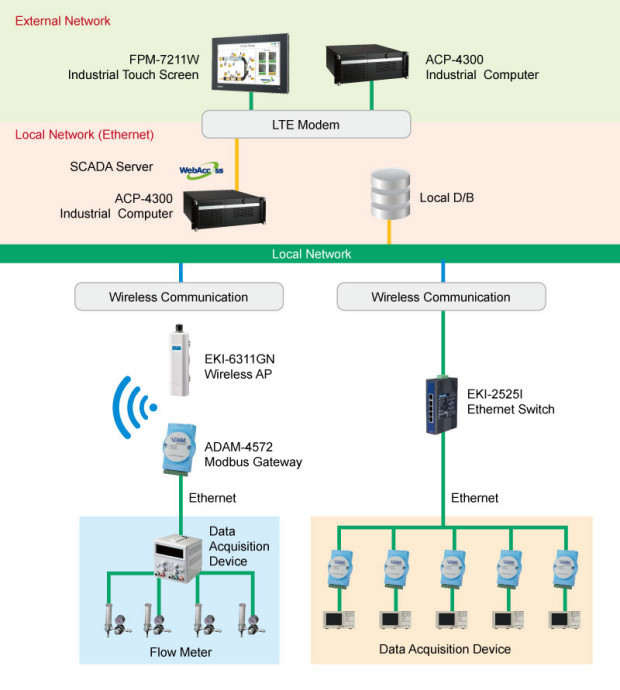

Implementacja systemu

• ACP-4300 (4320/4340/4360) - Obudowa 4 U Rack z Dual/4/6 Hot-Swap SAS/SATA HDD

• Advantech WebAccess - Wyszukiwarka oparta o oprogramowanie HMI/SCADA

Advantech WebAccess to internetowy pakiet oprogramowania oparty na przeglądarce dla human-machine interfaces (HMI) i zapewniający kontrolę nadzoru zbierania danych (SCADA).

Wszystkie funkcje znajdują się w konwencjonalnym oprogramowaniu HMI i SCADA, w tym między innymi Animated Graphics Displays, Real-time Data Control, Trends, Alarms oraz Logs, które są dostępne w standardowej przeglądarce internetowej. WebAccess jest zbudowany wokół najnowszych technologii internetowych.

• FPM-7211W - 21.5" monitor przemysłowy z pojemnościowym ekranem dotykowym, porty Direct-VGA oraz DVI

Dzięki zupełnie nowej konstrukcji, FPM-7211W zapewnia nowy szerokokątny ekran oraz urządzenie wykonane w przemysłowym standardzie. Przy zastosowaniu opcji wyświetlacza truly-flat, front obudowy spełnia stopień protekcji IP65. Urządzenie posiada pojemnościowy ekran dotykowy, który jest w stanie obsłużyć aplikacje o 5 punktach dotyku.

• EKI-2525I - Przemysłowy, 5-portowy, niezarządzalny Switch Ethernetowy, szeroki zakres temperatur

EKI-2525/2528 obsługuje rozwiązanie Fast Ethernet. Posiad redundantne zasilanie o wartości 12 ~ 48 VDC oraz jest zabezpieczony podwójnym mechanizmem ochrony: Power Polarity Reverse Protect oraz Overload Current Resetable Fuse.

Każdy port EKI-2525/2528 posiada 2 diody LED, które pokazują prędkości transmisji i status kolizji. Zapewnia również wyjście przekaźnikowe do alarmu zdarzenia. W przypadku awarii zasilania, wbudowana dioda LED włączy alarm powiadamiając administratorów. Inżynierowie mogą po prostu sprawdzić stan sprzętu sprawdzając diodę LED, zapewnia to łatwiejsze i szybsze rozwiązywanie problemów.

• EKI-6311GN Funkcjonalny i bezprzewodowy Access Point/CPE , zapewniający niezawodną łączność w środowiskach przemysłowych

Jako urządzenie zgodne ze standardem 802.11n, EKI-6311GN zapewnia trzy razy większą ilość danych niż urządzenia starszego typu (802.11g).

Przy wsparciu protokołów STP, WMM oraz IGMP, urządzenie skutecznie zwiększa niezawodność łączności bezprzewodowej, zwłaszcza w zastosowaniach, które wymagają tej wysokiej niezawodności i przepustowości transmisji danych.

• ADAM-4572 1-portowy Modbus Serial Device Server

Podsumowanie

Dzięki połączeniu profesjonalnego sprzętu przemysłowego, przeznaczonego do pracy w trudnych warunkach środowiska oraz oprogramowania, które umożliwia inżynierom obserwację i analizę, Advantech był w stanie zapewnić zakładom metalurgicznym właściwy sprzęt do monitorowania zużycia energii, w większości aspektów energochłonnych w fabryce.
