Sterowanie, kontrola i zasilanie systemów wentylacji pożarowej

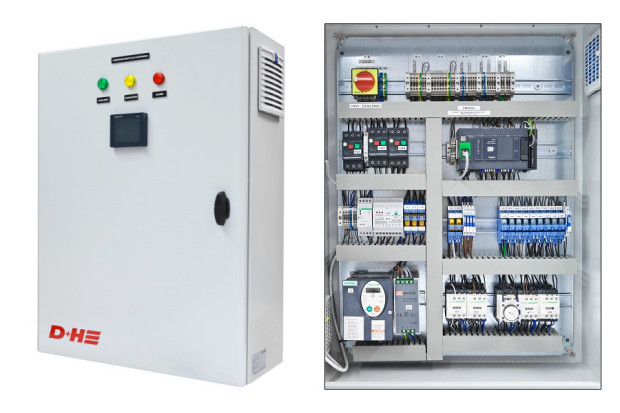

W ofercie firmy D+H Polska dostępna jest tablica TSZ 200, która przeznaczona jest do sterowania, kontroli i zasilania urządzeń w systemach zabezpieczania przez rozprzestrzenianiem się dymu i ciepła oraz wentylacji pożarowej. Tablica przeznaczona jest do stosowania w garażach podziemnych, wielokondygnacyjnych parkingach, wielkokubaturowych obiektach przemysłowych, produkcyjnych i logistycznych. Produkt ma aprobatę techniczną CNBOP.

Urządzenie może być wykorzystywane w systemach złożonych nawet z 200 elementów (klap i wentylatorów), jego sterownik wykonuje procedury przeciwpożarowe zgodnie z wytycznymi określonymi przez scenariusz pożarowy. TSZ 200 współpracuje z centralnym stanowiskiem wizualizacji oraz innymi tablicami TSZ. Zapewnia bezpieczny i łagodny rozruch wentylatorów w wariantach (rozruch bezpośredni, gwiazda-trójkąt czy za pomocą falowników), obsługuje siłowniki sterowane przerwą napięciową, podaniem napięcia 24 V_DC/230 V_AC lub zmianą potencjału (24 V_DC) czy fazy (230 V_AC), a także elektromechaniczne bądź elektromagnetyczne urządzenia ryglujące (chwytaki, zwory). Ponadto wykrywa stan zwarcia lub rozwarcia krańcówek oraz kontroluje przekroczenie czasu na ich otwarcie/zamknięcie.

Podstawowe informacje o stanie pracy tablicy sygnalizowane są za pomocą lampek umieszczonych na drzwiach obudowy. TSZ 200 może być dodatkowo wyposażona w wyświetlacz LCD. Pozwala to na monitorowanie stanu podłączonych urządzeń peryferyjnych, śledzenie historii zdarzeń i sprawdzanie prawidłowości wykonania scenariuszy działania. Każda tablica TSZ 200 wykonywana jest na indywidualne zamówienie. Wyposażenie i sposób działania tablicy zależą od scenariusza przyjętego dla danego obiektu.

Parametry techniczne tablicy:

• Linie dozorowe - rodzaj i liczba: otwarte - nadzorowane, do 64 sztuk;
• Maks. liczba elementów dla linii dozorowej: 10 szt. (czujki przeciwpożarowe, przyciski ręcznego uruchomienia);
• Elementy linii sygnałowych: sygnalizatory optyczne/akustyczne;
• Typ elementów wykonawczych: wentylatory, klapy przeciwpożarowe, klapy wentylacyjne, siłowniki i inne elementy wykonawcze;
• Nadzorowane linie sygnałowe: tak (liczba zależna od obiektu);
• Wyjścia przekaźnikowe: do 8 sztuk;
• Moduły wewnętrzne: moduły jednostki sterowniczej M251, M258, M241, M221;
  - Panele operatorskie dotykowe od 3,5 do 15";
  - Przemienniki częstotliwości: do 75 kW;
  - Zasilacze (zgodne z EN 12101-10);
• Wymiary (dł.×szer.×wys.): od 600×800×300 do 2000×1200×400 mm;
• Stopień ochrony obudowy: IP54;
• Zakres temperatur pracy: od -25 do +55°C;
• Napięcie zasilania: 400/230 V_AC;
• Pobór prądu z sieci: maks. 250 A.

Schemat blokowy połączeń
