Wielofunkcyjny moduł pomiarowy do 10 kS/s

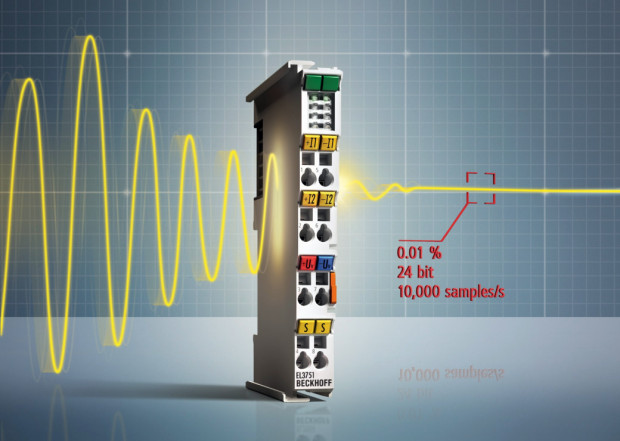

EL3751 to nowy wielofunkcyjny moduł pomiarowy EtherCAT firmy Beckhoff wyróżniający się dużą precyzją, przeznaczony do montażu jako standardowy terminal I/O. Pracuje z maksymalną szybkością próbkowania 10 kS/s, zapewniając 24-bitową rozdzielczość i dokładność na poziomie ±0,01%. Dodatkowymi zaletami tego modelu są bardzo dobra stabilność długoterminowa, możliwość elastycznego doboru filtrów (np. pasmowo-zaporowego) oraz uniwersalne wejście analogowe mogące pracować w trybie pomiaru napięcia, prądu i rezystancji czy też współpracować z czujnikami RTD i tensometrami.

Dzięki funkcji "Extended Range", model EL3751 pozwala mierzyć sygnały o wartościach wykraczających poza nominalny zakres pomiarowy (do 107%). Aby wyeliminować efekt aliasingu, w kanale wejściowym zaimplementowano dwa konfigurowalne filtry programowe (FIR do 39. rzędu i IIR do 6. rzędu). Ich parametry mogą być wybrane spośród skonfigurowanych fabrycznie lub dowolnie zdefiniowane przez użytkownika, co pozwala na tworzenie np. filtrów o charakterystyce pasmowo-zaporowej lub pasmowo-przepustowej.

Każdy egzemplarz modułu EL3751 zawiera unikalny numer seryjny i na życzenie klienta może być dostarczany wraz z certyfikatem kalibracji fabrycznej. Zintegrowany zasilacz oraz przełączalne rezystory pomocnicze pozwalają na bezpośrednie łączenie EL371 z mostkiem rezystorowym (tensometrem), ogniwem obciążnikowym, rezystorem, termistorem PTC lub potencjometrem.

Ważniejsze cechy:

• zakresy pomiaru napięcia: ±5 mV...±30 V, 0...10 V, 0…5 V,
• zakresy pomiaru natężenia prądu: ±20 mA, 4...20 mA, 0...20 mA, Namur NE43),
• zakres pomiaru rezystancji: 0...5 kΩ,
• pomiar rezystancji w połączeniu 2-, 3- i 4-żyłowym,
• współpraca z RTD w połączeniu 2-, 3- i 4-żyłowym,
• tryb tensometru/ogniwa obciążnikowego: ćwierćmostkowy (350 Ω + 120 Ω), półmostkowy (±16 mV/V), mostkowy (±32 mV/V),
• wejście potencjometryczne (od 1 kΩ).

Uniwersalność zastosowań w przypadku EL3751 wynika w dużym stopniu z możliwości jego pełnej integracji w standardowym systemie kontrolno-pomiarowym. Pozwala to znacznie ograniczyć zakres i koszt prac inżynieryjnych oraz zoptymalizować procesy produkcyjne, otwierając możliwość wielu nowych zastosowań. Dodatkowo, firma Beckhoff oferuje najwyższej jakości narzędzia programowe wchodzące w skład środowiska TwinCAT 3 automation suite. Jest to m.in. TwinCAT Analytics and Scope do zaawansowanej analizy danych pomiarowych. Integracja z oprogramowaniem matlab/Simulink umożliwia opcjonalne wykorzystanie modeli symulacyjnych w TwinCAT 3.
