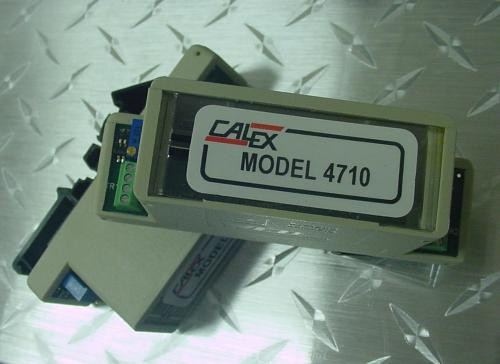

Moduł kondycjonowania sygnałów 4710

Tani moduł kondycjonowania sygnałów do czujników tensometrycznych

Firma Calex oferuje tani moduł kondycjonowania sygnałów współpracujący z czujnikami tensometrycznymi. Model 4710 umożliwia podłączanie czujników do wejścia w trybie asymetrycznym i różnicowym. Zawiera precyzyjny wzmacniacz pomiarowy 333...1000V/V, filtr wyjściowy i źródło napięciowe 10V służące do pobudzania czujników. Zakres napięć wejściowych od 0 do 30mV umożliwia współpracę z większością ogniw obciążnikowych i czujników ciśnienia bazujących na strukturze tensometrycznej.

Model 4710 zawiera wyjście napięciowe 0...10V o wydajności prądowej 5mA. Jest dostarczany w obudowie 42 x 27 x 96mm przeznaczonej do montażu na szynie DIN. Na obudowie znajdują się terminale do montażu przewodów oraz potencjometry do regulacji zera i przesunięcia. Moduł 4710 pracuje w zakresie napięć zasilania od 18 do 26V_DC oraz w zakresie temperatur pracy od 0ºC do +55ºC.
