Terminal EL6688 do synchronizacji sieci EtherCAT
Zapytaj o produkt
Terminal do synchronizacji sieci EtherCAT

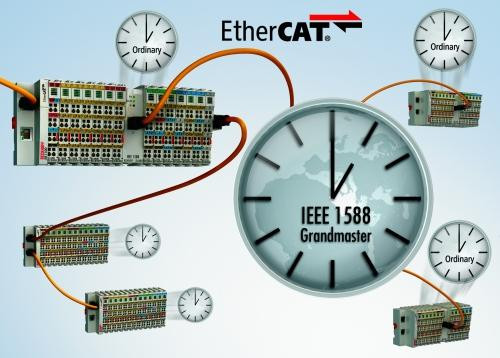

Nowy terminal EL6688 firmy Beckhoff umożliwia synchronizację wielu sieci EtherCAT działających w różnych lokalizacjach, zgodnie ze standardem IEEE 1588. Pozwala na precyzyjną synchronizację czasową różnego rodzaju maszyn, komponentów systemowych i linii produkcyjnych.
Synchronizacja może się odbywać pomiędzy kilkoma niezależnymi urządzeniami lub pomiędzy urządzeniami i nadrzędnym, zewnętrznym sygnałem zegarowym z wykorzystaniem systemu GPS i odbiorników DCF77. Synchronizacja pomiędzy odległymi geograficznie sieciami EtherCAT może być przeprowadzana m.in. w celu uzyskania precyzyjnych znaczników czasowych podczas przeprowadzania pomiarów.
Wszystkie urządzenia działające w obrębie sieci EtherCAT mogą być wzajemnie zsynchronizowane z dokładnością lepszą niż 100ns. Dzięki wykorzystaniu kart terminalowych EL6688 istnieje możliwość zsynchronizowania odległych od siebie sieci. Terminal EL6688 obsługuje protokoły PTPv1 (IEEE 1588-2002) i PTPv2 (IEEE 1588-2008) bazujące na sieci Ethernet.
Zawiera interfejs Ethernet 10Base-T/100Base-TX (gniazdo RJ45) i trzy diody sygnalizujące aktualny status. Może pracować w zakresie temperatur otoczenia od 0ºC do +55ºC. Spełnia wymogi norm EN 60068-2-6/EN 60068-2-27/29 w zakresie odporności na wibracje i udary oraz EN 61000-6-2/EN 61000-6-4 w zakresie kompatybilności EMC.
Beckhoff Automation, tel. 022 757 26 10,
|
Więcej na www.beckhoff.pl |
